Описание экспериментальной установки

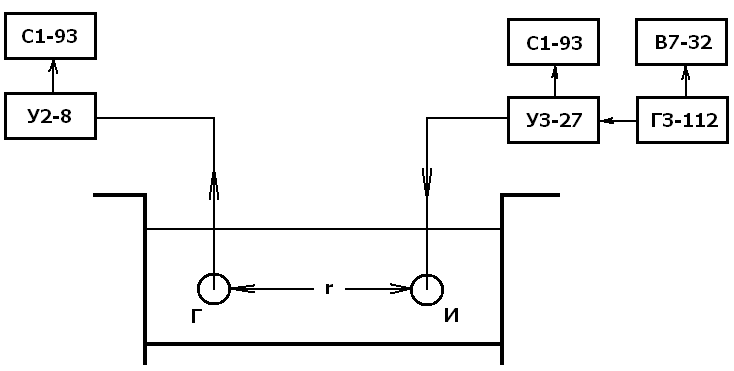

Блок-схема экспериментальной установки приведена на рис. 8.1.
Рис. 8.1. Блок-схема экспериментальной установки
8.3. Порядок выполнения работы
1. Собрать лабораторную работу по схеме, представленной на рис. 8.1. Проверить соблюдение поля бегущей волны в диапазоне частот 1,5 - 30 кГц.
2. Установить на генераторе сигнала частоту f, добиться превышения сигнала над помехой в 3 раза. Изменяя расстояние между излучателем и приемником, снять зависимость Р=F(г).
3. Построить график
зависимости в логарифмическом масштабе,
откладывая по оси ординат уровни
звукового давления в децибелах, L
по оси абсцисс - логарифм расстояния
(рис. 8.2а),
.
4. Построить график зависимости в линейном масштабе, откладывая по оси ординат величину I/Р, а по оси абсцисс - расстояния (рис. 8.2б). В обоих случаях изменению давления по сферическому закону будут соответствовать прямые линии.
5. Проверить измерения для частот 1,5 - 30 кГц.
6. Оценить качество гидроакустического бассейна и определить допустимый рабочий диапазон частот.
8.4. Содержание отчета
1. Цель работы.
2. Схема лабораторной установки.
3. Результаты экспериментальных исследований по п. 8.3.2 - 8.3.6.
4. Краткие выводы.

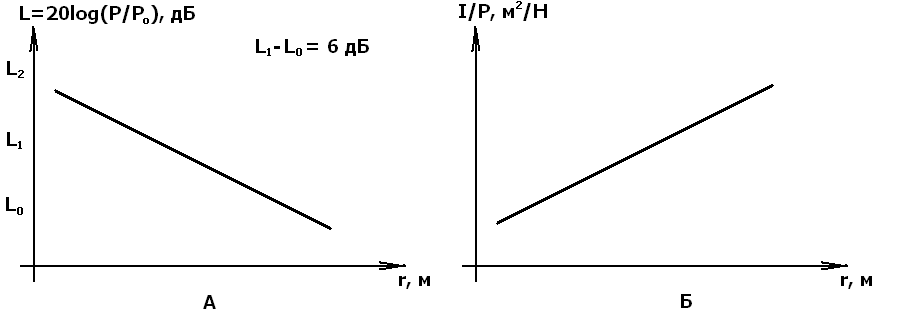

Рис. 8.2. Графики изменения звукового давления
8.5. Список литературы
1. Евтютов А.П., Митько В.Б. Инженерные расчеты в гидроакустике. - Л. Судостроение, 1981.
2. Урик Р.Д. Основы гидроакустики. /Пер. с англ., Л., Судостроение, 1978.
3. Митько В.Б. Прикладная гидрофизика. Учебное пособие. - СПб.: Изд. ГЭТУ, 1996.
