7. Основы электроники и электрические измерения
7.1. Элементная база электронных устройств
7.1.1.
Полупроводниковые материалы имеют удельное сопротивление:
1) больше, чем проводники;
2) больше, чем диэлектрики;
3) меньше, чем проводники;
4) равное диэлектрикам.
7.1.2.
В электронике широко применяемым полупроводниковым материалом является:
1) оксид железа;
2) медь;
3) оксид кремния;
4) кремний.
7.1.7.
Полупроводниковый стабилитрон – полупроводниковый диод
напряжение, на котором в области электрического пробоя слабо зави-
сит от тока и который служит для:
1) генерации переменного напряжения;
2) усиления напряжения;
3) стабилизации напряжения;
4) выпрямления переменного напряжения.
7.1.8.
Тиристором называют полупроводниковый прибор с тремя или более p-n переходами, вольт-амперная характеристика которого имеет участок с отрицательным дифференциальным сопротивлением и который используется в электронных цепях для:
1) генерации;
2) переключения;
3) выпрямления;
4) усиления.
35. На рисунке приведено условное обозначение:
1) выпрямительного диода;
2) биполярного транзистора;
3) тиристора;
4) полевого транзистора.
36. На рисунке приведено условное обозначение:
1) выпрямительного диода;
2) биполярного транзистора;
3) тиристора;
4) полевого транзистора.
37. На рисунке приведено условное обозначение:
1) выпрямительного диода;
2) биполярного транзистора;
3) тиристора;
4) полевого транзистора.
38. На рисунке приведено условное обозначение:
1) выпрямительного диода;
2) биполярного транзистора;
3) тиристора;
4) полевого транзистора.
7.1.9.
Транзистор имеет:
1) 3 вывода;
2) 2 вывода;
3) 4 вывода;
4) 6 выводов.
7.1.10.
Полевым транзистором называют электропреобразовательный
прибор, в котором ток канала управляется электрическим полем, и
предназначен для:
1) усиления мощности электромагнитных колебаний;
2) выпрямления напряжения;
3) стабилизации напряжения;
4) переключения в цепях переменного тока.
7.1.11.
Один из выводов биполярных транзисторов называется:
1) анодом;
2) катодом;
3) эмиттером;
4) заземлением.
7.1.12.
Условно-графическое обозначение выпрямительного диода
представлено на рисунке:
39. Условно-графическому обозначению диодного тиристора соот-
ветствует рисунок:
40. На рисунке приведено условное обозначение:
1) выпрямительного диода;
2) биполярного транзистора;
3) тиристора;
4) полевого транзистора.
41. На рисунке приведено условное обозначение:
1) полевого транзистора с изолированным затвором;
2) биполярного транзистора;
3) триодного тиристора;
4) полевого транзистора.
42. На рисунке приведено условное обозначение:
1) выпрямительного диода;
2) биполярного транзистора;
3) триодного тиристора;
4) полевого транзистора.
43. Условно-графическое обозначение биполярного транзистора
представлено на рисунке:
44. На рисунке изображена структура:
1) тиристора;
2) выпрямительного диода;
3) полевого транзистора;
4) биполярного транзистора.
45. На рисунке изображена структура:
1) тиристора;
2) выпрямительного диода;
3) полевого транзистора;
4) биполярного транзистора.
46. На рисунке изображена структура:
1) выпрямительного диода;
2) диодного тиристора;
3) полевого транзистора;
4) биполярного транзистора.
47. На рисунке изображена структура:
1) тиристора;
2) выпрямительного диода;
3) полевого транзистора;
4) биполярного транзистора.
48. На рисунке изображена структура:
1) биполярного транзистора;
2) выпрямительного диода;
3) тиристора;
4) полевого транзистора.
49. На рисунке изображенa структура:
1) тиристора;
2) биполярного транзистора;
3) стабилитрона;
4) полевого транзистора.
50. База транзистора на рисунке обозначена номером:
1) 1:
2) 2;
3) 3;
4) 4.
51. Коллектор транзистора на рисунке обозначен номером:
1) 1:
2) 2;
3) 3;
4) 4.
52. Эмиттер транзистора на рисунке обозначен номером:
1) 1:
2) 2;
3) 3;
4) 4.
53. На рисунке изображена вольтамперная характеристика:
1) тиристора;
2) выпрямительного диода;
3) полевого транзистора;
4) биполярного транзистора.
54. На рисунке приведено семейство:
1) входных характеристик биполярного тразистора;
2) вольтамперных хараткристик выпрямительного диода;
3) выходных характеристик биполярного тразистора;
4) вольтамперных характеристик триодного тиристора.
54. На рисунке изображена вольтамперная характеристика:
1) триодного тиристора;
2) стабилитрона;
3) полевого транзистора;
4) биполярного транзистора.
55. На рисунке изображена схема:
1) двухполупериодного выпрямителя с выводом средней точки обмотки трансформатора;
2) двухполупериодного, мостового выпрямителя;
3) однополупериодного выпрямителя;
4) трехфазного однополупериодного выпрямителя.
56. На рисунке изображена схема:
1) двухполупериодного выпрямителя с выводом средней точки обмотки трансформатора;
2) двухполупериодного, мостового выпрямителя;
3) однополупериодного выпрямителя;
4) трехфазного однополупериодного выпрямителя.
57. На рисунке изображена схема:
1) двухполупериодного выпрямителя с выводом средней точки обмотки трансформатора;
2) двухполупериодного, мостового выпрямителя;
3) однополупериодного выпрямителя;
4) трехфазного однополупериодного выпрямителя.
58. На рисунке изображена схема:
1) емкостного фильтра;
2) индуктивного фильтра;
3) активно-емкостного фильтра;
4) активно-индуктивного фильтра.
59. На рисунке изображена схема:
1) емкостного фильтра;
2) индуктивного фильтра;
3) активно-емкостного фильтра;
4) активно-индуктивного фильтра.
60. На рисунке изображена схема:
1) емкостного фильтра;
2) индуктивного фильтра;
3) активно-емкостного фильтра;
4) активно-индуктивного фильтра.
61. Если напряжение U1 равно 100 В, то выпрямленное напряжение на нагрузке составит:
1) 71 В;
2) 44 В;
3) 314 В;
4) 100 В
62. Если напряжение U1 равно 100 В, то обратное напряжение на диоде составит:
1) 100 В;
2) 314 В;
3) 32 В;
4) 141 В.

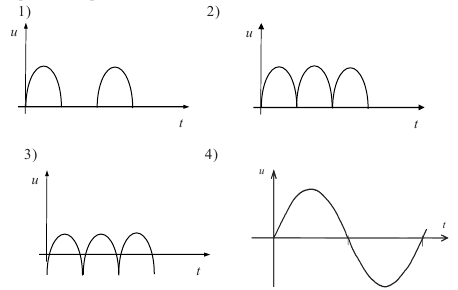

63. Однополупериодной схеме выпрямления соответствует временная диаграмма напряжения:
64. Основным назначением фильтров во вторичных источниках
питания является:
1) стабилизации напряжения на нагрузке;
2) уменьшение коэффициента пульсаций на нагрузке;
3) выпрямление входного напряжения;
4) регулирование напряжения на нагрузке.
65. Если напряжение U1 равно 200 В, то выпрямленное напряжение на нагрузке,
при коэффициенте трансформации к = 1 составит (U1 = U2 = U '2):
1) 180 В;
1) 200 В;
2) 70 В;
3) 282 В.
66. Представленной схеме соответствует коэффициент пульсации:
1) p = 0,67;
2) p = 1,57;
3) p = 0,057;
4) p = 3,14.
67. Представленной схеме соответствует коэффициент пульсации:
1) p = 1,57;
2) p = 0,67;
3) p = 0,057;
4) p = 3,14.
68. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство:
1) двухполупериодный выпрями-
тель с выводом средней точки
трансформатора;
2) стабилизатор напряжения;
3) сглаживающий фильтр;
4) трехфазный выпрямитель.
69. Приведены временные диаграммы напряжения на входе (а) и выходе уст-
ройства (б). Данное устройство:
1) трехфазный выпрямитель;
2) стабилизатор напряжения;
3) однофазный выпрямитель;
4) сглаживающий LC фильтр.
70. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство:
1) сглаживающий LC фильтр;
2) стабилизатор напряжения;
3) однофазный выпрямитель;
4) трехфазный выпрямитель.
71. Обратное напряжение на диоде и амплитудное значение напряжения на
входе схемы соотносятся как:
1) Uобр.mVD =U2m;
2) Uобр.mVD = 2⋅U2m ;
3) Uобр.mVD = π⋅U2m;
4) Uобр.mVD =U2m / π.
72. Если напряжение U1 равно 150 В, то обратное напряжение на диоде составит:
1) 150 В;
2) 95 В;
3) 212 В;
4) 236 В.
73. На рисунке приведена схема включения транзистора с общим (ей):
1) эмиттером;
2) коллектором;
3) базой;
4) землей.
74. На рисунке приведена схема включения транзистора с общим (ей):
1) эмиттером;
2) коллектором;
3) базой;
4) землей.
75. На рисунке приведена схема включения транзистора с общим (ей):
1) эмиттером;
2) коллектором;
3) базой;
4) землей.
76. 7.3.4.
Отличительной особенностью схемы с общим эмиттером является:
5) отсутствие усиления сигнала по напряжению;
6) поворот фазы усиливаемого сигнала на 180°;
7) отсутствие усиления сигнала по току;
8) отсутствие усиления сигнала по мощности.
7.1.5.

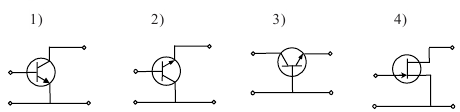

Схеме включения транзистора с общей базой соответствует рисунок:
7.1.6.

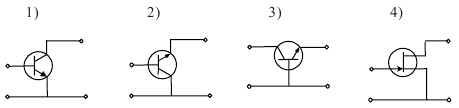

Схеме включения транзистора с общим коллектором соответст-
вует рисунок:
88. На рисунке приведена схема:
1) однополупериодного выпрямителя;
2) усилителя на биполярном транзисторе;
3) усилителя на полевом транзисторе;
4) делителя напряжения.
1. На рисунке приведена схема:
1) усилителя на биполярном транзисторе с общей базой;
2) усилителя на биполярном транзисторе с общим коллектором;
3) усилителя на биполярном транзисторе с общим эмиттером;
4) усилителя на полевом транзисторе с общим истоком.
2. На рисунке приведена схема:
1) однополупериодного выпрямителя;
2) усилителя на биполярном транзисторе;
3) усилителя на полевом транзисторе;
4) делителя напряжения.
3. На рисунке приведено обозначение:
1) делителя напряжения;
2) мостовой выпрямительной схемы;
3) однополупериодного выпрямителя;
4) операционного усилителя.
4. 7.3.20.
Операционные усилители это название:
1) однокаскадного усилителя выполненного по схеме с общим эмиттером;
2) однокаскадного усилителя выполненного по схеме с общим коллектором;
3) ламповых усилителей;
4) универсальных усилителей в микросхемном исполнении.
5. На рисунке изображено условное обозначение элемента, выполняющего
логическую операцию:
1) сложения (ИЛИ);
2) умножения (И);
3) инверсии (НЕ);
4) стрелка Пирса (ИЛИ-НЕ).
6. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:
1) сложения (ИЛИ);
2) умножения (И);
3) инверсии (НЕ);
4) стрелка Пирса (ИЛИ-НЕ).
7. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:
1) сложения (ИЛИ);
2) умножения (И);
3) инверсии (НЕ);
4) стрелка Пирса (ИЛИ-НЕ).
8. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:
1) сложения (ИЛИ);
2) умножения (И);
3) инверсии (НЕ);
4) функция Шеффера (И-НЕ).
9. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:
1) сложения (ИЛИ);
2) умножения (И);
3) инверсии (НЕ);
4) стрелка Пирса (ИЛИ-НЕ).
10 На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:
1) сложения (ИЛИ);
2) умножения (И);
3) инверсии (НЕ);
4) стрелка Пирса (ИЛИ-НЕ)..
11. 7.4.10.
Триггером называется устройство, обладающее двумя состоя-
ниями устойчивого равновесия и способное скачком переходить из
одного состояния в другое под воздействием:
1) внешнего управляющего сигнала;
2) определенного временного интервала;
3) механического перемещения;
4) заложенной в триггер программы.
7.4.11.
Цифро-аналоговым преобразователем называют устройство, предназначенное для:
1) счета числа входных импульсов;
2) записи и хранения кодов;
3) преобразования цифровой информации в аналоговую;
4) распознавания кодовых комбинаций.
7.4.12.
Аналого-цифровым преобразователем называют устройство, предназначенное для:
1) преобразования аналоговой информации в цифровую;
2) распознавания кодовых комбинаций;
3) счета числа входных импульсов;
4) записи и хранения кодов.
7.4.15.
Цифровым счетчиком импульсов называют устройство, предназначенное для:
1) распознавания кодовых комбинаций;
2) счета числа входных импульсов;
3) преобразования аналоговой информации в цифровую;
4) записи и хранения кодов.
1. Приведенное условное обозначение соответствует:
1) R-S триггеру;
2) регистру;
3) аналого-цифровому преобразователю;
4) счетчику.
2. Приведенное условное обозначение соответствует:
1) R-S триггеру;
2) регистру;
3) аналого-цифровому преобразователю;
4) J-K триггеру.
7.5 Микропроцессорные средства
7.5.1.
Микропроцессор – это информационное устройство которое об-
рабатывает информацию:
1) по логической схеме, определяемой случайным выбором соеди-
нения элементов;
2) по жесткой логической схеме, определяемой составом и соеди-
нением логических элементов;
3) по программе, задаваемой управляющими сигналами;
4) по логической схеме, определяемой только временем прихода
сигнала.
7.5.2.
Микропроцессорная система, в качестве обязательной части стур-
туры содержит:
1) Внешние устройства (устройства ввода/вывода);
2) арифметико-логическое устройство;
3) триггер;
4) операционный усилитель.
7.5.3.
Для работы микропроцессора на его вход (устройство ввода)
должны подаваться:
1) только программа;
2) данные, над которыми выполняются операции и программа;
3) только данные, над которыми выполняются операции;
4) набор случайных двоичных чисел, для активации процессора.
7.5.4.
Одной из составных частей структуры микропроцессора является:
1) усилитель на биполярном транзисторе, собранный по схеме с
общим эмиттером;
2) триггер;
3) операционный усилитель;
4) арифметико-логическое устройство.
7.5.5.
Одной из составных частей структуры микропроцессора является
(-ются):
1) параллельные регистры;
2) триггер;
3) операционный усилитель;
4) усилитель на биполярном транзисторе, собранный по схеме
с общим эмиттером.
7.5.6.
Одной из составных частей структуры микропроцессорной сис-
темы является:
1) операционный усилитель;
2) триггер;
3) постоянные запоминающие устройства;
4) усилитель на биполярном транзисторе, собранный по схе-
ме с общим эмиттером.
7.5.7.
Одной из составных частей структуры микропроцессорной сис-
темы является (-ются):
1) триггер;
2) оперативные запоминающие устройства;
3) операционный усилитель;
4) усилитель на биполярном транзисторе, собранный по схеме с
общим эмиттером.
7.5.8.
Взаимодействие узлов микропроцессорной системы между собой
осуществляется с помощью трех шин:
1) Шин адреса, шины питания, шины управления;
2) Шины питания, шины данных, шины управления;
3) Шин адреса, шины данных, шины питания;
4) Шин адреса, шины данных, шины управления.
7.5.9.
Все команды внутри микропроцессора представляются в виде
многоразрядных слов в:
1) двоичном коде;
2) в семеричном коде;
3) в пятнадцатиричном коде;
4) в десятичном виде.
7.5.10.
Все данные внутри микропроцессора представляются в виде
многоразрядных слов в:
1) в десятичном виде;
2) в семеричном коде;
3) в пятнадцатиричном коде;
4) двоичном коде.
7.5.11.
Микропроцессорная система, в качестве обязательного элемента
содержит:
1) триггер;
2) арифметико-логическое устройство;
3) микро ЭВМ;
4) операционный усилитель.
