5.1. Трансформаторы
5.1.1.
Трансформатор − это статическое электромагнитное устрой-
ство, имеющее две или более индуктивно связанных обмоток и пред-
назначенное:
1) для преобразования посредством электромагнитной индук-
ции одной или нескольких систем переменного тока в одну или не-
сколько других систем переменного тока;
2) для повышения мощности передаваемой от источника элек-
трической энергии к приемнику посредством электромагнитной ин-
дукции;
3) для снижения искажений формы входного сигнала переда-
ваемого от источника электрической энергии к приемнику;
4) для понижения мощности передаваемой от источника элек-
трической энергии к приемнику посредством электромагнитной ин-
дукции.
5.1.2.
Основными элементами конструкции трансформатора являют-
ся:
1) неподвижные обмотки – первичная и вторичная, связанные
посредством электрического поля из-за емкостной связи между ними;
2) каркас из неферромагнитного материала, на котором распо-
лагаются обмотки – первичная и вторичная, образующие делитель
напряжения;
3) магнитопровод из листовой электротехнической стали и об-
мотки – первичная и вторичная, связанные индуктивно при помощи
магнитного потока;
4) каркас из неферромагнитного материала, на котором располагаются
одна обмотка.
5.1.3.
Принцип действия трансформатора основан на:
1) законе электромагнитной силы;
2) законе электромагнитной индукции;
3) принципе Ленца;
4) законе Джоуля-Ленца.
5.1.4.
Сердечник силового трансформатора выполняется из:
1) электротехнической стали;
2) электротехнической меди;
3) алюминия;
4) любого материала.
5.1.5.
Магнитопровод трансформатора выполняется из электро-
технической стали для:
1) удобства сборки;
2) уменьшения емкостной связи между обмотками;
3) увеличения магнитной связи между обмотками;
4) повышения жесткости конструкции.
5.1.6.
Если вместо электротехнической стали толщиной 0,5 мм вы-
полнить магнитопровод трансформатора из той же стали толщиной
0,35 мм, то потери в магнитопроводе:
1) не изменятся;
2) увеличатся;
3) уменьшатся;
4) станут равны нулю.
5.1.7.
Сердечник трансформатора делают не сплошным, а собирают
из отдельных листов, изолированных друг от друга для:
1) уменьшения потерь на вихревые токи в сердечнике;
2) увеличения магнитного потока;
3) уменьшения потерь на гистерезис;
4) уменьшения потерь в обмотках.
5.1.8.

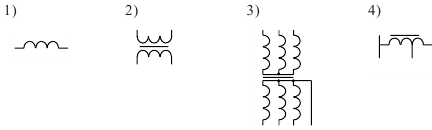

Условному графическому обозначению однофазного трансфор-
матора с магнитопроводом соответствует рисунок:
5.1.9.
Действующее значение ЭДС первичной и вторичной обмоток
однофазного трансформатора определяется как:
1) E1 = w1ωBm; E2 = w2ωBm ;
2) E1 = w1 fΦm; E2 = w2 fΦm ;
3) E1 = 4,44w1ωBm; E2 = 4,44w2ωBm ;
4) E1 = 4,44w1 f Φm; E2 = 4,44w2 f Φm .
5.1.10.
Если w1число витков первичной обмотки, а w2число витков
вторичной обмотки, то коэффициент трансформации трансформатора
определяется по формуле:
5.1.11.
При увеличении нагрузки коэффициент трансформации транс-
форматора:
1) не изменится;
2) увеличится;
3) уменьшится;
4) будет равен нулю.
5.1.12.
Если число витков первичной обмоткиw1=1000, а число витков
вторичной обмотки w2=200, то коэффициент трансформации транс-
форматора составит:
1) 0,2;
2) 5;
3) 800;
4) 1200.
5.1.13.
Если напряжение первичной обмотки однофазного трансфор-
матора U1=380 В , а напряжение вторичной обмотки U2=100 В, то
приближенный коэффициент трансформации составит:
1) 0,263;
2) 3,8;
3) 38000;
4) 280.
5.1.14.
Если w1число витков первичной обмотки, а w2число витков
вторичной обмотки, то однофазный трансформатор является пони-
жающим когда:
1) w1 = w2;
2) w1< w2;
3) w1> w2;
4) w1 + w2 = 0.
5.1.15.
Если число витков первичной обмотки w1=1200, а число витков
вторичной обмотки w2=50, то однофазный трансформатор является:
1) повышающим;
2) понижающим;
3) разделительным;
4) измерительным трансформатором тока.
5. Если u1 равно 1000 в, то показа-
ние вольтметра pV составит:
1) 500 В;
2) 4000 В;
3) 250 В;
4) 200 В.
6. Если показание амперметра pА1 рав-
но 2 А, то показание амперметра pА2 со-
ставит:
1) 4 А;
2) 2 А;
3) 1 А;
4) 0,5 А;
7. Коэффициент трансформации трансформатора с наибольшей
точностью определяется в режиме:
1) номинальной нагрузки;
2) короткого замыкания;
3) холостого хода;
4) согласованной нагрузки.
8. Если однофазный трансформатор
имеет следующие паспортные данные:
Sном=400 кВА, U1ном=10 кВ, U2ном=400В,
то номинальный ток первичной обмот-
ки составит:
1) 40 А;
2) 4 А;
3) 1000 А;
4) 400 А.
9. Если однофазный трансформатор
имеет следующие паспортные данные:
Sном=25 кВА, U1ном=10 кВ, U2ном=0,4 кВ,
то номинальный ток вторичной обмот-
ки составит:
1) 250 А;
2) 2,5 А;
3) 0,0625А;
4) 62,5 А.
10. Трансформатор работает в режиме:
1) холостого хода;
2) короткого замыкания;
3) номинальной нагрузки;
4) согласованной нагрузки.
11. Трансформатор работает в режиме:
1) номинальной нагрузки;
2) согласованной нагрузки;
3) короткого замыкания;
4) холостого хода.
12. В опыте холостого хода трансфор-
матора ваттметр pW1 покажет:
1) потери в обмотках;
2) потери в магнитопроводе;
3) нуль;
4) суммарные потери в трансфор-
маторе.
13. Если U1 равно 240 В, то показание
вольтметра pV составит:
1) 480 В;
2) 120 В;
3) 12 В;
4) 48 В.
14. В опыте короткого замыкания
трансформатора ваттметр pW1 пока-
жет:
1) потери в обмотках;
2) потери в магнитопроводе;
3) нуль;
4) номинальную мощность.
15. 5.1.30.
Если на щитке трёхфазного понижающего трансформатора изо-
бражено: ∆/Y, то обмотки соединены по следующей схеме:
1) первичные обмотки соединены треугольником, вторичные –
звездой;
2) первичные обмотки соединены звездой, вторичные – тре-
угольником;
3) обмотки низшего напряжения соединены треугольником, об-
мотки высшего напряжения – звездой;
4) обмотки высшего напряжения соединены последовательно,
обмотки низшего напряжения – параллельно.
5.1.31.

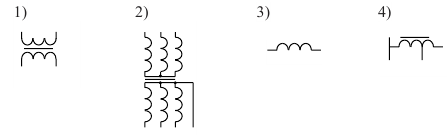

Условному графическому обозначению трехфазного трансформа-
тора с магнитопроводом при соединении обмоток «звезда − звезда с вы-
веденной нейтральной точкой» соответствует рисунок:
16. Обмотки трехфазного трансформа-
тора соединены по схеме:
1) треугольник/треугольник;
2) звезда/треугольник;
3) звезда/звезда;
4) треугольник/звезда.
17.
Главным преимуществом двигателей постоянного тока является:
1) широкие пределы регулирования скорости и большой пуско-
вой момент;
2) дешевизна;
3) очень высокая надежность;
4) простота конструкции.
5.2.2.
Основной магнитный поток машины постоянного тока создается:
1) обмоткой якоря;
2) обмоткой возбуждения;
3) обмоткой добавочных полюсов;
4) компенсационной обмоткой.
5.2.3.
Основной магнитный поток машин постоянного тока регулиру-
ется изменением:
1) тока возбуждения;
2) тока якоря;
3) сопротивления в цепи якоря;
4) полярности.
5.2.4.
Для изготовления пластин коллектора машин постоянного тока
применяется следующий материал:
1) любой металл;
2) электротехническая сталь;
3) алюминий;
4) медь.
5.2.7.
ЭДС машины постоянного тока определяется по формуле:
1) E = CEФIЯ ;
2) E = CEФIВ ;
3) E = CEФn ;
4) E = IЯRЯ .
5.2.8.
ЭДС, индуктируемая в обмотке якоря двигателя постоянного
тока при уменьшении частоты вращения двигателя:
