2. по правилу «левой руки»;

3. Другой ответ.

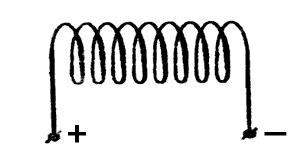

А 8. Укажите положение северного полюса магнитного поля катушки с током (см. рис.)

1. сверху;

1. справа;

2. слева;

3. катушка не создает магнитное поле.

А9. Напряжение на зажимах цепи с активным элементом, сопротивлением R = 50 Ом,

изменяется по закону u= 100 sin (314 t + 30°). Определить закон изменения тока в цепи.

1. i = 2 sin 314 t;

2. i = 2 sin (314 t + 30°);

3. i = 1,4 sin 314 t.

А10. Оказывает ли индуктивная катушка сопротивление постоянному току, если Rк = 0?

1. оказывает;

2. не оказывает;

3. для ответа на вопрос не хватает данных.

А11. Чему равен ток в нулевом проводе в симметричной трехфазной цепи при соединении

нагрузки в звезду?

1. номинальному току одной фазы;

1. нулю;

2. сумме номинальных токов двух фаз;

3. сумме номинальных токов трех фаз.

А12. Линейное напряжение 380В. Определить фазное напряжение, если симметричная нагрузка

трёхфазной цепи соединена звездой.

1. 380В;

2. 127В;

3. 220В;

4. 660В.

А13. В каких единицах выражается реактивная мощность потребителей?

1. ВаТТ;

2. Вар;

3. Дж;

4. В.

А14. Определить коэффициент трансформации однофазного трансформатора, если его

номинальные параметры составляют: U₁= 220В; I₁ = 10А; U₂ = 110В; I₂= 20А.

1. К = 2;

2. К =1,75;

3. К = 0,5;

4. Для решения задачи недостаточно данных.

А15. Сколько стержней должен иметь магнитопровод трехфазного трансформатора?

1. три;

1. два;

2. один;

3. Другой ответ.

А16. Частота вращения магнитного поля асинхронного двигателя n₁= 1000об/мин.

Частота вращения ротора n2 =950об/мин. Определить скольжение.

1. s = 0,05;

2. s = 0,5;

3. s = 5;

А17. С какой целью двигатель с фазным ротором снабжают контактными кольцами и щетками?

1. для подключения двигателя к сети;

2. для соединения ротора с регулировочными реостатами;

3. для создания электромагнитного момента;

4. для снятия эдс.

А18. Генератор постоянного тока смешанного возбуждения - это генератор, имеющий:

1. параллельную обмотку возбуждения;

2. последовательную обмотку возбуждения;

3. обе обмотки;

4. Среди этих ответов нет правильного.

А19. … предназначен для автоматического однократного отключения электрической цепи при коротком замыкании или перегрузке.

1. рубильник;

1. пакетный выключатель;

2. высоковольтный предохранитель;

3. Другой ответ.

А20. Как организовано электроснабжение потребителей первой категории?

1. от одной электрической сети;

2. от двух независимых сетей с автоматическим включением резервного источника

питания;

3. от автономного источника питания;

4. Другой ответ.

А21. Каким типом проводимости обладают полупроводники с акцепторными примесями?

1. в основном электронной;

2. в основном дырочной;

3. электронной и дырочной.

А22. Какой пробой опасен для p-n перехода?

1. тепловой;

2. электрический;

3. оба.

А 23. На рисунке изображена схема выпрямителя…

1. однополупериодного;

2. двухполупериодного мостового;

3. двухполупериодного с выводом средней точки

обмотки трансформатора.

А24. На рисунке изображена структура:

1. тиристора;

2. выпрямительного диода;

3. полевого транзистора;

4. биполярного транзистора.

А25. На рисунке приведено условное обозначение:

1. выпрямительного диода;

2. биполярного транзистора;

3. тиристора;

4. полевого транзистора.

А26. На рисунке изображена схема:

1. емкостного фильтра;

2. индуктивного фильтра;

3. активно-емкостного фильтра;

4. активно-индуктивного фильтра.

А27. Усилитель состоит из двух каскадов. Коэффициент усиления первого каскада – 50,

второго – 20. Общий коэффициент усиления:

1. 100; b)70; c)1000; d)30.

А28. Укажите номер рисунка с условным графическим обозначением стабилитрона

1. 5;

2. 6;

3. 7;

4. 8.

А29. Обратный ток фоторезистора называется:

1. темновым током;

2. световым током;

3. среди представленных нет правильного ответа.

А30. Одной из составных частей структуры микропроцессорной системы является:

1. операционный усилитель;

2. триггер;

3. постоянные запоминающие устройства;

4. усилитель на биполярном транзисторе, собранный по схеме с общим эмиттером.

Задание 2.

В1. К источнику тока с ЭДС 12 В и внутренним сопротивлением 0,5 Ом присоединена цепь, состоящая из двух проводников по 15 Ом каждый, соединенных между собой параллельно, и третьего проводника сопротивлением 4 Ом, присоединенного последовательно к двум первым. Чему равна сила тока в неразветвленной части и напряжение на концах цепи? Начертить электрическую схему
