Вариант №10 Задание №1

А1. Какая из ламп горит ярче? Сопротивления ламп одинаковы.

1. 1;

2. 2;

3. о бе лампочки горят одинаково.

А2. Какой из проводов одинакового диаметра и длины сильнее нагревается – медный или стальной при одном и том же токе?

1. медный; b) стальной; c) оба провода нагреваются одинаково.

А3. Как изменится емкость конденсатора при удалении из него диэлектрика с проницаемостью равной 2?

1. увеличится в 4 раза;

2. увеличится в 2 раза;

3. не изменится;

4. уменьшится в 2 раза.

А4. Незаряженный диэлектрик КМ был внесен в поле заряда (см.рис.), а затем разделен на две части К и М. Каковы заряды каждой из частей?

1. К -положительно, М-отрицательно;

2. М- положительно, К-отрицательно;

3. обе части положительны;

4. обе части отрицательны.

А5. Как изменится ток цепи при увеличении числа сопротивлений, включенных последовательно?

1. не изменится; b) уменьшится; c) увеличится.

А6. Определить общее сопротивление цепи, если R₁=1Ом, R₂=R₃=R₄=3Ом.

1. 10Ом;

1. 1 Ом;

2. 3Ом;

3. 2Ом.

А7. По вольт-амперной характеристике проводника, изображенной на рисунке, определите, какой из проводников имеет наибольшее сопротивление.

1. 1;

2. 2;

3. 3.

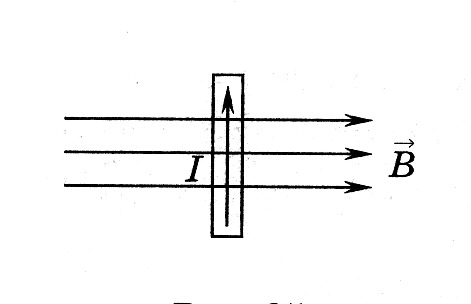

А8. В магнитном поле находится проводник с током. Каково направление силы Ампера, действующей на проводник?

1. от нас;

1. к нам;

2. равна нулю.

А9. Электромагнитная индукция – это:

1. явление, характеризующее действие магнитного поля на движущийся заряд;

2. явление возникновения в замкнутом контуре электрического тока при изменении магнитного потока;

3. явление, характеризующее действие магнитного поля на проводник с током.

А10. Напряжение на зажимах цепи с резистивным элементом изменяется по закону

U = 100 sin (314t + 30°). Определить закон изменения тока в цепи, если R = 20Ом.

1. i = 5 sin 314 t;

2. i = 5 sin (314 t+30°);

3. i = 3,55 sin 314 t.

А11. Угол сдвига фаз между тремя синусоидальными ЭДС, образующими трехфазную симметричную систему составляет?

1. 150°; b) 120°; c) 240°.

А12. В симметричной трехфазной цепи фазный ток равен 1,27А, рассчитать линейный ток, если нагрузка соединена треугольником.

1. 2,2 А; b) 1,27 А; c) 3,8 А.

А13. В симметричной трёхфазной цепи фазное напряжение равно 220В, фазный ток 10А, сosφ = 0,8. Определить активную мощность.

1. 880Вт; b) 1760Вт; c) 5280Вт.

А14. Почему магнитопровод трансформатора выполняется не сплошным, а из листов, изолированных друг от друга?

1. для улучшения магнитной связи между обмотками;

2. для повышения технологичности сборки;

3. для уменьшения мощности потерь на вихревые токи.

А15. Чем принципиально отличается автотрансформатор от трансформатора?

1. малым коэффициентом трансформации;

2. возможностью изменения коэффициента трансформации;

3. электрическим соединением первичной и вторичной цепей.

А16. Определить частоту вращения магнитного поля статора n₁ асинхронного короткозамкнутого двигателя, если число пар полюсов p = 1, частота изменения тока f₁= 50 Гц.

1. n1= 3000 об/мин

2. n1= 1500 об/мин

3. n1= 1000 об/мин.

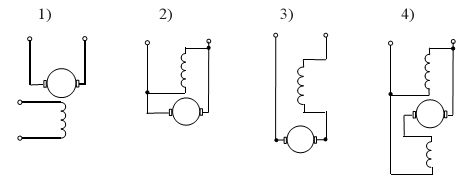

А17. Электрическая машина постоянного тока с параллельным возбуждением представлена схемой:

1. 1;

2. 2;

3. 3;

4. 4.

А18. Направление вращения магнитного поля статора асинхронного двигателя зависит от:

1. порядка чередования фаз напряжения статора;

2. величины подводимого тока;

3. величины подводимого напряжения;

4. частоты питающей сети.

А19. Каким прибором можно измерить силу тока участка электрической цепи и как этот прибор включается в электрическую цепь?

1. амперметр, последовательно;

2. амперметр, параллельно;

3. вольтметр, последовательно.

А20. Каково назначение дугогасительной системы контактора?

1. они должны быть рассчитаны на длительное проведение тока и на производство большого числа операций;

2. предназначены для проведения коммутаций в цепях управления;

3. обеспечивает гашение электрической дуги.

А21. На рисунке представлены три варианта включения полупроводниковых диодов в электрическую цепь с одним и тем же источником тока. В каком случае сила тока в цепи будет иметь максимальное значение?

1. в случае А;

2. в случае В;

3. в случае Б.

А22. В схеме выпрямителя стабилитрон выполняет задачу…

1. L-фильтра;

2. С-фильтра;

3. стабилизатора.

А 23. На рисунке представлено условно-графическое обозначение…

1. варикапа;

2. стабилитрона;

3. тиристора.

А24. Схеме включения транзистора с общей базой соответствует рисунок…

а) с)

в)

А25. На рисунке изображена временная диаграмма напряжения на выходе выпрямителя…

1. двухполупериодного мостового;

2. однополупериодного;

3. двухполупериодного с выводом средней точки обмотки трансформатора.

А26. Тиристором называют полупроводниковый прибор с тремя или более p-n переходами, вольт-амперная характеристика которого имеет участок с отрицательным дифференциальным сопротивлением и который используется в электронных цепях для:

1. генерации;

2. переключения;

3. выпрямления;

4. усиления.

А27. На рисунке изображена схема:

1. емкостного фильтра;

2. индуктивного фильтра;

3. активно-емкостного фильтра;

4. активно-индуктивного фильтра.

А28. С введением отрицательной обратной связи (ООС) коэффициент усиления К

операционного усилителя…

1. увеличивается;

2. не изменяется;

3. уменьшается.

А29. Диод может излучать свет …

1. в прямом включении;

2. в обратном включении;

3. как в прямом, так и обратном включении.

А30. Микропроцессорная система, в качестве обязательного элемента содержит:

1. триггер;

2. арифметико-логическое устройство;

3. микро ЭВМ;

4. операционный усилитель.

Задание 2.

В1. К источнику тока с ЭДС 9 В и внутренним сопротивлением 1,5 Ом присоединена цепь, состоящая из двух проводников по 20 Ом каждый, соединенных между собой параллельно, и третьего проводника сопротивлением 3,5 Ом, присоединенного последовательно к двум первым. Чему равна сила тока в неразветвленной части и напряжение на концах цепи?
