1. повышение технологичности;

2. увеличение электромагнитной силы;

3. уменьшение потерь;

4. Другой ответ.

А16. Укажите основной недостаток асинхронного двигателя.

1. зависимость частоты вращения от момента на валу;

2. отсутствие экономичных устройств для плавного регулирования частоты вращения ротора;

3. низкий КПД.

А17. Генератор постоянного тока смешанного возбуждения это генератор, имеющий:

1. параллельную обмотку возбуждения;

2. последовательную обмотку возбуждения;

3. все перечисленные обмотки возбуждения.

А18. К какому источнику электрической энергии подключается обмотка статора синхронного двигателя?

1. к источнику постоянного тока;

2. к источнику однофазного переменного тока;

3. к источнику трехфазного тока.

А19. Какая система изображена на шкале прибора?

1. магнитоэлектрическая;

2. электромагнитная;

3. тепловая.

А20. Какие электрические установки с напряжением относительно земли или корпусов аппаратов и электрических машин считаются установками высокого напряжения?

1. установки с напряжением выше 600В;

2. установки с напряжением выше 250В;

3. установки с напряжением выше 1000В.

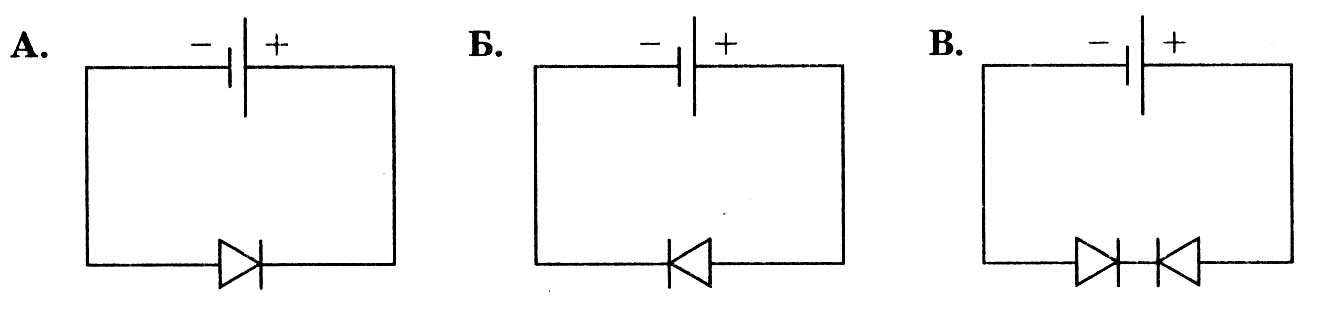

А21. На рисунке представлены три варианта включения полупроводниковых диодов в электрическую цепь с одним и тем же источником тока. В каком случае сила тока в цепи будет иметь максимальное значение?

1. в случае А;

2. в случае Б;

3. в случае В.

А22. Полупроводниковый прибор, усилительные свойства которого обусловлены потоком основных носителей, протекающим через проводящий канал и управляемый электрическим полем - это:

1. полевой транзистор;

2. биполярный транзистор;

3. стабилитрон.

А 23. Двухполупериодной схеме выпрямления с выводом средней точки трансформатора соответствует временная диаграмма напряжения…

а) с)

b) d)

А24. Коллектор транзистора на рисунке обозначен номером:

1. 1:

2. 2;

3. 3;

4. 4.

А25. На рисунке изображена структура:

1. тиристора;

2. выпрямительного диода;

3. полевого транзистора;

4. биполярного транзистора.

А26. На рисунке изображена схема:

1. емкостного фильтра;

2. индуктивного фильтра;

3. активно-емкостного фильтра;

4. активно-индуктивного фильтра.

А27. Укажите номер рисунка с условным графическим обозначением стабилитрона.

1. 5;

2. 6;

3. 7;

4. 8.

А28. Дифференциальный усилитель имеет:

1. два входа и два выхода;

2. два входа и один выход;

3. один вход и два выхода;

4. Другой ответ.

А29. В оптронной паре в качестве излучателей используются электронные приборы:

1. фототиристоры;

2. фототранзисторы;

3. инфракрасный диод;

4. светоизлучающий диод.

А30. Какие элементы интегральной микросхемы нельзя получить с помощью p-n-перехода?

1. конденсаторы и резисторы;

2. диоды и транзисторы;

3. трансформаторы и индуктивные катушки.

Задание 2.

В1. К источнику тока с ЭДС 12В и внутренним сопротивлением 0,5Ом присоединена цепь, состоящая из двух проводников по 15Ом каждый, соединенных между собой параллельно, и третьего проводника сопротивлением 4Ом, присоединенного последовательно к двум первым. Чему равна сила тока в неразветвленной части и напряжение на концах цепи? Начертить электрическую схему
