1.5 Выбор способа производства работ основных машин и механизмов.

Выбор монтажного крана и других механизмов осуществляется после выбора метода монтажа сборных ж/б конструкций. С учетом размера здания в плане и по высоте и этажности выбирают типы кранов. Для выбранного типа крана выбирают марку крана, которая по своим параметрам: грузоподъемности, требуемому монтажному вылету стрелы и высоте подъема крана обеспечивает установку всех элементов конструкций здания.

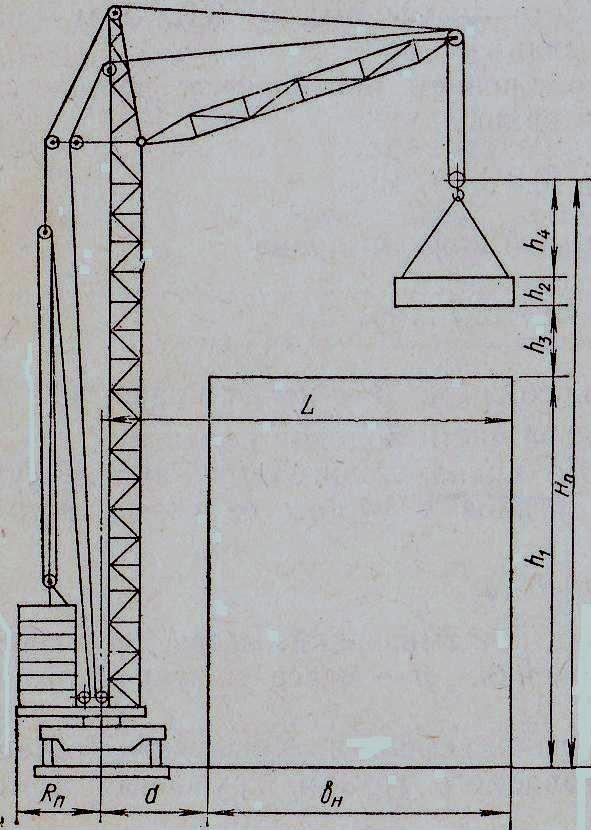

H_П – требуемая высота подъема стрелы h₁ – высота здания до отметки опоры плиты покрытия; h₃ –высота запаса; h₂ – высота монтируемого элемента; h₄– высота грузозахватного устройства; h₅ – высота полиспаста; R_n – радиус выступающей части платформы; d – расстояние от оси вращения крана до здания; в_н – ширина надземной части здания с учетом выступающих элементов; К_м = 1,08…1,12 – коэффициент, учитывающий массу грузозахватных органов и величину ее отклонения; q_эл - масса монтируемого элемента.

1. Требуемая высота подъема стрелы, м

Нкр = h₁+ h₃ +h₂ +h₄+ h₅ = 14,45 +1+0,3+4,5+2 = 22,25 м

Нпп = (1,25+14,8)+1+0,3+4,5+2=23,77 м Нлп = (1,25+11,2)+1+0,22+4,5+2=20,17м Нлб = 20,17 м

2. Требуемая грузоподъемность крана, тн:

Q_к =К_м* q_эл Q_пп = 1,12*3,1=3,47 тн Q_лп = 1,12 *3,42=3,83тн Q_лб.= 1,12*1.2= 1,34тн

3. Длина стрелы, м:

L_стр. = в_н +R_н+1 L_пп. =4,5 + 10,34=14,84м L_лп =4,5 + 11,2+0,9=16,6м L_{лб .}= 4,5 + 12,6+(0,44)*2+0,23+0,9=19,11м

Наименование монтируемого элемента	Параметры для элементов			Параметры крана КБ – 308					Параметры крана КБ – 403(КБк-160.2)
	Hэл., м	Qэл., т	Lэл., м	Hк, м	Qк, т	Lк, м	Пк, т/ч	Ск, м.-ч.	Hк, м	Qк, т	Lк, м	Пк, т/ч	Ск, м.-ч
Плита покрытия	23,85	3,47	14,84	З2,5- 42	3,2 - 8	4,5 - 25	2,7	818,06	41- 57,5	4,5 - 8	5,5 - 30	2,7	818,06
Плита балконная	20,17	1,34	19,11
Л П	20,17	3,83	16.6

Вывод: Сравнивая башенные краны КБ – 308 и КБ – 403 по производительности и по сметным расценкам на эксплуатацию строительных машин и механизмов, выбираю кран КБ – 308.
