1. 4. Задание и расчет посадок с натягом

Таблица 2.Задания для расчета посадок с натягом.

Вариант	1	2	3	4	5	6
Диаметр соединения, мм	45,7	237,3	97,8	80	216,8	60,56
Расчетные натяги, мкм	6	100	200	80	290	200
	15	25	110	35	200	11
Вариант	7	8	9	10	11	12
Диаметр соединения, мм	100	36,49	27,79	70	123	5
Расчетные натяги, мкм	59	300	70	8	10	10
	2	220	21	10	50	45
Вариант	13	14	15	16	17	18
Диаметр соединения, мм	35	75	140	90	90	45
Расчетные натяги, мкм	70	60	68	150	33	95
	25	3	3	65	8	20
Вариант	19	20	21	22	23	24
Диаметр соединения, мм	8	120	10	20	0	200
Расчетные натяги, мкм	40	50	45	5	40	90
	10	240	1	5	20	20

Пример 2. Рассчитать ожидаемую при сборке долю соединений с натягом.

Дано:

Номинальный диаметр соединения …………………………236,49 мм;

Максимальный предельный натяг N_{max р} ………..…………….300 мкм;

Минимальный предельный натяг N_{min p} …………………………220 мкм.

Решение:

Расчетный номинальный диаметр, заданный в задании, используя табл.2, округляем до ближайшего стандартного значения d = 240мм по ряду Ra40.

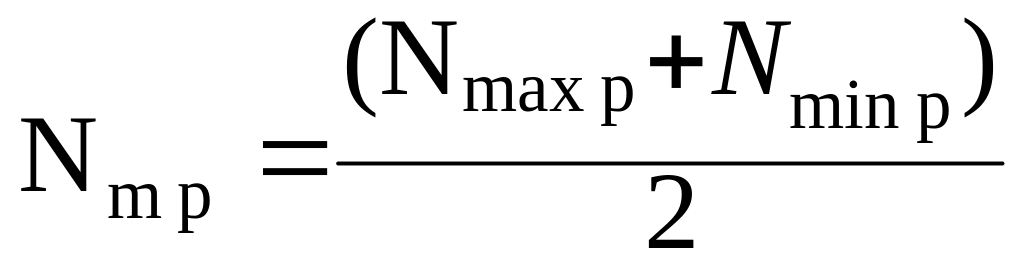

Определяем средний натяг предельных натягов, данных в задаче:

где N_{max р} и N_{min p} – расчетные предельные натяги данные в задаче, мкм.

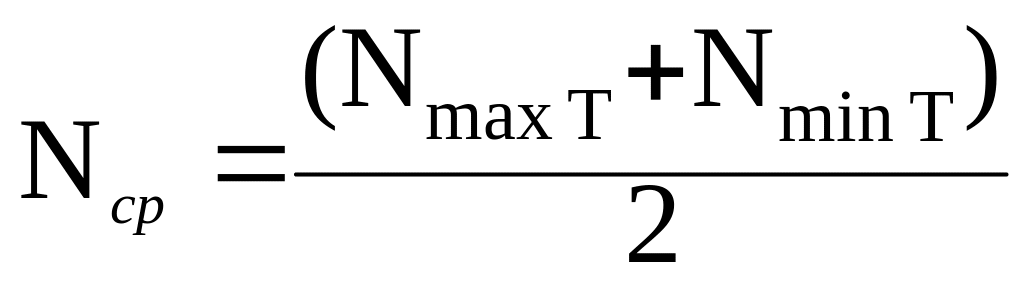

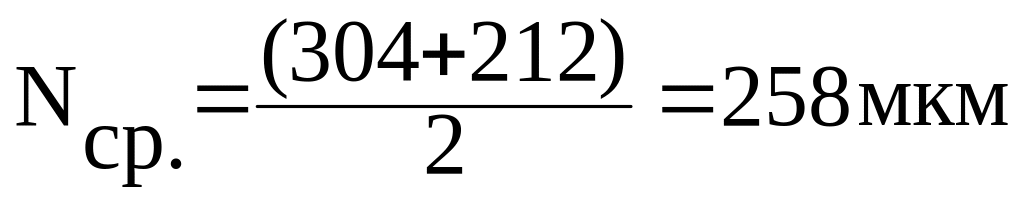

По среднему натягу подбираем посадку в любой системе (системе вала или системе отверстия) по табл.5 [1] и выписываем табличные натяги N_{max T}=304 мкм и N_{min T} = 212 мкм подобранной посадки.

где N_{max T} и N_{min T} – табличные предельные натяги, мкм.

Табличный средний натяг близок к расчетному и ему в системе отверстия соответствует посадка



Находим отклонения для полей допусков отверстия и вала по табл.

Записываем комбинированное обозначение посадки с отклонениями



Строим схему расположения полей допусков выбранной посадки. Указываем натяги. Отклонения на схеме допусков проставляем в микрометрах (рис 4).

Рис. 6. Поля допусков для посадки с натягом

Подсчитываем максимальный и минимальный натяги (проверка) для выбранной посадки, согласно схеме полей допусков по формулам:

где ES, es, EI, ei – верхние и нижние отклонения отверстия и вала соответственно.

Полученные предельные натяги совпадают с табличными предельными натягами.

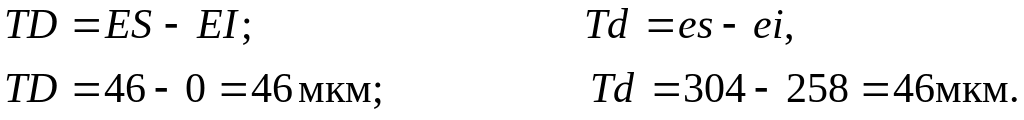

Определяем допуск вала и допуск отверстия:

Посадка выбрана с одинаковыми допусками вала и отверстия. Чертеж соединения «вал – отверстие» с указанным номинальным диаметром и соединением с посадкой представлен на рис. 5.

Рис. 7. Эскиз соединения
