Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 10 з предмету "Електропостачання підприємств і цивільних споруд" Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

Назва електроспоживача	Рном. кВт	n	Кв	соs φ
Токарний верстат	7,5	2	0,14	0,6/1,32
Свердлильний верстат	2,2	3	0,13	0,6/1,32
Фрезерний верстат	6,6	2	0,12	0,6/1,32
Заточний верстат	0,6	2	0,17	0,6/1,32
Зварювальний трансформатор	З6 кВА	2	0,2	0,4/2,2
Кран-балка	3,2	1	0.01	0,5/1,73
Вентилятор	2,8	2	0,6	0,8/0,15

1. Поясніть радіальну та магістральну схеми живлення електроспоживачів цеху.
2. Поясніть релейний захист силового трансформатора потужністю 6300кВА.
3. Визначити максимальне електричне навантаження ремонтно-механічного цеху, якщо в цеху встановлено наступне електроустаткування з вихідними даними:

Викладач ___________________ Буркова Р. Л.

Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 11 з предмету «Електропостачання підприємств і цивільних споруд» Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Поясніть баланс активних та реактивних потужностей.

2. Поясніть розрахунок електричних навантажень на стороні високої напруги заводу.

3. ЗАДАЧА. Визначити число заземлювачів цехової підстанції напругою 10/0,4 кВ, як­що

сторона 10 кВ має ізольовану нейтраль, сторона 0,4 кВ нейтраль глухо заземлена, струм

однофазного замикання на землю І_з = 18 А. Питомий опір грунту в місці спорудження

підстанції р_вим = 2,0 ∙10⁴ Ом • см. Підстанція живиться двома кабелями напругою 10 кВ.

Виміряний опір оболонок кабелів R_np. ⁼ 5,8 Ом. Периметр контуру заземлюючого

пристрою підстанції ℓ = 48м. Відстань між заземлювачем а = 5 м.

Викладач ___________________ Буркова Р. Л. Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 12 з предмету «Електропостачання підприємств і цивільних споруд» Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Критерії вибору силових трансформаторів.

2. Поясніть принцип дії та схему диференціального захисту силового трансформатора.

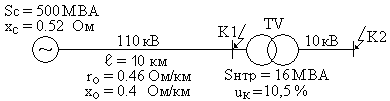

3. ЗАДАЧА. Розрахувати струм короткого замикання в точках К1, К2 при наступних даних:

потужність системи S_c = 500 МВА, опір системи х_с = 0,52 Ом, довжина по­вітряної лінії ℓ =

22 км, потужність силового трансформатора S_{н тр.} = 25 МВА, u_к=10,5%.

Викладач ___________________ Буркова Р. Л. Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 13 з предмету "Електропостачання підприємств і цивільних споруд" Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Дайте визначення коефіцієнту потужності cos φ: його значення, методи підвищення.

2. Поясніть призначення автоматичних вимикачів та їх вибір

3. ЗАДАЧА. Вибрати плавку вставку запобіжника та переріз кабелю живлення асинхрон -­

ного електродвигуна потужністю 11 кВт, якщо cos φ = 0,78, ККД = 0,76, кратність ­пуску -

5, умови пуску - легкі, напруга живлення - 380 В. Прокладка виконується в нормальних

умовах.

Викладач ___________________ Буркова Р. Л.
