Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 6 з предмету "Електропостачання підприємств і цивільних споруд" Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Поясніть призначення та вимоги до пристроїв автоматизації в системі електропостачання про­мислових підприємств, назвіть основні пристрої автоматизації та приклад застосування.

2. Поясніть принцип дії газового захисту силового трансформатора. В яких випадках згідно

ви­мог ПУЭ встановлюється газовий захист на силових трансформаторах ?

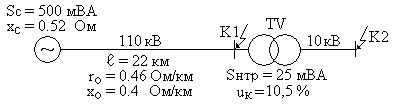

3. ЗАДАЧА. Розрахувати струм короткого замиканя в точках К1, К2 при наступних даних: потужність системи S_с = 500 МВА, опір системи х_с = 0,52 Ом, довжина по­вітряної лінії ℓ = 22 км, потужність силового трансформатора S_{н тр.} = 25 МВА, u_к=10,5%.

Викладач ___________________ Буркова Р. Л. Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 7 з предмету "Електропостачання підприємств і цивільних споруд" Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Поясніть заходи компенсації реактивної потужності, як виняток.

2. Призначення та кваліфікація підстанцій, схеми з’єднань ГПП.

3. ЗАДАЧА. Вибрати плавку вставку запобіжника та переріз кабелю живлення асинхронно-

го електродвигуна потужністю 7,5 кВт, якщо соs φ = 0,78, ККД = 0,76, кратність пус-

ку - 5, умови пуску - легкі, напруга живлення - 380 В.

Викладач ___________________ Буркова Р. Л.

Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 8 з предмету "Електропостачання підприємств і цивільних споруд" Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Поясніть способи прокладки кабелів електропостачання напругою 6 – 10 кВ.

2. Схеми приєднань та розміщення конденсаторних установок.

3. ЗАДАЧА. Вибрати автоматичний вимикач і переріз кабелю в лінії живлення електро-

двигуна напру­гою 380 В, потужністю 5,5 кВт, соs φ= 0,78 ККД = 0,78. Викладач ___________________ Буркова Р. Л. Новоград-Волинський промислово-економічний технікум

Розглянуто цикловою комісією ЕТВ Протокол № ____ від " ___" ____ 2013 р Голова циклової комісії _________ Буркова Р. Л

Контрольна картка № 9 з предмету "Електропостачання підприємств і цивільних споруд" Група ______

Затверджую Заступник директора з навчальної роботи ___________________ В. С. Ваховський " ___" _________2013 р

1. Поясніть схему заземлення та занулення. Як визначається опір одного заземлювача?

2. Як визначається електричне навантаження на стороні високої напруги ?

3. ЗАДАЧА. Вибрати число та потужність силових трансформаторів для встановлення

на головній знижуючій підстанції заводу, якщо максимальне навантаження на шинах

110/ 10 кВ складає 32000 кВА, споживачі І і II категорії становлять 60 % від мак-

си­мального навантаження

Викладач ___________________ Буркова Р. Л.
