Вариант №7

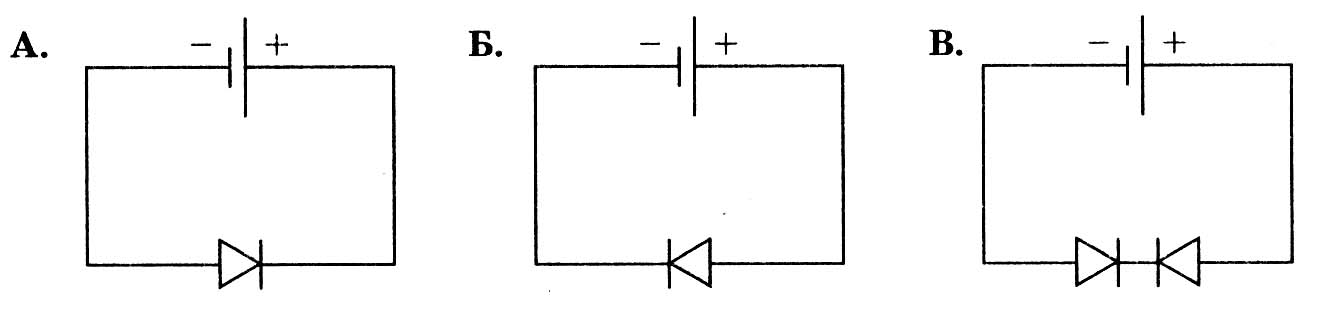

1. На рисунке представлены три варианта включения полупроводниковых диодов в электрическую цепь с одним и тем же источником тока. В каком случае сила тока в цепи будет иметь максимальное значение?

1. в случае А;

2. в случае Б;

3. в случае В.

2. Добавление элемента V группы привело к возникновению проводимости n-типа. К какой группе относится полупроводник?

1. IV;

2. V;

3. VI.

3. Важная особенность туннельного диода – это то, что он имеет участок с……… дифференциальным сопротивлением.

1. нейтральным;

2. положительным;

3. отрицательным.

4. Полупроводниковый прибор, усилительные свойства которого обусловлены потоком основных носителей, протекающим через проводящий канал и управляемый электрическим полем - это:

1. полевой транзистор;

2. биполярный транзистор;

3. стабилитрон.

5. Относительно напряжения на диоде справедливо утверждение, что…

1. максимальное значение напряжения на диоде равно амплитудному значению входного напряжения;

2. максимальное значение напряжения на диоде равно половине амплитудного значения входного напряжения;

3. напряжение на диоде отсутствует.

6. На рисунке приведена схема включения полевого транзистора с общим(ей)…

1. з атвором;

2. истоком;

3. базой.

7 . Двухполупериодной схеме выпрямления с выводом средней точки трансформатора соответствует временная диаграмма напряжения…

а) б)

в) г)

8 . Если диод описывается идеальной вольт-амперной характеристикой, то график изменения тока от времени в ветви имеет вид…

а) c)

в)

9. Как отражается на работе выпрямителя тот факт, что диоды не идеальны?

1. увеличивается обратное напряжение на диоде;

2. уменьшается среднее значение выпрямленного тока и напряжения;

3. на работу выпрямителя это не влияет.

10. Какие элементы интегральной микросхемы нельзя получить с помощью p-n-перехода?

1. конденсаторы и резисторы;

2. диоды и транзисторы;

3. трансформаторы и индуктивные катушки.

11. Коллектор транзистора на рисунке обозначен номером

1. 1;

2. 2;

3. 3;

4. 4.

12. Если напряжение U₁ равно 100 В, то выпрямленное напряжение на нагрузке составит:

1. 71 В;

2. 44 В;

3. 314 В;

4. 100 В.

13. На рисунке изображена структура:

1. тиристора;

2. выпрямительного диода;

3. полевого транзистора;

4. биполярного транзистора.

14. На рисунке изображена схема:

1. емкостного фильтра;

2. индуктивного фильтра;

3. активно-емкостного фильтра;

4. активно-индуктивного фильтра.

15. Укажите номер рисунка с условным графическим обозначением стабилитрона.

1. 5;

2. 6;

3. 7;

4. 8.

16. Дифференциальный усилитель имеет:

1. два входа и два выхода;

2. два входа и один выход;

3. один вход и два выхода;

4. другой ответ.

17. В оптронной паре в качестве излучателей используются электронные приборы

1. фототиристоры;

2. фототранзисторы

3. инфракрасный диод

4. светоизлучающий диод

18. Фототранзисторы используются в качестве:

5. датчиков освещения;

6. элементов гальванической развязки;

7. датчиков освещения и элементов гальванической развязки;

8. другое.

19. На рисунке изображено условное обозначение элемента, выполняющего

логическую операцию:

1. сложения (ИЛИ);

2. умножения (И);

3. инверсии (НЕ);

4. стрелка Пирса (ИЛИ-НЕ).

20. Для работы микропроцессора на его вход (устройство ввода) должны подаваться:

1. только программа;

2. данные, над которыми выполняются операции и программа;

3. только данные, над которыми выполняются операции;

4. набор случайных двоичных чисел, для активации процессора.
