Ключ к в-4:

№ вопроса	Правильный ответ	№ вопроса	Правильный ответ
1		11
2		12
3		13
4		14
5		15
6		16
7		17
8		18
9		19
10		20

Вариант №5

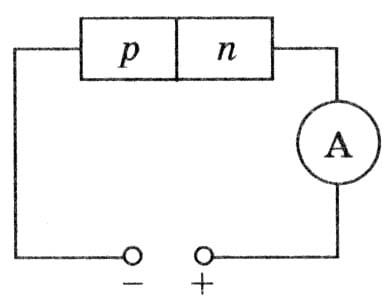

1 . К полупроводнику р-n-типа подключен источник тока, как показано на рисунке. Будет ли амперметр регистрировать ток в цепи?

1. нет;

2. определенного ответа дать нельзя;

3. да.

2. Какие диоды работают в режиме пробоя?

1. варикапы;

2. стабилитроны;

3. при пробое диоды выходят из строя.

3. Как называют средний слой у биполярных транзисторов?

1. эмиттер;

2. коллектор;

3. база.

4. При каких значениях светового потока фоторезистор обладает максимальной чувствительностью?

1. при малых;

2. при больших;

3. чувствительность не зависит от светового потока.

5. Управляемые выпрямители выполняются на базе:

1. диодов;

2. биполярных транзисторов;

3. тиристоров.

6. При какой схеме включения транзисторов коэффициент усиления по току меньше или равен 1.

1. с общей базой;

2. с общим эмиттером;

3. с общим коллектором.

7. Из каких элементов можно составить сглаживающие фильтры?

1. из резисторов;

2. из диодов;

3. из конденсаторов, индуктивных катушек, транзисторов, резисторов.

8. Основным назначением параметрического стабилизатора напряжения во вторичных источниках питания является…

1. Уменьшение коэффициента пульсаций на нагрузке;

2. Стабилизации напряжения на нагрузке;

3. Выпрямление входного напряжения.

9. Приведены временные диаграммы напряжения на входе (а) и выходе устройства (б). Данное устройство…

1. стабилизатор напряжения;

2. в ыпрямитель;

3. сглаживающий емкостной фильтр.

10. Какие транзисторы не применяются в полупроводниковых интегральных микросхемах?

1. биполярные;

2. полевые с затвором в виде p-n – перехода;

3. полевые с изолированным затвором.

11. Полевым транзистором называют электропреобразовательный прибор, в котором ток канала управляется электрическим полем, и предназначен для:

1. усиления мощности электромагнитных колебаний;

2. выпрямления напряжения;

3. стабилизации напряжения;

4. переключения в цепях переменного тока.

12. На рисунке изображена схема:

1. двухполупериодного выпрямителя с выводом средней точки обмотки трансформатора;

2. двухполупериодного, мостового выпрямителя;

3. однополупериодного выпрямителя;

4. трехфазного однополупериодного выпрямителя.

13. На рисунке изображенa структура:

1. тиристора;

2. биполярного транзистора;

3. стабилитрона;

4. полевого транзистора.

14.

15. Укажите номер рисунка с условным графическим обозначением стабилитрона.

1. 5;

2. 6;

3. 7;

4. 8.

16. Усилитель состоит из двух каскадов. Коэффициент усиления первого каскада – 50,

второго – 20. Общий коэффициент усиления:

1. 100;

2. 70;

3. 1000;

4. 30.

17. Эфективное поглощение света фотодиодами происходит на:

1. границе раздела области с противоположными числами проводимости одного и того же полупроводника;

2. вблизи контакта двух различных полупроводников;

3. металла и полупроводника;

4. во всех случаях.

18. Фототранзисторы, как правило, включены по схеме:

a) с общим эммитером;

b) с общим коллектором;

c) с общей базой.

19. На рисунке изображено условное обозначение элемента, выполняющего логическую операцию:

1. сложения (ИЛИ);

2. умножения (И);

3. инверсии (НЕ);

4. стрелка Пирса (ИЛИ-НЕ).

20. Микропроцессор – это информационное устройство которое обрабатывает информацию:

1. по логической схеме, определяемой случайным выбором соединения элементов;

2. по жесткой логической схеме, определяемой составом и соединением логических элементов;

3. по программе, задаваемой управляющими сигналами;

4. по логической схеме, определяемой только временем прихода сигнала.
