Приложение 3. Указания по производству работ
Срезка растительного слоя осуществляется при помощи 2-х бульдозеров ДЗ-109 мощностью 180 л.с. Площадка делится вдоль продольной оси на две части. С каждой части растительный слой перемещается за пределы площадки и складируется вдоль длинной стороны площадки по обе стороны на расстоянии 10 м от нижней бровки насыпи до края площадки.
Разработка планировочной выемки осуществляется комплектом машин. Бульдозер ДЗ-109 с мощностью двигателя 180 л.с. разрабатывает и перемещает грунт в зону насыпи на расстояние между центрами масс - lср=120 м. Оставшуюся часть выемки бульдозер сгребает в кучи. Экскаватор ЭО-3323А с емкостью ковша 0,5 м3 грузит грунт в 6 автосамосвалы марок ЗИЛ-130, которые в свою очередь перевозят грунт в зону насыпи.
Разработку котлована производят экскаватором ЭО-3323А с емкостью ковша 0,5 м3 уширенной лобовой проходкой с перемещением по зигзагу с погрузкой грунта в 3 автосамосвала марки ЗИЛ-130, которые перевозят грунт в зону насыпи.
Разравнивание грунта производится 2 бульдозерами ДЗ-27 мощностью 108 л.с. Разравнивание осуществляется горизонтальными слоями при продольном ходе бульдозера. Толщина слоев 0,2…0,4 м в рыхлом состоянии. Последовательность и число проходов бульдозера устанавливают в зависимости от ширины насыпи. Разравнивание производят от краев насыпи к ее середине с перекрытием предыдущего прохода на 0,3 м.
Уплотнение грунта осуществляется 4 прицепными кулачковыми катками на базе трактора Т-100. Уплотнение грунта ведут от краев насыпи к ее середине путем последовательных круговых проходок катка по всей площади насыпи, причем каждая проходка должна перекрывать предыдущую на 0,2…0,3 м. Закончив укатку всей площади за один раз, приступают ко второй проходке.
Приложение 4. Календарный график производства работ
№ п/п |
Обоснование ГЭСН |
Наименование работ |
Единицы измерения |
Количество единиц измерения |
Машиноемкость, маш*ч |
Машины |
Нормативная продолжительность работ |
Число смен в сутки |
Нормативная продолжительность, дн. |
Фактическая продолжительность, дн. |
% выполнения норм |
Год 2011 |
|||||||||||||
На единицу работы |
На весь объем |
Марка |
Количество |
Ч |
См. |
июнь |
июль |
август |
|||||||||||||||||
1-5 |
8-12 |
15-19 |
22-27 |
30-4 |
7-12 |
15-19 |
22-26 |
29-2 |
|||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
||
1 |
01-01-032-1 01-01-032-9 |
Срезка растительного слоя Разработка грунта 1 группы бульдозерами мощностью 180 л.с. с перемещением на 100 м. |
1000 м3 |
45,0 |
29,53 (3,25+2,92*9) |
1329 |
ДЗ-109 |
2 |
1329 |
166,1 |
3 |
27,69 |
25 |
110 |
|
2 |
|
|
|
|
|
|
|
||
2 |
01-01-032-1 01-01-032-9 |
Разработка планировочной выемки Разработка грунта 1 группы бульдозерами мощностью 180 л.с. с перемещением 120 м |
1000 м3 |
16,528 |
38,28 (3,85+3,13*11) |
633 |
ДЗ-109 |
2 |
633 |
79 |
2 |
19,8 |
18 |
110 |
|
|
|
|
|
2 |
|
|
|
||
2 |
01-01-013-13 |
Разработка грунта 1 группы с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,5 м3. |
1000 м3 |
7,812 |
27,26 |
212,9 |
ЭО-3323А |
1 |
213 |
26,6 |
2 |
13,3 |
12 |
111 |
|
|
|
|
|
1
|
|
|
|
||
3 |
01-01-013-13 |
Разработка котлована: Разработка грунта 1 группы с погрузкой на автомобили-самосвалы экскаваторами с ковшом вместимостью 0,5 м3. |
1000 м3 |
6,178 |
27,26 |
168,4 |
ЭО-3323А |
1 |
168,4 |
21,05 |
2 |
10,5 |
10 |
105 |
|
|
|
1 |
|
|
|
|
|
||
4 |
01-01-049-1 |
Срезка недобора грунта в грунте 3 группы (котловане) бульдозером мощностью 108 л.с. Толщина слоя 10 см |
1000 м3 |
0,182 |
10,3 |
1.87 |
ДЗ-27 |
1 |
1,9 |
0,2 |
1 |
1 |
1 |
100 |
|
|
|
|
|
|
|
|
|
||
5 |
01-02-002-1 |
Разравнивание грунта перед уплотнением бульдозером мощностью 108 л.с. Толщина слоя 10 см. |
1000 м3 |
15,85 |
23,32 |
369,6 |
ДЗ-27 |
1 |
369,6 |
46,2 |
2 |
23,1 |
21 |
110 |
|
|
|
1 |
|
|
|
|
|
||
6 |
01-02-002-2 |
Уплотнение грунта прицепными кулачковыми катками 8 т. за 10 проходов по одному следу при толщине слоя 15 см. |
1000 м3 |
22,716 |
36,36 |
826 |
Трактор |
2 |
826 |
103,2 |
2 |
25,8 |
25 |
103 |
|
|
|
2 |
|
|
|
|
|
||
7 |
01-01-110-1 |
Планировка откосов выемки и насыпи экскаватором с ковшом 0,65 м3 при погрузке в автомобили самосвалы |
1000 м3 |
0,087 |
16,05 |
1,39 |
ЭО-4224 |
1 |
1,39 |
0,17 |
1 |
1 |
1 |
|
|
2 |
|
|
9
|
|
|
2 |
1
1 |
Ведомость машин


№ п/п |
Наименование работ |
Наименование машины, марка |
Основная техническая характеристика |
Количество |
1 |
Срезка растительного слоя |
Бульдозер ДЗ-109 |
180 л.с. |
2 |
2 |
Разработка планировочной выемки |
Бульдозер ДЗ-109 |
180 л.с. |
1 |
Экскаватор ЭО-3323А |
0,5 м3 |
1 |
||
3 |
Разработка котлована |
Экскаватор ЭО-3323А |
0,5 м3 |
1 |
4 |
Разравнивание грунта перед уплотнением |
Бульдозер ДЗ-27 |
108 л.с. |
1 |
5 |
Уплотнение грунта |
Прицепные кулачковые катки Трактор Т-100 |
10 т. 108 л.с |
2 |
6 |
Планировка откосов |
Экскаватор ЭО-4224 |
0,65 м3 |
1 |

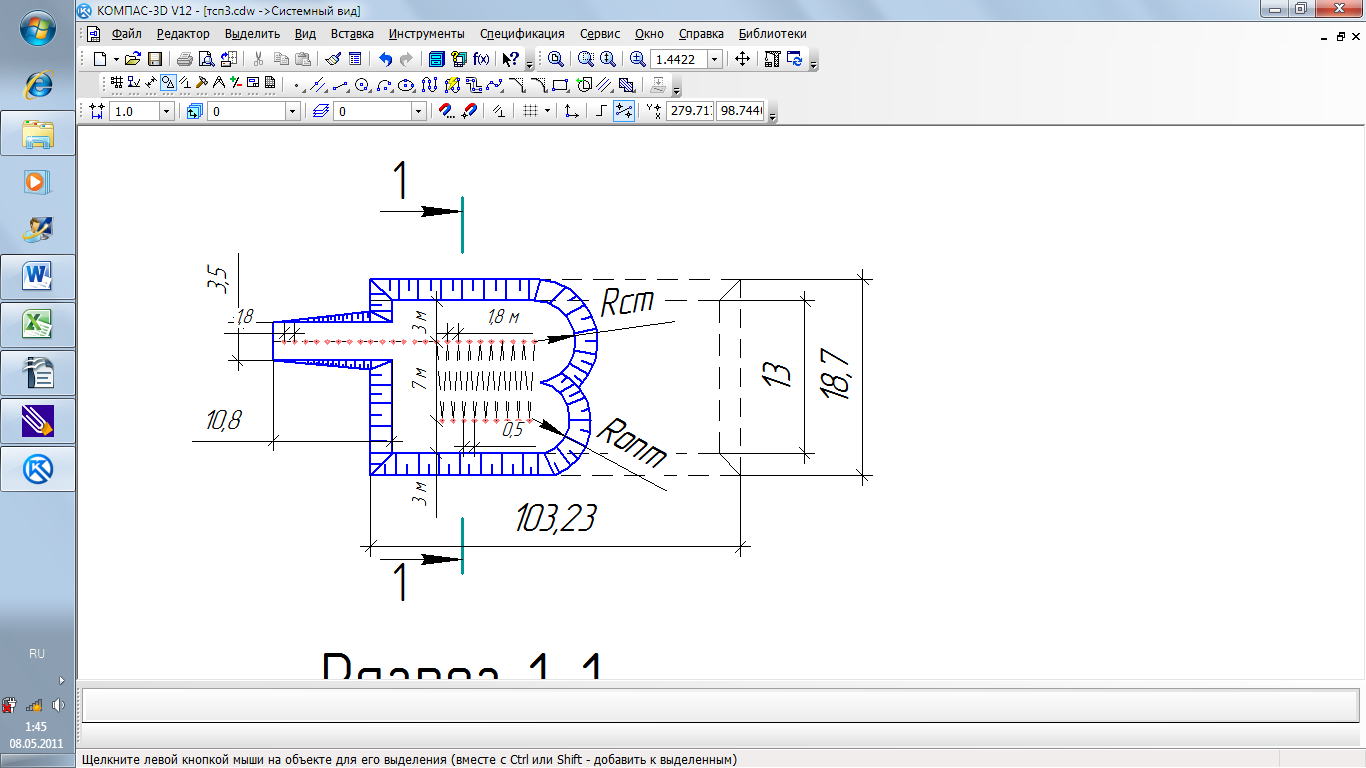

Определение схемы забоя экскаватора
Так как ширина котлована поверху составляет 19,8 м, это значение находится в пределах
от 2 до 2,8 Rнаиб, то котлован целесообразно разрабатывать уширенной лобовой проходкой с
перемещением экскаватора по зигзагу.
Применяем экскаватор одноковшовый марки ЭО-3323А
Rmax=6,8м. Rопт=0,9 Rmax=6,12 м.
Rminст=3,5м. ln=0,7Rminст=2,45м.
Определяем ширину проходки (Вз) при движении по схеме «зигзаг»
Вз=Вn+2
Rminст=2
+2
Rminст
=18,22<BK=19,2
м
Корректируем. Принимаем ln=1,8, тогда Вз=18,7 м
Определяем ширину проходки понизу
bз=2
+2Rminст=13
м.

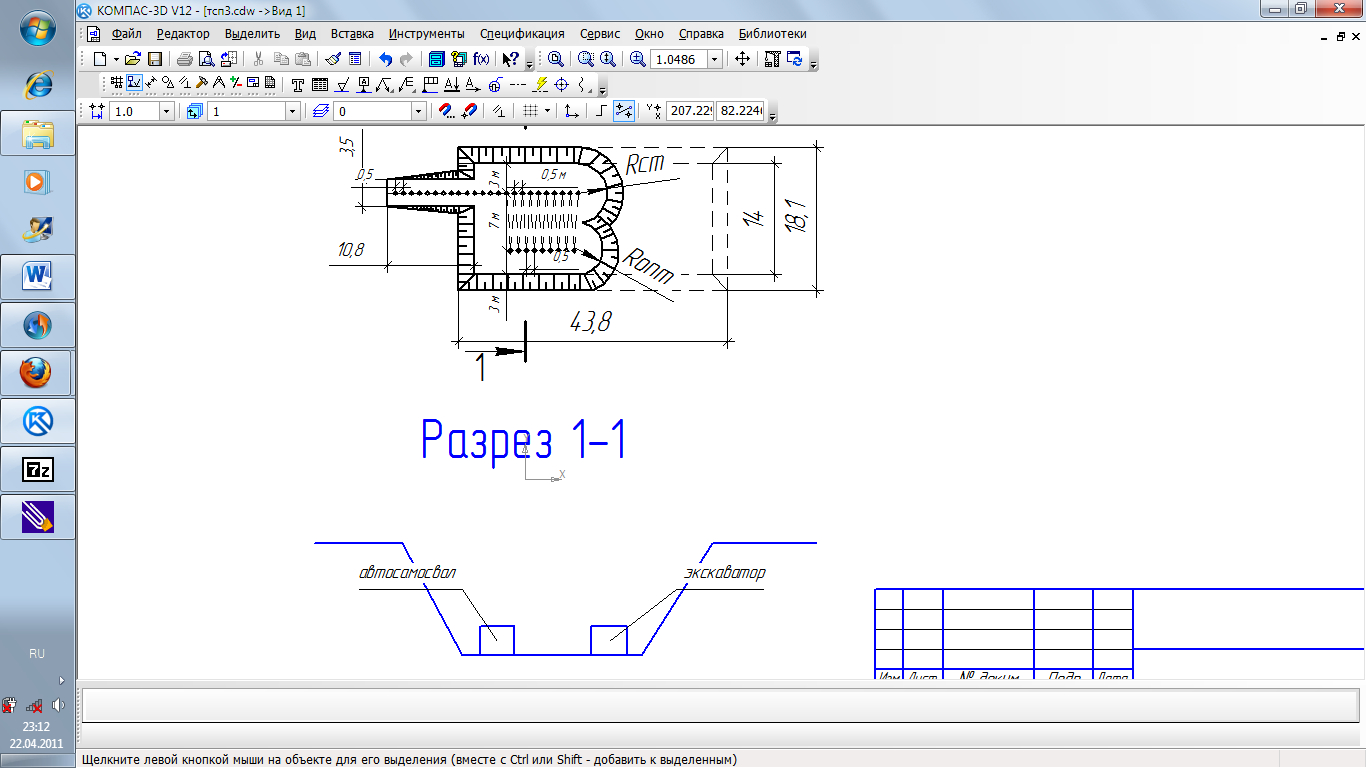

Результаты расчетов наносим на план котлована.
