ГОУ ВПО «Магнитогорский государственный технический университет им. Г. И. Носова»
Архитектурно-строительный факультет
Кафедра строительного производства и автомобильных дорог
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовому проекту на тему:
Технологическая карта на производство земляных работ
Проект выполнил
студент
группы
(подпись) (фамилия, инициалы)
Руководитель
проекта
(подпись) (фамилия, инициалы)
Магнитогорск 2011
Оглавление
1. Исходные данные для проектирования производства земляных работ 2
2. Расчет вертикальной планировки площадки и разработки котлована. 3
2.1 Подсчет объема котлована 3
2.2 Определение объемов работ при планировке площадки 3
Таблица 2.3 Ведомость объемов насыпей и выемок по квадратам 6
3. Срезка растительного слоя 8
4. Разработка планировочной выемки 10
Таблица 6.1 Распределение объемов грунта по вариантам и машинам 12
Таблица 6.2 Калькуляция машиноёмкости и продолжительности работ 13
Таблица 6.3 Сравнение вариантов производства работ 15
6. Расчет количества автосамосвалов 16
Таблица 6.4 Ведомость объемов работ 17
Таблица 6.5 Окончательный комплект машин и затрат по видам работ 18
7. Распределение земляных масс 18
Таблица 7.1 Распределение земляных масс 19
Библиографический список 20
Приложение 1. Указания по технике безопасности 21
Приложение 2. Операционный контроль качества работ 22
Приложение 3. Указания по производству работ 23
Приложение 4. Календарный график производства работ 24
1. Исходные данные для проектирования производства земляных работ
№ п/п |
Наименование показателя |
Обозначение |
Значение показателя |
||||||
1 |
2 |
3 |
4 |
||||||
1 |
Строительная площадка |
длина, м |
L1 |
600 |
|||||
ширина.м |
L2 |
300 |
|||||||
2 |
Уклон |
i |
0,002 |
||||||
3 |
Значение горизонталей, м |
А |
62,50 |
||||||
Б |
63,00 |
||||||||
В |
63,50 |
||||||||
Г |
64,00 |
||||||||
Д |
64,50 |
||||||||
4 |
Котлован |
длина,м |
aк |
100 |
|||||
ширина, м |
вк |
16 |
|||||||
глубина.м |
Нк |
3,4 |
|||||||
5 |
Привязка котлована к центру площадки, м |
L3 |
0 |
||||||
L4 |
75 |
||||||||
6 |
Наименование и характеристика грунтов: -плотность, кг/м3 |
γ |
Растительный слой |
Лёсс тугопластичный с примесью гравия или гальки |
|||||
1400 |
1800 |
||||||||
7 |
Группа по трудности разработки |
экскаваторами |
- |
1 |
1 |
||||
бульдозерами |
- |
2 |
1 |
||||||
скреперами |
- |
1 |
2 |
||||||
вручную |
- |
2 |
2 |
||||||
8 |
Коэффициент откоса |
1:m |
1:1 |
1:0,5 |
|||||
9 |
Коэффициент первоначального разрыхления |
Кп.р. |
0,22-0,28 |
0,18-0,24 |
|||||
10 |
Коэффициент остаточного разрыхления |
Ко.р. |
0,05-0,07 |
0,03-0,06 |
2. Расчет вертикальной планировки площадки и разработки котлована.
Площадка размером 600×300 м. Рельеф задан горизонталями. Земляное сооружение – котлован с размерами в плане понизу 100×16 м, глубиной 3,4 м. Грунт – лёсс тугопластичный с примесью гравия или гальки, плотностью γ=1800 кг/м3. Коэффициент откоса – m=0,5. Коэффициент остаточного разрыхления -Ко.р =0,06, первоначального разрыхления - Кп.р.=0,24. Для насыпи m=2. Группа грунта по трудности разработки «1» для экскаватора, «1» для бульдозера, «2» для скрепера, «2» - вручную.
2.1 Подсчет объема котлована
Так как котлован находится в зоне насыпи, необходимо определить рабочую отметку центра котлована. Рабочая отметка центра котлована hрц.к. =-0,065. Скорректированная глубина котлована – Н’к=Нк-hрц.к.-hН=3,4-0,065-0,1=3,235 м. Принимаем Н’к=3,2м. (гдеhН – высота недобора грунта hН=0,1 м).
Длина котлована понизу ак=100 м.
Длина котлована поверху Ак= ак+2mН’к=100+2*0,5*3,2=103,23 м.
Ширина котлована понизу bк=16 м.
Ширина котлована поверху Bк=bк+2mН’к=16+2*0,5*3,2=19,2 м2.
Площадь основания котлована понизу Fкн=100×16=1600 м2.
Площадь основания котлована поверхуFкв=103,23×19,2=1982,016 м2.
Объем котлована Vк=Н’к*(Fкн+Fкв)/2=6178 м3.
2.2 Определение объемов работ при планировке площадки
Площадка разбита на 18 квадратов. Сторона квадрата равна 100 м.

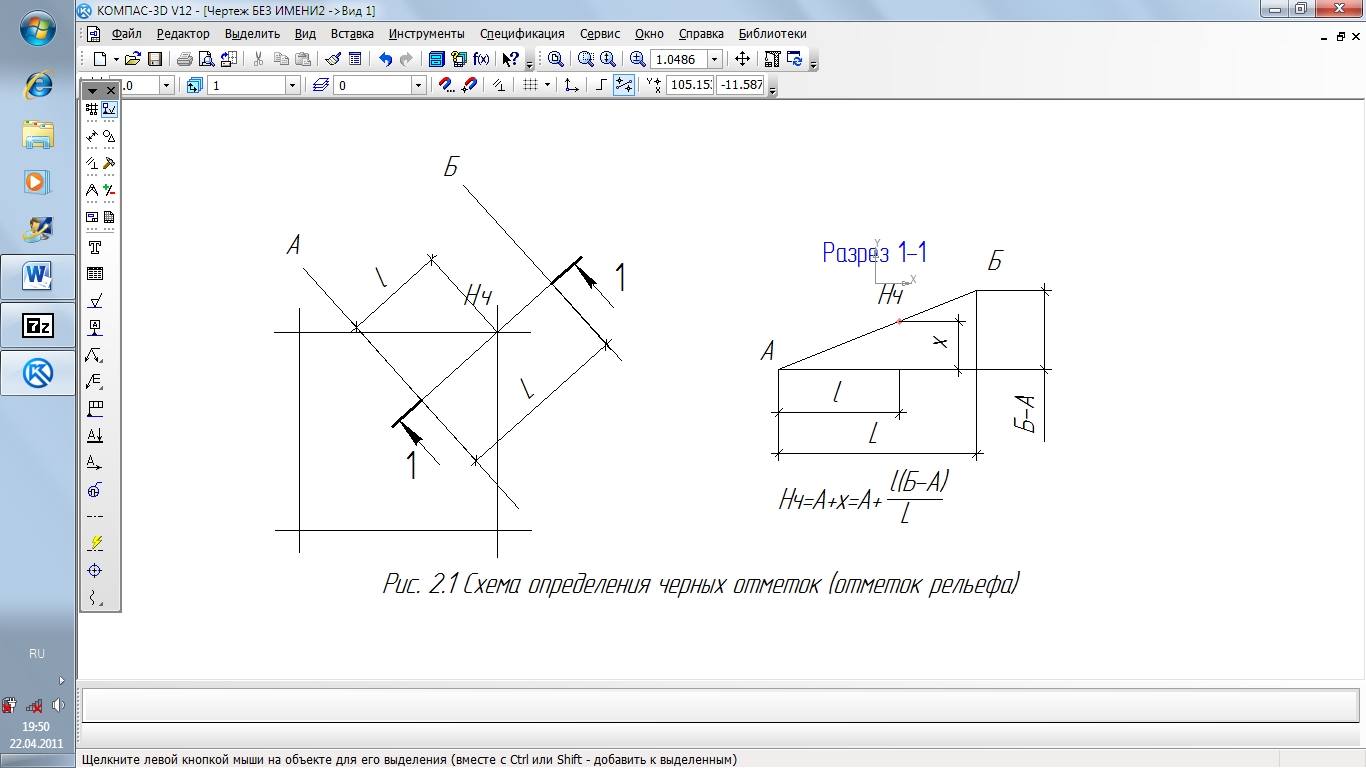

По исходному плану площадки определяем черные отметки.
Определяем среднюю отметку планировки – Н0 =(253,64+1783,24+2548,24)/4*18=63,682 м.
Определяем DН=VВ*(1+Кор)/а2n=6178*(1+0,06)/1002*18=0,036 м.
Скорректированная отметка планировки – Н’0=63,682 +0,036=63,71 м.
Определяем красные отметки всех вершин площадки по формуле
Нкр= Н’0±li, м.
Находим рабочие отметки hр= Нч-Нкр
Полученные данные сводим в таблицу 2.2
Таблица 2.2
№ |
Нч |
Н’0 |
±li |
Нк |
hр |
1 |
63.57 |
63.71 |
-0.6 |
63.11 |
0.46 |
2 |
63.59 |
63.71 |
-0.2 |
63.51 |
0.08 |
3 |
63.76 |
63.71 |
-0.2 |
63.51 |
0.25 |
4 |
63.98 |
63.71 |
0 |
63.71 |
0.27 |
5 |
64.44 |
63.71 |
0.2 |
63.91 |
0.53 |
6 |
64.55 |
63.71 |
0.4 |
64.11 |
0.44 |
7 |
63.63 |
63.71 |
0.6 |
64.31 |
-0.68 |
8 |
63.05 |
63.71 |
-0.6 |
63.11 |
-0.06 |
9 |
63.13 |
63.71 |
-0.2 |
63.51 |
-0.38 |
10 |
63.45 |
63.71 |
-0.2 |
63.51 |
-0.06 |
11 |
63.81 |
63.71 |
0 |
63.71 |
0.1 |
12 |
64.21 |
63.71 |
0.2 |
63.91 |
0.3 |
13 |
64.29 |
63.71 |
0.4 |
64.11 |
0.18 |
14 |
63.87 |
63.71 |
0.6 |
64.31 |
-0.44 |
15 |
62.54 |
63.71 |
-0.6 |
63.11 |
-0.57 |
16 |
62.74 |
63.71 |
-0.2 |
63.51 |
-0.77 |
17 |
63.21 |
63.71 |
-0.2 |
63.51 |
-0.3 |
18 |
63.69 |
63.71 |
0 |
63.71 |
-0.02 |
19 |
64.06 |
63.71 |
0.2 |
63.91 |
0.15 |
20 |
64.47 |
63.71 |
0.4 |
64.11 |
0.36 |
21 |
64.14 |
63.71 |
0.6 |
64.31 |
-0.17 |
22 |
62.12 |
63.71 |
-0.6 |
63.11 |
-0.99 |
23 |
62.55 |
63.71 |
-0.2 |
63.51 |
-0.96 |
24 |
63.14 |
63.71 |
-0.2 |
63.51 |
-0.37 |
25 |
63.67 |
63.71 |
0 |
63.71 |
-0.04 |
26 |
64.01 |
63.71 |
0.2 |
63.91 |
0.1 |
27 |
64.35 |
63.71 |
0.4 |
64.11 |
0.24 |
28 |
64.32 |
63.71 |
0.6 |
64.31 |
0.01 |
Таблица 2.3 Ведомость объемов насыпей и выемок по квадратам
№ квадрата |
Рабочие отметки, м |
Средние рабочие отметки, hср |
Площадь фигур, м2 |
Основные объемы, м3 |
Дополнительные объемы (откосы), м3 |
Общие объемы, м3 |
||||||||||||
h1 |
h2 |
h3 |
h4 |
h5 |
выемка (+) |
насыпь (-) |
|
выемка (+) |
насыпь (-) |
Скорректированные выемки |
||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
|||||
1а |
0.46 |
0.28 |
0 |
0 |
|
0.185 |
7400 |
1369 |
- |
5.256 |
1374 |
|
1385 |
|||||
1б |
0 |
0 |
-0.18 |
-0.06 |
- |
-0.06 |
2600 |
- |
156 |
0.007 |
- |
156 |
- |
|||||
2а |
0,28 |
0,25 |
0 |
0 |
- |
0.133 |
7000 |
931 |
- |
1.8 |
933 |
- |
940 |
|||||
2б |
0 |
0 |
-0.06 |
-0.018 |
- |
-0.06 |
3000 |
- |
180 |
- |
- |
180 |
- |
|||||
3а |
0.25 |
0.27 |
0.1 |
0 |
0 |
0.124 |
9160 |
1135.84 |
- |
- |
1136 |
- |
1145 |
|||||
3б |
0 |
0 |
-0.06 |
- |
- |
-0.02 |
840 |
- |
16.8 |
1.7 |
- |
19 |
- |
|||||
4 |
0.27 |
0.53 |
0.3 |
0.1 |
- |
0.3 |
10000 |
3000 |
- |
4.4 |
3004 |
- |
3028 |
|||||
5 |
0.53 |
0.44 |
0.18 |
0.3 |
- |
0.363 |
10000 |
3630 |
- |
6 |
3636 |
- |
3666 |
|||||
6а |
0.44 |
0 |
0 |
0.18 |
- |
0.156 |
2800 |
434 |
- |
6.645 |
441 |
- |
444 |
|||||
6б |
0 |
-0.68 |
-0.44 |
0 |
- |
-0.28 |
7200 |
- |
2016 |
5.875 |
- |
2022 |
- |
|||||
7 |
-0.06 |
-0.18 |
-0.57 |
-0.57 |
- |
-0.345 |
1000 |
- |
3450 |
4.1 |
- |
3454 |
- |
|||||
8 |
-0.18 |
-0.06 |
-0.03 |
-0.57 |
- |
-0.278 |
1000 |
- |
2780 |
- |
- |
2780 |
- |
|||||
9а |
0 |
0.1 |
0 |
- |
- |
0,033 |
320 |
10.56 |
- |
- |
11 |
- |
11 |
|||||
9б |
-0.06 |
0 |
0 |
-0.02 |
-0.3 |
-0.076 |
9680 |
- |
735.68 |
- |
- |
736 |
- |
|||||
10а |
0.1 |
0.3 |
0.15 |
0 |
0 |
0.11 |
9700 |
1067 |
- |
- |
1067 |
- |
1075 |
|||||
10б |
0 |
0 |
-0,02 |
- |
- |
-0.007 |
300 |
- |
2.1 |
- |
- |
2 |
- |
|||||
11 |
0.3 |
0.18 |
0.36 |
0.15 |
- |
0.248 |
10000 |
2480 |
- |
- |
2480 |
- |
2499 |
Продолжение таблицы 2.3
12а |
0.18 |
0 |
0 |
0.36 |
- |
0.135 |
4200 |
567 |
- |
- |
567 |
- |
571 |
12б |
0 |
-0.44 |
-0.17 |
0 |
- |
-0.153 |
5800 |
- |
887.4 |
2.8 |
- |
890 |
- |
13 |
-0.57 |
-0.57 |
-0.76 |
-0.99 |
- |
-0.723 |
10000 |
- |
7230 |
35.84 |
- |
7266 |
- |
14 |
-0.57 |
-0.3 |
-0.37 |
-0.76 |
- |
-0.5 |
10000 |
- |
5000 |
9 |
- |
5009 |
- |
15 |
-0.3 |
-0.02 |
-0.04 |
-0.37 |
- |
-0.183 |
10000 |
- |
1830 |
1.8 |
- |
1832 |
- |
16а |
0 |
0.15 |
0.1 |
0 |
- |
0.063 |
5700 |
359.1 |
- |
0.02 |
359 |
- |
362 |
16б |
-0.02 |
0 |
0 |
-0.04 |
- |
-0.015 |
4300 |
- |
64.5 |
0.010 |
- |
65 |
- |
17 |
0.15 |
0.36 |
0.24 |
0.1 |
- |
0.213 |
10000 |
2130 |
- |
0.9 |
2131 |
- |
2148 |
18а |
0.36 |
0 |
0 |
0.01 |
0.24 |
0.122 |
8496 |
1036.51 |
- |
0.7 |
1037 |
- |
1045 |
18б |
0 |
-0.17 |
0 |
- |
- |
-0.057 |
1504 |
- |
85.73 |
0.226 |
- |
86 |
- |
Котлован 6130 6130 6178
Итого 24306 24497
% ошибки=(24497-24306)/24306*100=0,8%
