2.3.3. Диаграмма–треугольник

При большом числе механических анализов для графического их изображения удобно пользоваться треугольником Фере (рис.2).

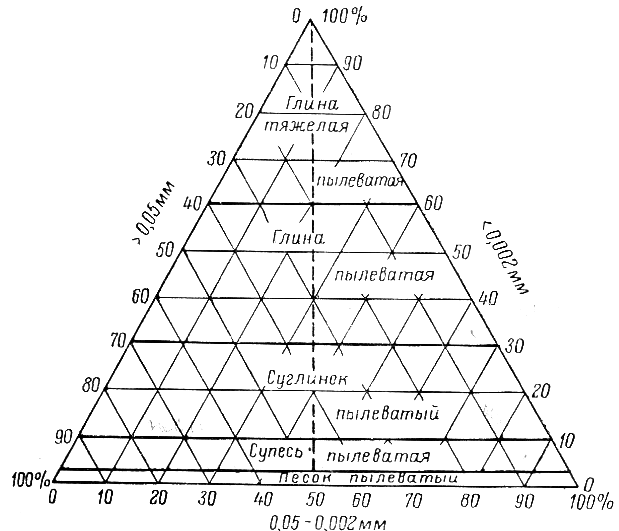

Рис. 2. Треугольник гранулометрического анализа

Этот способ довольно груб, но зато он позволяет наносить на один чертеж очень большое число анализов. Гранулометрический состав каждого грунта изображается при этом в виде точки. Кроме того, разбивая треугольник на части в соответствии с той или иной трехчленной классификацией, можно сразу, по положению точки внутри треугольника, определить наименование грунта по принятой классификации. На рис.2 отражена классификация грунтов по Охотину.

К глинистым относятся частицы размером менее 0,002 мм. Выделение глинистых частиц производят обычно отмучиванием, по скорости падения частиц в воде, для определения используется формула Стокса. Для глинистых частиц характерны не только определенные размер, форма и особый минеральный состав, но и своеобразные свойства. Естественно, что чем больше в глинистой породе содержится глинистых частиц, там большим своеобразием состава и свойств она обладает.

Пылеватые (алевритовые) частицы размером 0,002–0,05 мм по своему составу и свойствам существенно отличаются как от глинистых, так и от песчаных. В их минеральном составе обычно преобладает кварц, а мелко пылеватые частицы целиком состоят из обломков кварца. Форма пылеватых частиц приближается к сферической, в зависимости от условий образования они имеют различную степень окатанности, но в большинстве случаев плохо окатаны, угловаты.

Глинистые свойства у пылеватых частиц выражены слабо. Они обладают значительно меньшей связностью, капиллярностью и пластичностью, слабовлагоемки и от глинистых фракций отличаются заметной водопроницаемостью. Самое главное свойство пылеватых частиц состоит в том, что при увлажнении они легко теряют свою незначительную связность и приобретают подвижность. Поэтому пылеватые породы всегда легко размокают и быстро переходят в плывунное состояние, а при промерзании весьма склонны к пучению. Эти отрицательные свойства, которые приобретают породы при повышенном содержании в их составе пылеватых частиц, приводят к необходимости даже при классификации подчеркивать их пылеватость.

Песчаные, или псаммитовые (размером 0,052 мм), а также гравийно-галечные и другие крупнообломочные, или псефитовые частицы состоят из обломков минералов и пород. В зависимости от условий образования они могут быть окатанными или угловатыми. В соответствии с этим их подразделяют на гравий и дресву, гальку и щебень, валуны и глыбы. По своим свойствам псаммитовые и псефитовые частицы резко отличаются как от пылеватых (алевритовых), так и, особенно, от глинистых (пелитовых). Они невлагоемки обладают хорошей водоотдачей, водопроницаемы и сильно водопроницаемы.

Капиллярные свойства и влагоемкость в сравнительно слабой степени проявляются только у песков тонко-, мелко- и отчасти среднезернистых.

При инженерно-геологическом изучении обломочных и глинистых пород почти всегда целесообразно определять их гранулометрическпй состав. Это, дополнительно к вышеописанному, позволяет:

- классифицировать их на типы, которые можно выделять на геологических колонках, разрезах, картах и т. д.;

- давать структурную характеристику пород;

- сравнивать эти породы между собой в колонках и на разрезах на разных глубинах и участках, оценивать степень их однородности в пределах той или иной строительной площадки;

- примерно судить об особенностях условий образования пород и их минеральном составе;

- примерно характеризовать их физико-механические свойства.
