Требования к арматурным и закладным изделиям.
Форма и размеры арматурных и закладных изделий должны соответствовать указанным в рабочей документации. Точность размеров, качество поверхностей, прочность сварных соединений арматурных и закладных изделий должны удовлетворять требованиям ГОСТ-10922 и ГОСТ-23279.
Поверхности арматуры и закладных деталей, арматурных выпусков и соединительных деталей должны иметь антикоррозионное покрытие.
Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой передаточной прочности, назначаемой в зависимости от нормируемой передаточной прочности.
Положение арматуры, закладных деталей и монтажных петель в изделиях должно соответствовать проектному, указанному в рабочих чертежах изделий.
Требования к материалам.
Вяжущие, заполнители, вода и добавки для бетонов различных видов, используемых для изготовления изделий в соответствии с рабочей документацией на них, должны удовлетворять требованиям стандартов.
Стальные арматурные и закладные изделия должны быть изготовлены их стали классов и марок, указанных в рабочей документации на бетонные и железобетонные изделия в соответствии с требованиями действующих нормативных документов в зависимости от характера воспринимаемых нагрузок и температурных условий работы изделий в условиях эксплуатации.
Монтажные петли следует изготавливать из стержневой гладкой горячекатаной арматурной стали класса А-I марок СтЗпс и СтЗсп или периодического профиля класса Ас-II марки 10ГТ по ГОСТ 5781.
Состав работ:
- Сварка закладных изделий
- Заполнение швов раствором
Расход материалов на 100 деталей (согласно технической карте и СНиП 4-2-82):
-
Раствор готовый кладочные цементный, марка 100
м³
0,7
Электроды диаметром 6мм Э42
т.
0,01
Краска
т.
0,0023
При помощи раствора марки 100 устраивается растворная постель, замоноличиваются стыки. При помощи электродов выполняется сварка закладных деталей.
2.1.3. Орудия труда.
Согласно картам трудового процесса на монтаж электропанелей, подбираются необходимые приспособления, необходимая оснастка, инвентарь, а также необходимый кран по грузоподъемности.
Наименование и количество необходимой оснастки представлено в таблице.
Перечень машин, инструментов и приспособлений для оснащения рабочих мест.
Наименование машин, инструментов и приспособлений. |
Примечание. |
Количество, шт. |
ГОСТы и предприятия изготовители. |
Машины. |
|||
Кран башенный КБ-403Б |
Монтаж конструкций. |
1 |
Серийное производство. |
Инструменты, инвентарь. |
|||
Монтажный лом. |
Перемещение панели при выверке, рихтование панели в проектное положение. |
3 |
1405-84 |
Растворная лопата. |
Подача и расстилание раствора. |
2 |
3620-63 |
Кельма. |
Подача малых порций раствора, разравнивание, расстилание и подрезка при устройстве раствора. |
2 |
9533-81 |
Строительный молоток. |
Нанесение ударов при монтаже. |
1 |
11042-90 |
Рейка-отвес. |
Проверка правильности установки панели. |
1 |
Трест «МосоргСтрой» |
Щетка стальная. |
Очистка поверхности и закладных деталей. |
1 |
10597-87 |
Рулетка стальная. |
Измерение необходимых деталей. |
1 |
7502 |
Комплект электросварочного оборудования |
Сварка закладных изделий |
1 |
ОАО «МашСтрой» |
Приспособления. |
|||
Строп двухветвевой грузоподъемностью 6,3т. |
Захват и подъем конструкции. |
1 |
ОАО «МашСтрой» |
Ящик-контейнер для раствора вместимостью 0,3м³. |
Подача цементного –песчаного раствора. |
1 |
ОАО «МашСтрой» |
Столик-стремянка. |
Для перемещения рабочего по этажам. |
1 |
Трест «МосоргСтрой» |
Ведро. |
Для воды. |
1 |
- |
Ящик деревянный. |
Емкость для ручного инструмента. |
1 |
Трест «МосоргСтрой» |
Каска. |
Обеспечение безопасности труда монтажников. |
2 |
9819-61 |
2.1.4. Состав работы и технология строительно–монтажного процесса.
До начала монтажа электропанелей должны быть выполнены организационно-подготовительные мероприятия в соответствовать со СНиП 3.01.01-85 "Организация строительного производства".
До начала работ необходимо:
- смонтировать наружные и внутренние стеновые панели и стеновые панели лестничной клетки;
- доставить на рабочее место инструмент, инвентарь, приспособления, материалы и расположить их в соответствии со схемой организации рабочего места.
Порядок рабочих операций:
- подготовка панели к строповке (очистка от грязи, наплывов бетона);
- строповка панели;
- подъем, подача и прием элетропанели на месте установки;
- устройство постели из цементного раствора;
- установка, приведение электропанели в проектное положение и ее выверка;
- сварка закладных и соединительных деталей;
- расстроповка электропанели;
- уплотнение раствора в швах.
2.1.5. Организация рабочего места.

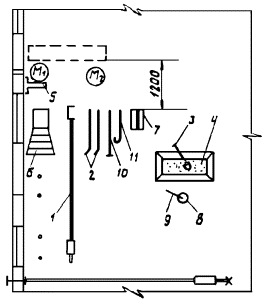

Схема организации рабочего места с указанием расстановки людей, размещения машин, приспособлений, устройств и материалов (карта КТ-4.1-8.67-77):
-
рабочие места монтажников
1 - струбцина с подкосом; 2 - ломы; 3 - лопата; 4 - ящик с раствором; 5 - отвес-рейка; 6 - площадка монтажника; 7 - ящик с инструментами; 8 - ведро с водой; 9 - метла; 10 - подштопка; 11 - тяга для дистанционной расстроповки
