Упражнение № 2-02. Работа с Панелями расширенных команд

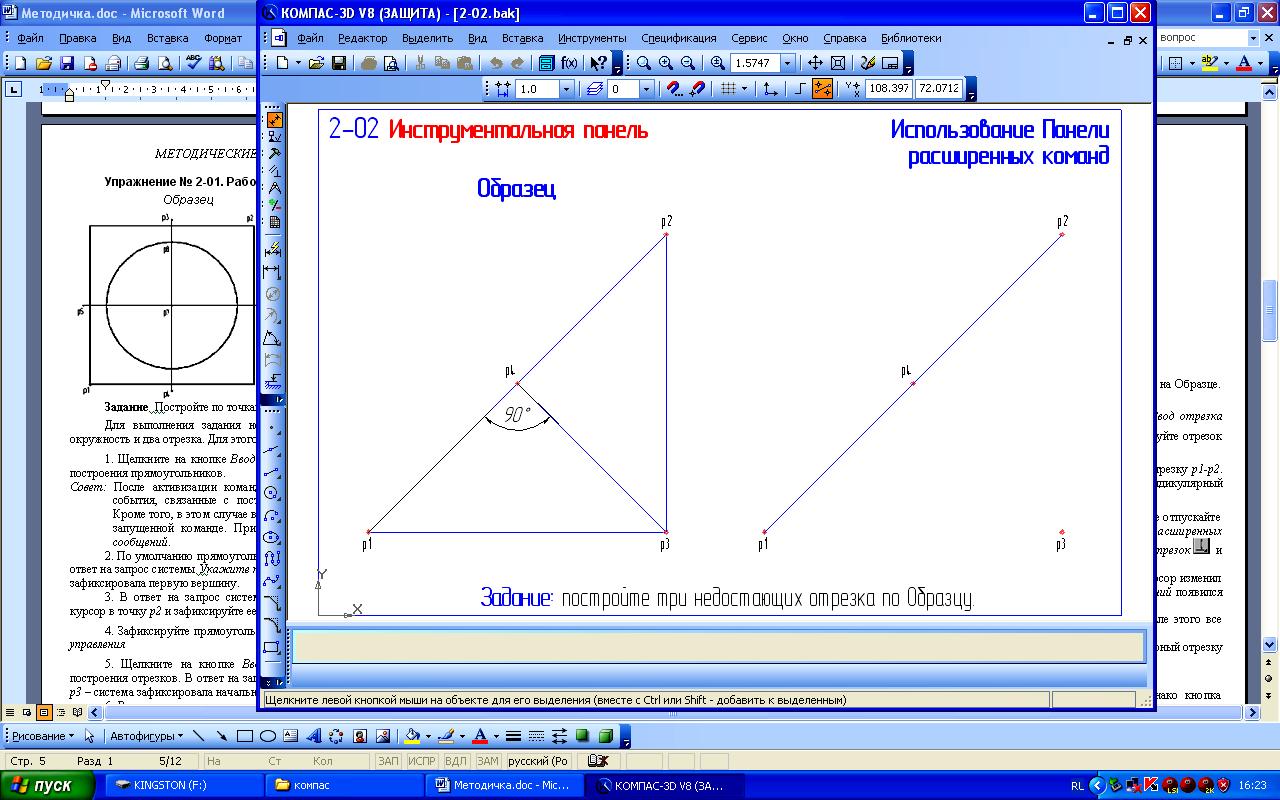

Образец
Задание Последовательно постройте отрезки р1-р3, р3-р4 и р2-р3 так, как показано на Образце. Отрезок р3-р4 должен быть перпендикулярен отрезку р1-р2.
1. Построим отрезок р1-р3. Он строится
указания двух точек. Включите команду
Ввод отрезка
щелчком на одноименной кнопке,
последовательно укажите точки р1 и
р3 и зафиксируйте отрезок нажатием
кнопки Создать объект
2. Построим отрезок р3-р4. По условию задания он должен быть перпендикулярен отрезку р1-р2. Вариант построения отрезка по двум точкам не позволяет нам построить строго перпендикулярный отрезок, поэтому обратимся к Панели расширенных команд.
3. Для вызова Панели расширенных команд
щелкните на кнопке Ввод отрезка
и не отпускайте кнопку мыши. Через
короткий промежуток времени раскроется
соответствующая Панель расширенных
команд. Не отпуская левую кнопку мыши,
поместите курсор на кнопку Перпендикулярный
отрезок
и отпустите кнопку мыши.
4. После этого система перешла в режим построения перпендикулярных отрезков, курсор изменил свою форму, превратившись в ловушку для выбора объектов - мишень, а в Строке сообщений появился запрос системы Укажите кривую для построения перпендикулярных отрезков.
5. В ответ на запрос системы укажите мишенью любую точку отрезка р1-р2. После этого все последующие отрезки будут строиться строго перпендикулярно указанному отрезку.
6. Затем щелкните в точках р3 и р4 - система построила отрезок р3-р4, перпендикулярный отрезку р1-р2.
7. Зафиксируйте отрезок нажатием кнопки Создать объект
8. Последний отрезок р2-р3 удобнее
вновь построить по двум его точкам.
Однако кнопка Перпендикулярный отрезок
заменила кнопку по умолчанию Ввод
отрезка
.
Чтобы вернуть нужную кнопку на место,
необходимо вызвать на экран Панель
расширенных команд.
9. Щелкните на кнопке Перпендикулярный
отрезок
и не отпускайте кнопку мыши. Через
короткий промежуток времени раскроется
Панель расширенных команд. Поместите
курсор на кнопку Ввод отрезка
и отпустите кнопку мыши - система перешла
в режим построения отрезка по двум
точкам.
9. Для построения отрезка последовательно укажите точки р2 и р3.
10. Зафиксируйте отрезок нажатием кнопки Создать объект
11. Сохраните текущий документ с помощью команды Файл - Сохранить как с именем 2-02.frw на диске D: в папке, соответствующей номеру вашей группы.
Упражнение № 2-03. Работа с Панелью специального управления

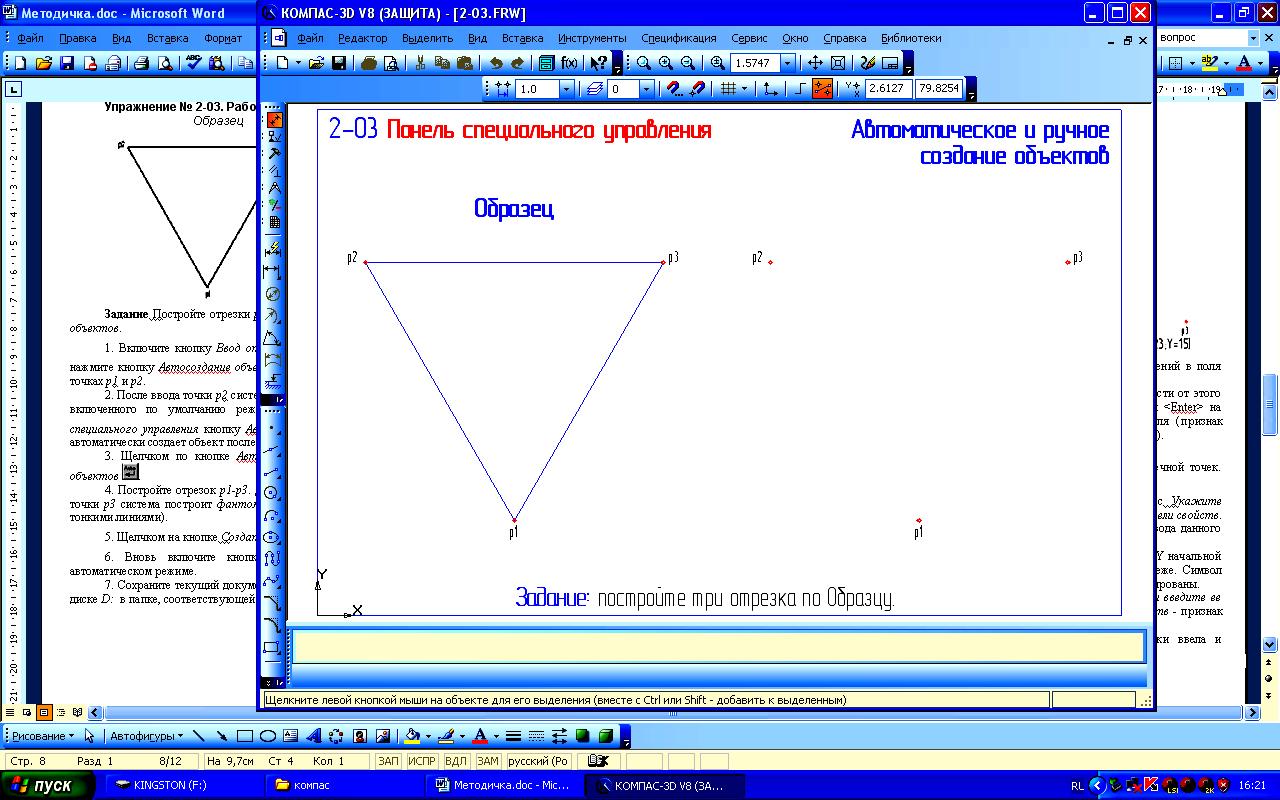

Образец
Задание Постройте отрезки р1-р2, р1-р3 и р2-р3 в режимах автоматического и ручного создания объектов.
1. Включите кнопку Ввод отрезка
на ИП Геометрия. На Панели специального
управления нажмите кнопку Автосоздание
объекта
.
Для построения отрезка р1-р2
последовательно щелкните в точках р1
и р2.
2. После ввода точки р2 система автоматически построит заданный отрезок. Это результат работы включенного по умолчанию режима автоматического создания объектов. Найдите на Панели специального управления кнопку Автосоздание объекта - она включена. В этом режиме система автоматически создает объект после ввода минимального набора его параметров.
3. Щелчком по кнопке Автосоздание объекта отключите режим автоматического создания объектов .
4. Постройте отрезок р1-р3. Для этого последовательно щелкните в точках р1 и р3. После ввода точки р3 система построит фантом отрезка (фантом – предварительный эскиз объекта - отображается тонкими линиями).
5. Щелчком на кнопке Создать объект вручную закончите построение отрезка.
6. Вновь включите кнопку Автосоздание объекта и постройте отрезок р2-р3 в автоматическом режиме.
7. Сохраните текущий документ с помощью команды Файл - Сохранить как с именем 2-03.frw на диске D: в папке, соответствующей номеру вашей группы.
