Требования к оформлению практической работы

В отчете необходимо указать:

• тему;

• цель практической работы;

• типы документов, создаваемых в КОМПАС 3D, их расширения;

• основные элементы интерфейса программы КОМПАС 3D, основные панели и их назначение.

Критерии оценки

На практические занятия по данной теме отводится 6 часов. Оформление отчета осуществляется дома. Практические задания выполняются по инструкции. На последнем занятии выполняется самостоятельная работа.

Оценка «отлично» ставится в том случае, если студент:

- правильно и самостоятельно (без подсказки преподавателя) выполнил задание (или имеются несущественные замечания),

- верно ответил на контрольные вопросы,

- правильно оформил отчет по практическому занятию.

Оценка «хорошо» ставится в том случае, если студент:

- выполнил задание правильно, но при выполнении задания обращался за помощью к преподавателю,

- верно ответил на контрольные вопросы,

- правильно оформил отчет по практическому занятию.

Оценка «удовлетворительно» ставится в том случае, если студент:

- правильно выполнил все тренировочные упражнения, но не полностью справился с заданием для самостоятельного выполнения (или же в выполненном задании имеются существенные замечания),

- не на все контрольные вопросы ответил верно,

- правильно оформил отчет по практическому занятию.

В противном случае практическое занятие считается не зачтенным.

Контрольные вопросы

1. Каково назначение систем автоматизированного проектирования?

2. Каковы преимущества автоматизированного проектирования перед ручным проектированием?

3. Назовите основные достоинства программы КОМПАС-3D.

4. Какие типы документов создаются в системе КОМПАС-3D?

5. Перечислите основные элементы структуры окна и укажите их назначение.

6. Как создать новый документ?

7. Какие бывают привязки в документе?

8. Перечислите инструментальные панели и их назначение.

9. Назовите способы выделения геометрических объектов.

10. Какие единицы измерения используются в программе?

11. Можно ли изменить положение системы координат?

Список литературы и интернет-ресурсов

1. Чекмарев А.А. Инженерная графика - М., 2004.

2. Боголюбов С.К. Инженерная графика - М., 2000.

3. Компас-3D V8. Руководство пользователя – Аскон, 2004.

4. Пачкория О.Н. Пособие по выполнению лабораторных и практических работ в системах КОМПАС-ГРАФИК и КОМПАС-3D. – М.: МГТУ ГА, 2001.

5. Программа для черчения Компас-3D LT

http://chertezh.ucoz.ua/load/programmy/programma_dlja_cherchenija_kompas_3d_lt/4-1-0-71

6. КОМПАС-3D LT: учимся моделировать и проектировать на компьютере

http://edu.ascon.ru/schools

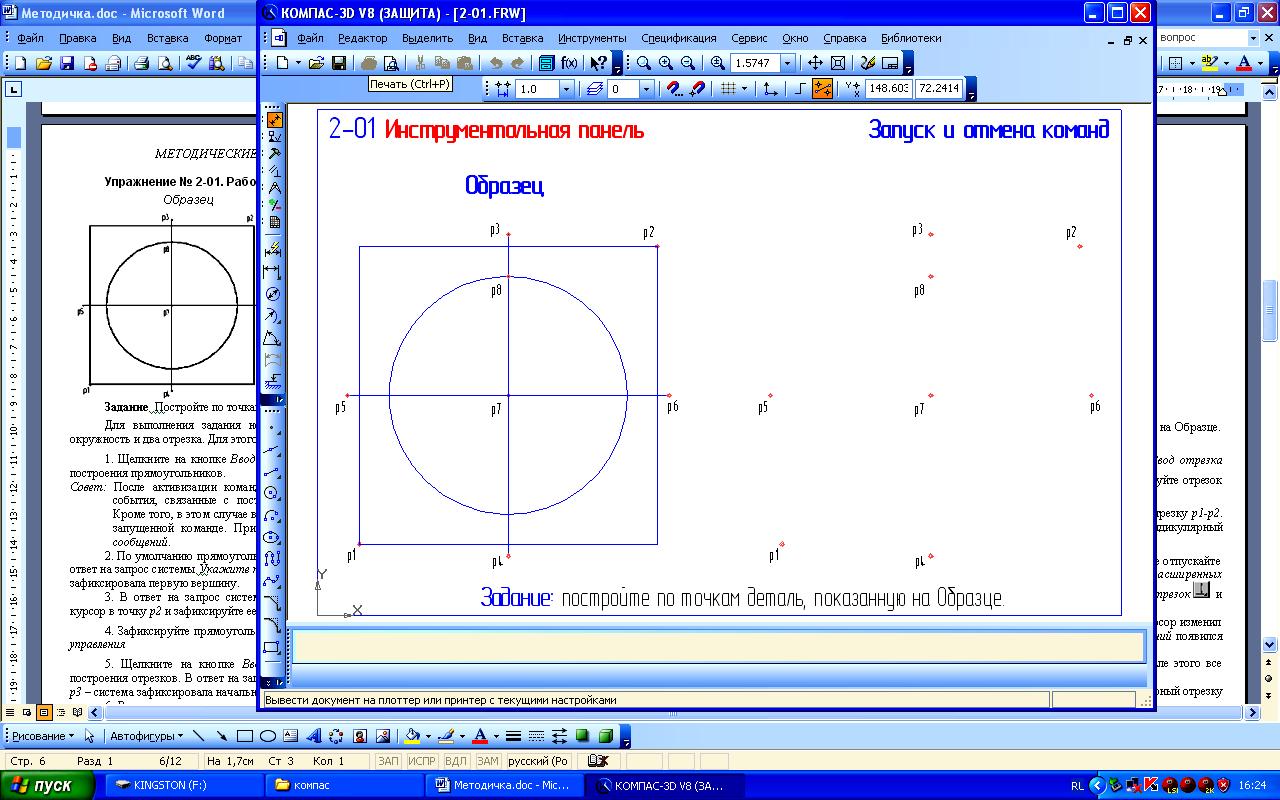

Методические указания к выполнению упражнений Упражнение № 2-01. Работа с Инструментальной панелью

Образец

Задание Постройте по точкам деталь, показанную на Образце.

Для выполнения задания необходимо построить 4 геометрических объекта: прямоугольник, окружность и два отрезка. Для этого потребуются три команды ИП Геометрия.

1. Щелкните на кнопке Ввод прямоугольника на ИП Геометрия - система перешла в режим построения прямоугольников.

Совет После активизации команды сразу перемещайте курсор в область документа, так как все события, связанные с построением геометрических объектов, будут протекать именно там. Кроме того, в этом случае в Строке сообщений можно увидеть запросы системы, относящиеся к запущенной команде. При выполнении команд обязательно следите за состоянием Строки сообщений.

2. По умолчанию прямоугольник строится указанием двух вершин на любой из его диагоналей. В ответ на запрос системы Укажите первую угловую точку прямоугольника щелкните в точке р1 - система зафиксировала первую вершину.

3. В ответ на запрос системы Укажите вторую угловую точку прямоугольника переместите курсор в точку р2 и зафиксируйте ее щелчком мыши - система закончила построение прямоугольника.

4. Зафиксируйте прямоугольник нажатием кнопки Создать объект на Панели Специального управления

5. Щелкните на кнопке Ввод отрезка на ИП Геометрия - система перешла в режим построения отрезков. В ответ на запрос системы Укажите начальную точку отрезка щелкните в точке р3 – система зафиксировала начальную точку отрезка.

6. В ответ на запрос системы Укажите конечную точку отрезка щелкните в точке р4 - система закончила построение отрезка.

7. Зафиксируйте отрезок нажатием кнопки Создать объект на Панели Специального управления

8. Для построения горизонтального отрезка последовательно щелкните мышью в точках р5 и р6.

9. Зафиксируйте отрезок нажатием кнопки Создать объект

10. Щелчком на кнопке Ввод окружности на ИП Геометрия активизируйте команду построения окружностей.

11. В ответ на запрос системы Укажите точку центра окружности щелкните в точке р7 - система зафиксировала точку центра.

12. В ответ на запрос Укажите точку на окружности переместите курсор в точку р8 и зафиксируйте ее щелчком мыши - система закончила построение окружности.

13. Зафиксируйте окружность нажатием кнопки Создать объект

14. Сохраните текущий документ с помощью команды Файл - Сохранить как с именем 2-01.frw на диске D: в папке, соответствующей номеру вашей группы.
