4. Расчет стока воды, выбор типов и отверстий малых водопропускных сооружений.

Одновременно с проектированием плана и профиля производится размещение малых водопропускных сооружений в местах пересечения трассой периодических водотоков. Для этого на профиле в пониженных местах (за исключением седловин) размещают водопропускные сооружения.

Для расчета ливневого стока Q можно использовать приближенный метод. Расход ливневого стока Q_н 1%-ой вероятности превышения для бассейнов с песчаным и супесчаными почвами определяется в функции площади бассейна F и уклона главного лога бассейна J по номограмме Рис. 1. Ливневый район 6, III группа климатических районов.

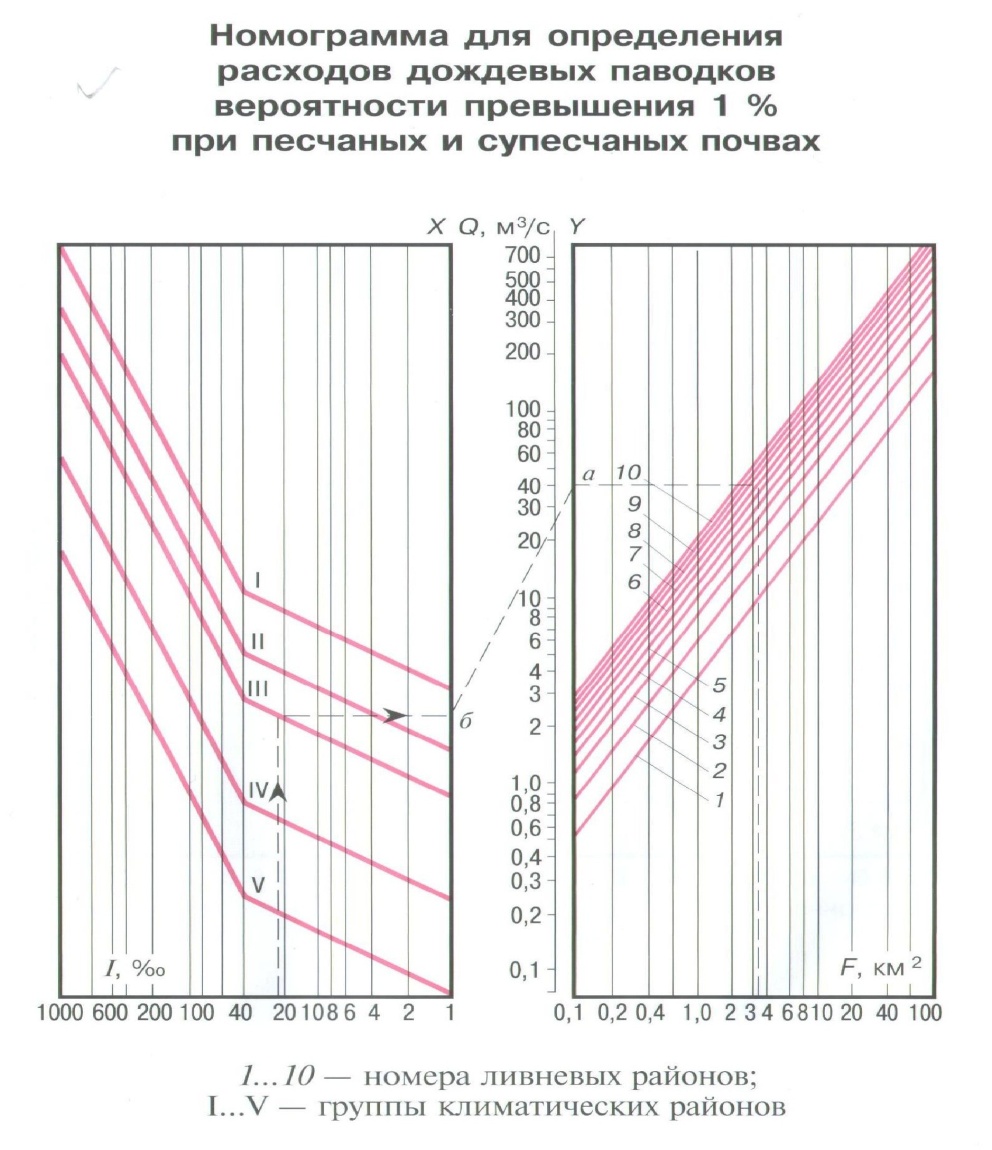

Рис. 1. Номограмма для определения расходов

Определяем расхода Q_max, вероятностью превышения р=0.33 %, по формуле Q_max= Q_н ∙ R_л , где Q_н - полученный расход (по номограмме), R_л =1,05 - поправочный коэффициент . Q_p= Q_н ∙ 1,46.

Таблица 3

Ведомость типовых водопропускных сооружений

№	Местоположение сооружения, ПК	Площадь водосбора,	Расчетный расход Q, м3/с	Qmax, м3/с	Тип сооружения	Отверстие, м	Проектная высота насыпи , м	Требуемая высота насыпи , м
1	16+80	0,65	8	16,68	КрЖБТ	2*2,0	5	3
2	24+20	0,21	3	4,38	КрЖБТ	1*1,5	2,7	2,5
3	30+80	0,22	2,7	3,94	КрЖБТ	1*2,0	5,5	3
4	40+00	0,39	4,8	7,01	КрЖБТ	1*2,0	7	3
5	63+50	1,4	12	17,52	КрЖБТ	2*2,0	3,5	3
6	74+50	2,3	18	26,28	КрЖБТ	3*2,0	6	3
7	175+50	3,8	25	36,5	КрЖБТ	3*2,0	14	3
8	182+50	3,3	22	32,12	КрЖБТ	2*2,0	14	3

Отверстие водопропускных сооружений выбирается по расчетному Q_p (ρ = 1%), а минимальная высота насыпи в месте его расположения определяется по максимальному расходу Q_max (ρ = 0.3%).

5. Ориентировочное определение размеров отверстия большого моста

При ориентиро­вочном определении отверстий средних и больших мостов может быть ис­пользована формула, основанная на методе гидравлических эквивалентов, предложенная проф. М.Ф. Срибным:

где В _отв – отверстие моста, м;

Р – допускаемый коэффициент размыва; в курсовом проек­те для ориентировочных расчетов он может быть при­нят равным 1,2;

В _гр – ширина главного русла, м, определяется по карте в горизонталях;

В_разл – ширина разлива реки, м; в учебных проектах она опре­деляется ориентировочно для уровня воды, превы­шающего наивысший из заданного ряда наблюдений примерно на 2 м.

При дальнейших расчетах необходимо перенести эти отметки с во­домерного поста на створ мостового перехода, для чего определяют уклон реки по формуле

где ГМВ_б, ГМВ_м – большая и меньшая отметки уреза воды, м, в пределах карты в горизонталях,

L — расстояние, между урезами по главному рус­лу,м.

Ориентировочно разница в отметках на водомерном посту и в месте расположения створа мостового перехода Д/2 определяется по формуле

где l – расстояние , м, от водомерного поста до мостового перехода

по главному руслу.

Если мостовой переход расположен выше водомерного поста, то от­метки уровней воды на нем относительно: водомерного поста повышают­ся, если ниже - понижаются.

В табл. 4 приведены значения уровней воды, за­фиксированные в месте водомерного поста и перенесенные на створ мос­тового перехода.

Таблица 4

Порядковый номер го­да наблюдения УВВ	Отметки УВВ, м
	в месте водомерного по­ста (ГМВ 287,20)	по оси мостового пере­хода (ГМВ 285,0)
1	290,32	288,87
2	292,83	291,38
3	291,86	290,41
4	290,15	288,7
5	293,30	291,85
6	291,57	290,12
7	289,90	288,45
8	291,48	290,03
9	293,27	291,82
10	291,74	290,29
11	290,83	289,38
12	289,24	287,79
13	292,18	290,73
14	291,33	289,88
15	291,85	290,4
