7.4. Полярный способ
Полярный способ заключается в том, что встают с инструментом в какой-либо точке местности и измеряют из нее азимуты на все характерные ориентиры, а так же расстояния до них от избранной точки (рис. 48).

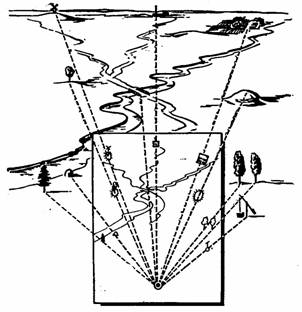

Рис. 48. Зарисовка местности по заметным ориентирам. Все ориентиры наносятся на бумагу при помощи линейки, направленной на ориентир
8. Обработка съемочного материала
8.1. Транспортир
При вычерчивании планов по полярной съемке или засечкам для построения и измерения углов на бумаге служит транспортир.
К транспортиру в этой связи предъявляются в первую очередь требования по точности градусного кольца. На некоторых транспортирах деления градусной шкалы нанесены неравномерно и это следует проверять.
Особое внимание следует обратить на правильное соответствие прямого угла 900. Для этого отмечают положение нулевого диаметра (горизонта) транспортира и градусного деления 900. Затем поворотами транспортира на 900 вправо-влево проверяют совпадения нанесенных на бумаге рисок с делениями градусной шкалы. При совпадениях их условие соответствия прямого угла транспортира 900 будет выполнено. В противном случае следует проверить положение центра дуги транспортира циркулем и при необходимости отметить верный центр. Затем опять проверить прямой угол.
Горизонт транспортира проверяется с помощью линейки.
От размеров транспортира зависит точность измерения и построения углов. При отсутствии транспортира или для его поверки можно воспользоваться вычерченной градусной шкалой радиусом 115 мм, на которой откладываются деления через 2 мм, соответствующие 10.
8.2. Невязка съемки. Увязка по способу параллельных линий

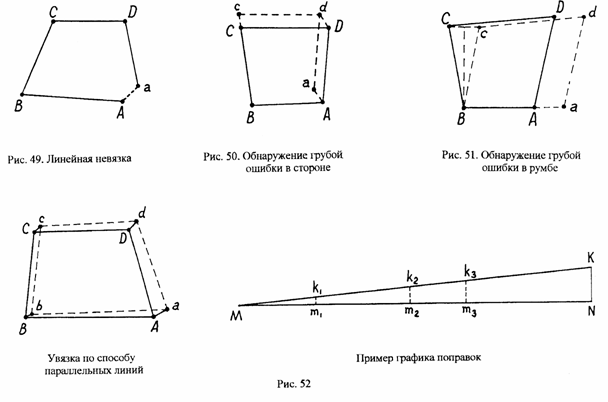

Измерения и графические построения всегда сопровождаются погрешностями. Вследствие их влияния получаются невязки полигона съемки при вычерчивании, когда конец последней линии попадает не в начальную точку А, а в какую-нибудь точку а. Расстояние между точками А и а будет невязкой (рис. 49).
При грубых ошибках (недопустимых невязках порядка нескольких метров) следует помнить два правила. При линейных невязках прежде всего следует обратить внимание на стороны, параллельные невязке (проверить их длины на планах съемки и на местности) (рис. 50). При ошибках в румбе (азимуте) прежде всего искать ее следует в линиях, примерно перпендикулярных к невязке (рис. 51).
Для устранения допустимых невязок следует определить величины поправок, которые вычисляются по построенному графику невязки. По прямой линии MN откладываются все стороны полигона АВСD (рис. 52), составляющие весь периметр полигона. От точки N откладывается перпендикуляр, равный невязке Аа. Полученную точку обозначим как К. От точек m1, m2 и т.д. отложим перпендикуляры до пересечения их с линией МК. Длины этих перпендикуляров m1k1, m2k2 и т.д. и будут искомыми поправками. Такой способ распределения невязки называется способом параллельных линий.
9. Изображение рельефа на плане
Рельеф местности составляется неровностями земной поверхности, ее выпуклостями и углублениями, образованными в результате естественных эрозионных процессов, геологических условий, климатических факторов, человеческой деятельности и пр.
В археологических изысканиях и исследованиях учет рельефа местности необходим в целях выявления зависимости и закономерности расположения тех или иных древних стоянок и поселений, залегания и простирания артефактов, их скоплений в культуросодержащих слоях от условий местности и профилей форм рельефа. Знание закономерностей образования микрорельефа позволяет сравнительно легко находить остатки жилищ, ям, могил и пр. на позднесредневековых поселениях и т.д.
