Условия равновесия плоской системы сил

Необходимым и достаточным условием равновесия системы сил является равенство нулю главного вектора и главного момента. Для плоской системы сил эти условия получают вид F_o=åF_k=0, М_Оz=åМ_oz(F_k)=0, (5.15), где О– произвольная точка в плоскости действия сил. Получим: F_ox=åF_kx=F_1x+F_2x+…+F_nx=0, P_ox=åF_ky=F_1y+F_2y+…+F_ny=0, М_Оz=åM_Oz(F_k)=M_oz(F₁)+M_oz(F₂)+…+M_oz(F_n)=0, т. е. для равновесия плоской системы сил необходимо и достаточно, чтобы алгебраические суммы проекций всех сил на две координатные оси и алгебраическая сумма моментов всех сил относительно произвольной точки равнялись нулю. Второй  формой уравнения равновесия является равенство нулю алгебраических сумм моментов всех сил относительно любых трех точек, не лежащих на одной прямой; åM_Az(F_k)=0, åM_Bz(F_k)=0, åM_Cz(F_k)=0, (5.17), где A, В и С– указанные точки. Необходимость выполнения этих равенств вытекает из условий (5.15). Докажем их достаточность. Предположим, что все равенства (5.17) выполняются. Равенство нулю главного момента при центре приведения в точке А возможно, либо если система приводится к равнодействую­щей (R≠0) и линия ее действия проходит через точку А, либо R=0; аналогично равенство нулю главного момента относительно точек В и С означает, что либо R≠0 и равнодействующая проходит через обе точки, либо R=0. Но равнодействующая не может про­ходить через все эти три точки А, В и С (по условию они не лежат на одной прямой). Следовательно, равенства (5.17) возможны лишь при R=0, т. е. система сил находится в равновесии. Заметим, что если точки А, В и С лежат на одной прямой, то выполнение условий (5.17) не будет достаточным условием равнове­сия, — в этом случае система может быть приведена к равнодейст­вующей, линия действия которой проходит через эти точки.

Главный вектор и главный момент плоской системы сил

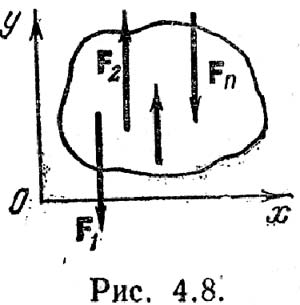

Р ассмотрим плоскую систему сил (F₁, F₂, ..., F_n),действующих на твердое тело в координатной плоскости Oxy.

Главным вектором системы сил называется вектор R, равный векторной сумме этих сил:

R = F₁ + F₂ + ... + F_n =   F_i.

Для плоской системы сил ее главный вектор лежит в плоскости действия этих сил.

Главным моментом системы сил относительно центра O называется вектор L_O, равный сумме векторных моментов этих сил относительно точки О:

L_O = M_O(F₁) + M_O(F₂) + ... + M_O(F_n) =   M_O(F_i).

Вектор R не зависит от выбора центра О, а вектор L_O при изменении положения центра О может в общем случае изменяться.

Для плоской системы сил вместо векторного главного момента используют понятие алгебраического главного момента. Алгебраическим главным моментом L_O плоской системы сил относительно центра О, лежащего в плоскости действия сил, называют сумму алгебраических моментов этих сил относительно центра О.

Главный вектор и главный момент плоской системы сил обычно вычисляется аналитическими методами.

Теорема Вариньона

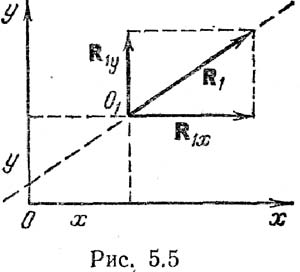

Теорема Вариньона. Если рассматриваемая плоская система сил приводится к равнодействующей, то момент этой равнодействующей относительно какой-либо точки равен алгебраической сумме моментов всех сил данной системы относительно той оке самой точки. Предположим, что система сил приводится к равнодействующей R, проходящей через точку О. Возьмем теперь в качестве центра при­ведения другую точку O₁. Главный момент (5.5) относительно этой точки равен сумме моментов всех сил: M_O1Z=åM_o1z(F_k)   (5.11). С другой стороны, имеем M_O1Z=M_Olz(R), (5.12) так как главный момент для центра приведения О равен нулю (M_Oz=0). Сравнивая соотношения (5.11) и (5.12), получаем M_O1z(R)=åM_OlZ(F_k); (5.13) ч.т.д. При помощи теоремы Вариньона можно найти уравнение линии действия равнодействующей. Пусть равнодействующая R₁ приложена в какой-либо точке О₁ с координатами х и у (рис. 5.5) и известны главный вектор F_o и главный момент М_Оя  при центре приведения в начале координат. Так как R₁=F_o, то составляющие равнодей­ствующей по осям х и у равны R_lx=F_Ox=F_Oxi и R_ly=F_Oy=F_oyj. Согласно теореме Вариньона мо­мент равнодействующей относительно на­чала координат равен главному моменту при центре приведения в начале коорди­нат, т. е. М_оz=M_Oz(R₁)=xF_Oy–yF_Ox. (5.14). Величины M_Oz, F_Ox и F_oy при переносе точки приложения равнодействующей вдоль ее линии действия не изменяются, следовательно, на координаты х и у в уравнении (5.14) можно смотреть как на текущие координаты ли­нии действия равнодействующей. Таким образом, уравнение (5.14) есть уравнение линии действия равнодействующей. При F_ox≠0 его можно переписать в виде y=(F_oy/F_ox)x–(M_oz/F_ox).
