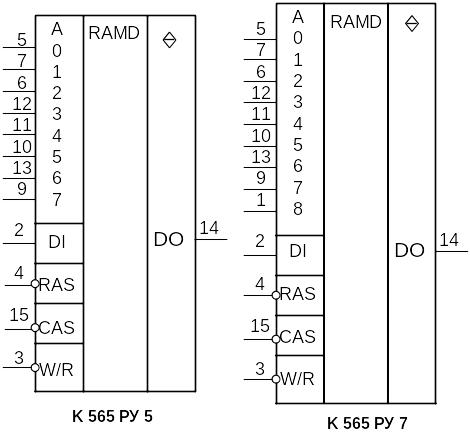

Некоторые интегральные микросхемы дозу
Блок озу динамического типа
При построении блока ДОЗУ необходимо учитывать следующие особенности:
мультиплексированный адрес;
необходимость периодической регенерации;
значительное рассогласование входов/выходов по сопротивлению с ТТЛ-схемами.
Задача построения блоков ДОЗУ может иметь множество вариантов, зависящих от типа используемой микросхемы, от системы, в составе которой используется ДОЗУ, и от самой постановки задачи. Структура блока ДОЗУ для микросхемы без встроенного счетчика адреса регенерации в общем случае будет иметь вид:
* - этот сигнал может браться непосредственно с ШУ.
В соответствии с
сигналом CLK,
MEMR,
MEMW,
OE
и другими контроллер ДОЗУ вырабатывает
управляющие сигналы Ax/Aу
(выбор строки или столбца), REF
(регенерация) для управления мультиплексором
адреса, сигналы CAS,
RAS,
для управления ДОЗУ и сигнал OE
или
для управления буфером.
Мультиплексор адреса в соответствии с сигналами Ax/Aу, REF передает на адресные входы БИС ДОЗУ либо адрес строки А0…Аn-1, либо адрес столбца Аn… А2n-1, либо адрес регенерации Аr0…Аrn-1. Буфер выполняет функции согласования маломощных выходов БИС ДОЗУ с ТТЛ входами (приемниками информации с БИС ДОЗУ).

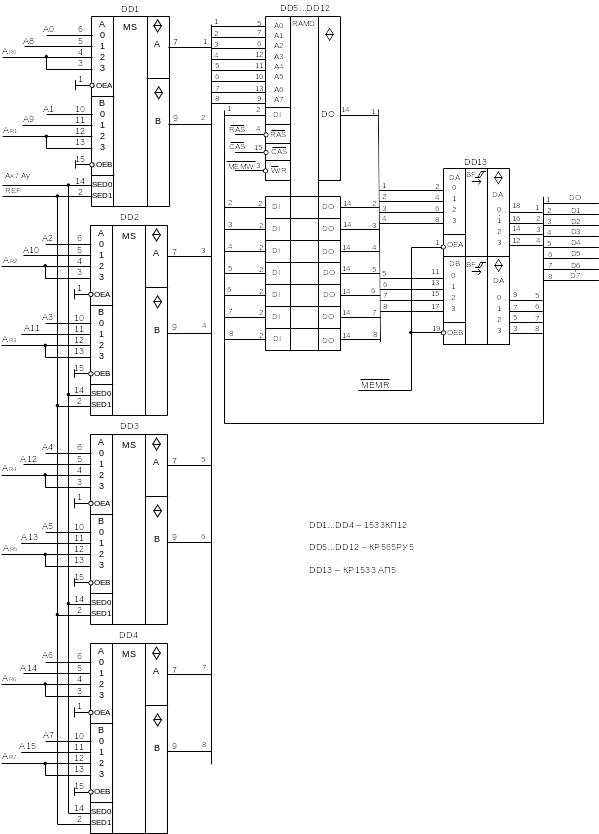

Учитывая, что этапы построения блока ДОЗУ практически полностью совпадают с этапами построения блока статических ОЗУ, рассмотрим пример построения принципиальной схемы модуля ДОЗУ емкостью 64К 8-разрядных слов, на основе ИМС 565 РУ5, пологая что модуль в отличии от блока не включает контроллер ДОЗУ. (Согласно прежней методике Ккол=8, Кстр=1, но в данном случае графическое исполнение существенно упростится, если строки и колонки поменять местами.)
C выходов мультиплексоров DD1…DD4 при Ах/Аy=0, REF=0 считывается адрес строки А0…А7; при Ах/Аy=1, REF=0 – адрес столбца; при REF=1 и любом значении Ах/Аy считывается адрес регенерации. Сигналы и ОЕ в зависимости от системы могут поступать с шины управления, либо вырабатываться контроллером регенерации. Буфер DD13 усиливает по току маломощные выходы БИС ДОЗУ.
Наращивание размерности динамических озу
В связи с отсутствием
у ДОЗУ входов CS
наиболее удобным для наращивания объема
представляется вход
(
необходим для регенерации и постоянно
занят, а
инициирует начало процессов записи и
чтения и переводит выходы в рабочее
состояние). В этом случае, например, для
ДОЗУ емкостью 256К 8 – разрядных слов на
основе микросхемы 565РУ5 к предыдущей
схеме добавляются еще три (всего четыре)
аналогичные колонки ДОЗУ, каждая из
которых должна управляться своим
сигналом
:
0,
1,
2,
3
. Остальная часть схемы не изменится.
Сигналы
i
можно сформировать дешифратором адреса
в момент прихода системного сигнала
так, как это показано на схеме.
|
|
Линии адреса А16, А17 подключаются только к дешифратору адреса. На время прихода системного сигнала на одном из выходов дешифратора согласно адресу А16, А17 появится активный уровень сигнала i, который стартует процесс записи или чтения в соответствующей колонке микросхем ДОЗУ.
