Пример выполнения заданий к третьему модулю.

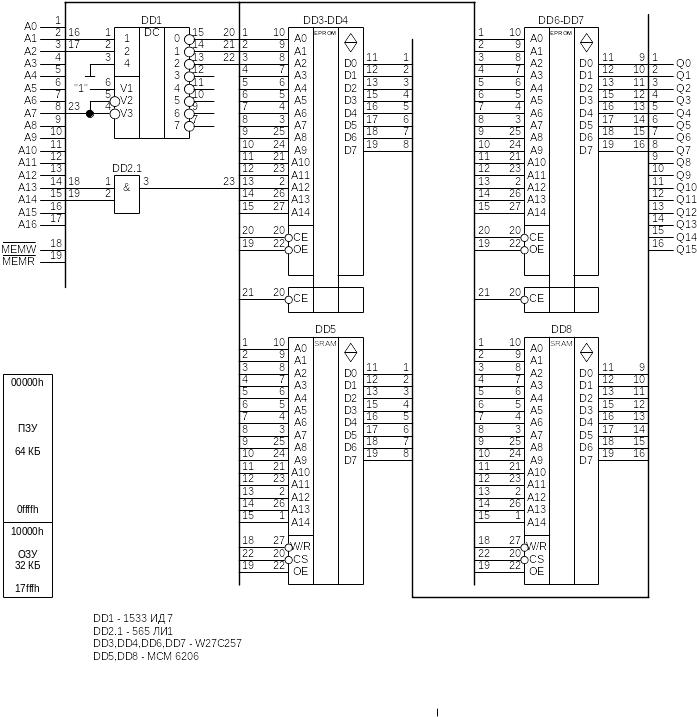

Разработать принципиальную схему блока памяти, включающего ПЗУ емкостью 64К*16р слов на основе ИМС W27С257, и статическое ОЗУ емкостью 32К*16р слов на основе ИМС МСМ6206ВВ. Считать, что ПЗУ установлено с адреса 00…0h, а ОЗУ вслед за ним без промежутков в адресном пространстве. Указать 16-ричные границы зон адресов ПЗУ-ОЗУ
Итоговый тестовый контроль знаний по курсу «Схемотехника эвм» Вариант № 1 Инструкция по выполнению работы
На выполнение контрольной работы дается 1 час (60 минут). В работе 25 заданий, они разделены на 2 части.
Часть 1 содержит 15 заданий (А1 – А10) с выбором ответа. К каждому заданию А1 – А15 приведены 5 вариантов ответа, из которых только один верный. При выполнении этих заданий необходимо указать номер верного ответа.
Часть 2 содержит 10 заданий (В1 – В10), на которые надо дать краткий ответ в виде числа, одного слова или последовательности букв. В этой части используются задания на установление соответствия или последовательности и задания, в которых требуется самостоятельно записать правильный ответ.
Тестовый балл выставляется по 100-балльной шкале на основе первичных баллов, полученных за выполнение всех заданий работы.
Советуем для экономии времени пропускать задание, которое не удается выполнить сразу, и переходить к следующему. К выполнению пропущенных заданий вы сможете вернуться, если у вас останется время.
Желаем успеха! Часть 1
При выполнении заданий А1 – А10 в бланке ответов под номером выполняемого задания поставьте знак "" в клеточке, номер которой соответствует номеру выбранного вами ответа. |
А 1 |
|
Комбинационная схема реализует логическую функцию… |
-
1)
4)
2)
5)
3)
А 2 |
|
Логическое
уравнение
|
реализует комбинационная схема,
представленная на рисунке
-
1)
4)
2)
5)
3)
В 3 |
|
Логическая функции, заданная с помощью карты Карно, после минимизации примет вид Y=… |
|
|
1) |
|
|
2) |
|
|
|
3) |
|
|
|
4) |
|
|
|
5) |
|
А 4 |
|
Схема асинхронного Т-триггера на основе JK-триггера приведена на рисунке… |
-
1)
4)
2)
5)
3)
А 5 |
|
На рисунке представлена функциональная схема…
|
-
1)
2)
3)
4)
5)
А 6 |
|
На рисунке представлена …
|
|
1) |
функциональная схема параллельного регистра |
2) |
функциональная схема сдвигающего регистра
|
|
3) |
принципиальная схема параллельного регистра |
|
4) |
функциональная схема последовательно-параллельного регистра |
|
5) |
принципиальная схема сдвигающего регистра |
А 7 |
|
Представленный мультиплексор реализует логическую функцию
|
|
1) |
|
2) |
|
|
3) |
|
|
4) |
|
|
5) |
|
А 8 |
|
На рисунке представлена функциональная схема…
|
-
1)
линейного дешифратора 3*8.
2)
четырехкаскадного дешифратора 2*4.
3)
линейного дешифратора 2*4.
4)
каскадного дешифратора 4*2.
5)
пирамидального дешифратора 3*8.
А 9 |
|
Если в приведенной схеме дешифратора 3*8 сигналы на адресных входах равны А0=0, А1=1, А2=1, то… |
-
1)
на всех выходах дешифратора будет потенциал логической единицы.
2)
на всех выходах дешифратора будет потенциал логического нуля
3)
потенциал логической единицы появится только на выходе под
номером 3.
4)
потенциал логического нуля появится только на выходе под номером 7.
5)
потенциал логического нуля появится только на выходе под номером 6.
А10 |
|
На рисунке представлена схема… |
-
1)
трехразрядного сдвигающего регистра.
2)
асинхронного двоичного суммирующего счетчика с последовательным переносом и модулем счета М=8.
3)
асинхронного двоичного вычитающего счетчика с последовательным переносом и модулем счета М=8.
4)
синхронного двоичного вычитающего счетчика с последовательным переносом и модулем счета М=8.
5)
синхронного двоичного суммирующего счетчика с последовательным переносом и модулем счета М=8.
А11 |
|

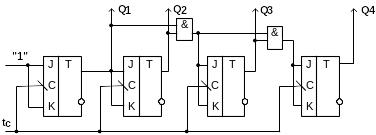

На рисунке представлена … |
-
1)
функциональная схема двоичного синхронного суммирующего счетчика с параллельным переносом и модулем счета М=16
2)
функциональная схема двоичного синхронного суммирующего счетчика со сквозным переносом и модулем счета М=16
3)
функциональная схема двоичного синхронного суммирующего счетчика со сквозным переносом и модулем счета М=8
4)
функциональная схема двоичного синхронного вычитающего счетчика с параллельным переносом и модулем счета М=16
5)
функциональная схема двоичного синхронного суммирующего счетчика со сквозным переносом и модулем счета М=16
А12 |
|
На рисунке представлена … |
-
1)
принципиальная схема К-ичного счетчика с Ксч. равным 11
2)
принципиальная схема К-ичного счетчика с Ксч. равным 10
3)
принципиальная схема двоичного суммирующего счетчика с модулем счета М=16
4)
принципиальная схема двоичного вычитающего счетчика с модулем счета М=16
5)
принципиальная схема кольцевого сдвигающего регистра
А13 |
|
На рисунке приведена временная диаграмма работы… … |
-
1)
трехразрядного сдвигающего регистра
2)
К-ичного счетчика с естественным порядком счета, К=6
3)
К-ичного счетчика с естественным порядком счета, К=5.
4)
двоичного вычитающего счетчика с модулем счета М=8
5)
двоичного суммирующего счетчика с модулем счета М=8
А14 |
|
Для построения блока ОЗУ размерностью 512К*32р слов с использованием микросхемы ОЗУ емкостью 256К*8р слов потребуется… |
-
1)
4 микросхемы ОЗУ
2)
8 микросхем ОЗУ
3)
12 микросхем ОЗУ
4)
16 микросхем ОЗУ
5)
20 микросхем ОЗУ
А15 |
|
Емкость представленной микросхемы ПЗУ равна … Кбайт
|
|
1) |
14
|
2) |
256
|
|
3) |
64
|
|
4) |
32
|
|
5) |
128 |
