4. Особенности разработки дросселей.
Основной характеристикой дросселя является характеристика расхода, т. е. изменение массового секундного расхода среды в зависимости от давления до и после дросселя. При разработке дросселей необходимо учитывать разнообразные специфические факторы, влияющие на характеристику расхода, и те требования, которым она должна удовлетворять по условиям эксплуатации. Например, в ряде случаев необходимо иметь строго линейную характеристику расхода, обеспечить надежную работу клапана при малых расходах среды и т.д. При разработке ламинарных дросселей приходится преодолевать трудности, обусловленные тем, что движение среды в канале дросселя оказывается ламинарным только при очень малых перепадах давления до и после дросселя, очень малых проходных сечениях и больших отношениях длины канала дросселя к его диаметру. Если при этом необходимо получать достаточно большие расходы среды, приходится использовать элементы, состоящие из нескольких параллельно соединенных дросселей. К регулируемым дросселям в ряде случаев предъявляется требование обеспечения неизменной характеристики расхода при перерегулировках дросселя. Например, если регулируемый дроссель снабжен шкалой, то после перестройки при повторных установках его в одно и то же положение характеристика расхода для него должна оставаться строго неизменной.
5. Дроссель как основной элемент золотникового распределителя.
При эксплуатации гидросистем возникает необходимость изменения направления потока рабочей жидкости на отдельных ее участках с целью изменения направления движения исполнительных механизмов машины, требуется обеспечивать нужную последовательность включения в работу этих механизмов, производить разгрузку насоса и гидросистемы от давления и т.п. Эти и некоторые другие функции могут выполняться специальными гидроаппаратами - направляющими гидрораспределителями.
При изготовлении гидрораспределителей в качестве конструктивных материалов применяют стальное литье, модифицированный чугун, высоко- и низкоуглеродистые марки сталей, бронзу. Для защиты отдельных элементов распределителей от абразивного износа, поверхности скольжения цементируют, азотируют и т.п.
Размеры и масса гидрораспределителей зависят от расхода жидкости через них, с увеличением которого они увеличиваются.
По способу присоединения к гидросистеме гидрораспределители выпускают в трех исполнениях: резьбового, фланцевого и стыкового присоединения. Выбор способа присоединения зависит от назначения гидрораспределителя и расхода через него рабочей жидкости.
Золотниковый гидрораспределитель (Рис. 6)— гидравлический распределитель, в котором запорно-регулирующим элементом служит золотник. В качестве золотника чаще всего выступает плунжер переменного диаметра.

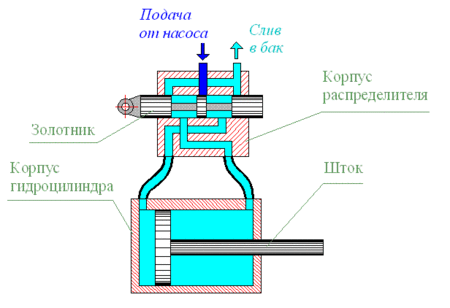

Рис. 6 Конструктивная схема золотникового гидрораспределителя.6
Рис. 6.1 Условное графическое обозначение механизма, показанного на рис. 6. Буквами обозначены: Р — распределитель; Ц — гидроцилиндр. Стрелками показаны направления потоков жидкости в каждой из трёх позиций золотника (в нейтральном положении каналы золотника закрыты и жидкость через распределитель не движется)6
В золотниковых гидрораспределителях изменение направления потока рабочей жидкости осуществляется путем осевого смещения запорно-регулирующего элемента.
Рассмотрим также устройство золотникового пневмораспределителя:
Рис.7 Схема пневмораспределителя золотникового типа.7
В золотниковых пневмораспределителях управление потоком осуществляется путем перемещения золотника, который соединяет и разъединяет отверстия, выполненные в стенках неподвижного корпуса.
