Подключение lcd к микроконтроллерам avr.
В этой статье приведен пример подключения LCD индикатора к микроконтроллеру AVR, а именно ATmega8. При выборе LCD cледует различать обычные многопозиционные LCD серии ИЖКЦ, модули на их основе с микросхемой HT1611 и алфавитно-символьные LCD с встроенным контроллером. Именно последние и относят к наиболее перспективным изделиям. В подтверждение тому множество фирм в мире, специализирующихся на выпуске подобной продукции. Крупнейшие из них находятся в Тайване, Китае, Японии, США.
Среди параметров, отличающих одни LCD от других, выделяется марка внутреннего контроллера. В дальнейшем будут рассматриваться только модели, совместимые с контроллером HD44780 (фирма Hitachi) и его аналогами, например, KS0066 (фирма Samsung), SED1278
(фирма Epson), ST7066 (фирма Sitronix). Таких изделий на отечественном рынке подавляющее большинство, да и в любительских конструкциях они стали стандартом "де-факто".
При покупке LCD надо поинтересоваться следующими моментами:
поддерживается ли система команд HD44780 ("Да");
имеется ли русификация знакогенератора с выводом больших и малых букв ("Да");
однополярное или двухполярное требуется питание ("Однополярное +5 В");
имеется ли подсветка (если "Да", то нужна светодиодная, а не электролюминесцентная);
сколько символов и строк отображается на экране LCD ("8x1",
"8x2", "16x1", "16x2", "20x2", "20x4" и т.д.).
Внутреннее устройство lcd
Достоинством символьных многострочных LCD является то, что заботу о подаче требуемых напряжений на массив "ЖК-конденсаторов" берет на себя встроенный управляющий контроллер. На рис.1 показана структурная схема типового LCD с организацией 16х2, которая идентична для всех моделей независимо от фирмы-изготовителя. Основу составляет специализированный контроллер, обычно выполненный в виде одной или двух микросхем-"капелек", реже - в виде фирменной SMD-микросхемы.
По назначению выводов и системе команд он совпадает с родоначальником серии - HD44780. Общепринятое название таких микросхем "Dot Matrix Liquid Crystal Display Controller/Driver", из чего следует их двойная функция - контроллер управляет интерфейсом, а драйвер "зажигает" сегменты.
Контроллер синхронизируется внутренним RC-генератором G1, имеющим частоту 250 ±50 кГц. Напряжение подсветки подается через выводы А и К на светодиоды, которые освещают ЖК-панель с торца или обратной стороны корпуса. Светодиоды включены матрицей и соединены параллельно-последовательно. В связи с этим напряжение подсветки довольно высокое 4,0...4,2 В.

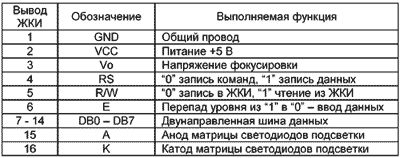

Назначение и нумерация всех внешних выводов LCD унифицированы (рис.2). Это не зависит от количества строк и символов, будь то "8x1" или "16x2". Даже контакты светодиодной подсветки 15, 16 имеются на всех LCD, хотя при ее физическом отсутствии они будут просто "висеть в воздухе".
Небольшой нюанс. На печатной плате LCD порядок нумерации контактных площадок отличается от модели к модели. Например, встречаются следующие варианты: слева направо 1-16, справа налево 16-1, вперемежку 15, 16, 1-14. Подсказку следует искать визуально по отмаркированным цифрам на печатной плате. Контакты 15, 16 обычно дублируются еще одной парой контактов с маркировкой А и К соответственно. Электрически они соединены параллельно.
Конструктивно выводы могут располагаться сверху, снизу или на боковой стороне платы LCD. Это не суть важно, ведь соединяться с изделием они будут жгутом проводов длиной до 10 см. Крепление LCD производится винтами через 4 угловых отверстия.
Электрический интерфейс состоит из трех шин:
DB0-DB7 шина данных;
RS, R/W, E шина управления;
