2. Технические данные

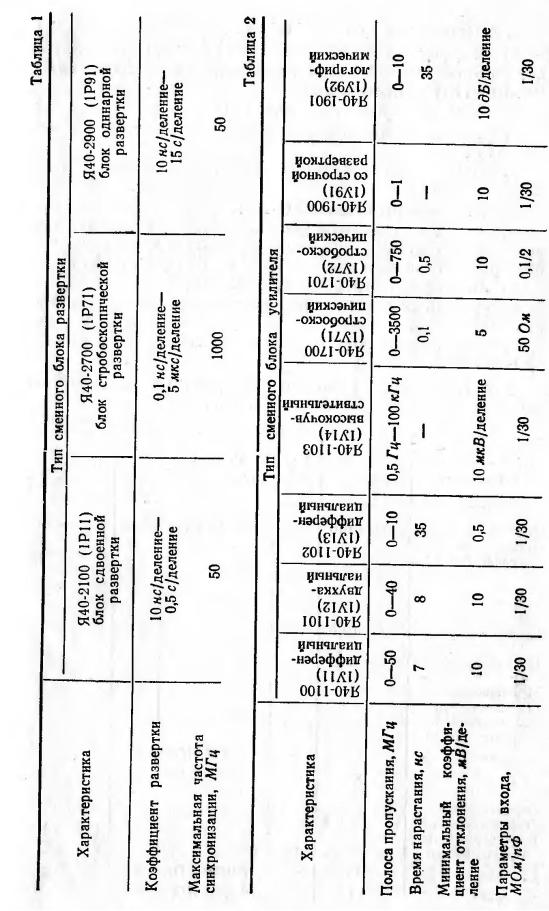

2.1. Основные технические данные осциллографа в зависимости от примененных сменных блоков приведены в табл. 2 (характеристики канала вертикального отклонения) и в таблице 1 (характеристики канала горизонтального отклонения).
2. 2. Полные технические характеристики осциллографа со сменными блоками приведены в разделе 15 (см. таблицы 9; 10; И; 14; 17; 20; 22; 25; 28; 30).
2. 3. Рабочая часть экрана ЭЛТ 8X10 делений (64x80мм).
2.4. Минимальная частота следования развертки, при которой обеспечивается наблюдение исследуемого сигнала на наиболее быстрой развертке, 200 Гц.
2.5. Толщина линии луча 0,1 деления (0,8мм).
2.6. Скорость записи (при фотографировании однократных сигналов) 50 км)с.
2.7. Параметры тракта ВХОД X:
а) коэффициент отклонения 0,7±0,1 и 0,07±0,01 В/деление в положениях xl и Х0,1 переключателя МНОЖИТЕЛЬ РАЗВЕРТКИ соответственно;
б) входное сопротивление 5,6* 1 кОм;
в) уровень постоянного напряжения на входе в пределах ±1 В;
г) максимально допустимая амплитуда входного сигнала не более 10 В.
2.8. Параметры входа ВХОД Z:
а) минимальная амплитуда входного сигнала для осуществления внешней модуляции не менее 1В при частоте повторения периодического сигнала от 50 Гц до 50 МГц;
б) входное сопротивление 0,9±0,2 кОм;
в) уровень постоянного напряжения на входе в пределах ±0,5 В;
г) максимально допустимая амплитуда входного сигнала не более ЗОВ.
2.9. Перемещение луча по вертикали не менее 4 делений вверх и вниз от середины рабочей части экрана ЭЛТ.
Перемещение луча по горизонтали должно обеспечивать совмещение начала и конца рабочей части развертки с центром экрана ЭЛТ.
В пределах рабочей части экрана несовпадение изображения луча с горизонтальными линиями шкалы экрана не более 0,2 деления, с вертикальными — не более 0,25 деления.
В пределах средней части экрана размером 6х10 делений несовпадение изображения луча с горизонтальными линиями шкалы экрана не более 0,1 деления, с вертикальными — не более 0,15 деления.
2.10. Осциллограф обеспечивает технические характеристики после времени самопрогрева в течение 15 мин.
2.11. Мощность, потребляемая осциллографом от сети при номинальном напряжении, не превышает 250 ВА.
2.12. Осциллограф допускает непрерывную работу в течение 8 ч. при сохранении своих технических характеристик.
2.13. Среднее время безотказной работы осциллографа (Тср) не менее 900 ч. для 1 варианта поставки, не менее 1000 часов для 2 варианта и не менее 500 ч.
2.14. Технический ресурс (суммарная наработка блока от начала эксплуатации до ее прекращения, обусловленного изнашиванием и старением) не менее 5000 ч.
2.15. Срок службы (календарное время от начала эксплуатации до момента наступления полной непригодности, т. е. когда восстановление основных параметров осциллографа путем его ремонта становится нецелесообразным) не менее 5 лет.
2.16. Срок хранения осциллографа не менее 5 лет.
3. Устройство и работа осциллографа
3. 1. Принцип действия
Осциллограф С1-70 является многофункциональным универсальным однолучевым прибором, универсальность которого обеспечивается сменными блоками в каналах вертикального и горизонтального отклонения. Верхний отсек базового блока предназначен для установки сменного блока развертки, нижний — сменного блока усилителя. Работа осциллографа без сменных блоков не предусмотрена.

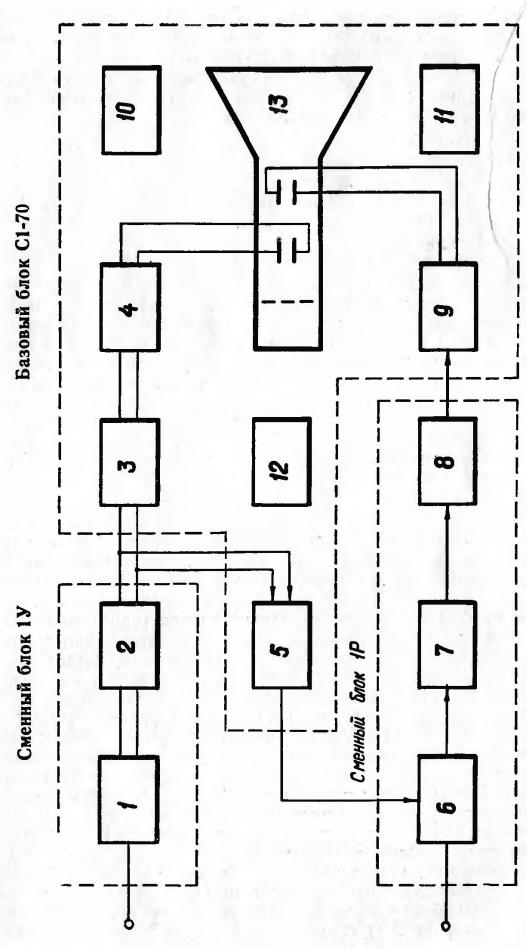

Принцип действия осциллографа определяется его структурной схемой (см. рис. 2), на которой показаны основные функциональные узлы и их взаимосвязь.
Осциллограф состоит из:
— канала вертикального отклонения;
— усилителя синхронизации;
— канала горизонтального отклонения;
— индикатора;
— калибратора;
— блока питания.
Исследуемый сигнал подается в канал вертикального отклонения на входную цепь 1, состоящую из входных разъемов, переключателей режимов входов и коэффициентов отклонения. Затем сигнал поступает на предварительный усилитель 2 для усиления и преобразования фазы. В зависимости от типа сменного блока в составе предварительного усилителя может находиться коммутатор (двухканальный блок), преобразователь (стробоскопический блок), логарифмирующее устройство (логарифмический блок) или другое функциональное устройство, выполняющее основную функцию предварительного усиления и обработки сигнала
В предварительном усилителе имеются органы регулировки усиления и баланса каскадов по постоянному току. Входные цепи и предварительные усилители выполнены в виде сменных блоков типа 1У. Далее сигнал, преобразованный в парафазный, поступает через входные разъемы базового блока на симметричную линию задержки 3 для компенсации времени срабатывания (запаздывания) канала горизонтального отклонения. Линия задержки выполняет свои функции при работе с блоками, работающими в реальном масштабе времени. Для компенсации времени срабатывания канала горизонтального отклонения при работе со стробоскопическими блоками предусмотрена внешняя линия задержки, входящая в комплект блока 1Р71, включаемая между источником исследуемого сигнала и входной цепью 1. С линии задержки сигнал поступает на оконечный усилитель 4, который возбуждает сигнальные пластины индикатора (ЭЛТ) — 13. При работе осциллографа в режиме внутренней синхронизации из канала вертикального отклонения (до линии задержки) снимается часть исследуемого сигнала, усиливается и поступает в канал горизонтального отклонения. Функцию усиления выполняет усилитель внутренней синхронизации 5.
Для получения изображения развертки в координате времени на экране ЭЛТ служит канал горизонтального отклонения.
Запускающий сигнал подается на входную цепь 6, состоящую из входных разъемов, аттенюаторов, переключателей полярности и вида синхронизации.
После прохождения сигналом синхронизатора 7, выполняющего функции нормирующего устройства, сигнал подается на генератор развертки 8. Генератор развертки формирует пилообразное линейное или ступенчатое (стробоскопический блок) напряжение для отклонения луча ЭЛТ пропорционально времени. Генератор развертки содержит регулировки режимов работ и длительности.
Входные цепи и генераторы развертки объединены и выполнены в виде сменных блоков 1P.
Выходные сигналы генератора развертки (пилообразное напряжение и импульс подсвета) поступают через разъемы базового блока на оконечный усилитель развертки 9 и модулятор ЭЛТ для отпирания луча на время прямого хода развертки.
Усилитель развертки преобразует фазу, усиливает пилообразное напряжение до величины, необходимой для получения требуемого временного масштаба изображения на экране ЭЛТ.
Для повышения точности измерений в состав осциллографа входят калибраторы амплитуд 10 и времени 11, предназначенные соответственно для калибровки коэффициентов отклонения канала вертикального отклонения и коэффициентов развертки канала горизонтального отклонения.
Электропитание осциллографа осуществляется от сети переменного тока, напряжение которой преобразуется и стабилизируется блоком питания 12 до величин, необходимых для нормальной работы элементов схемы и ЭЛТ.
3.2. Осциллограф состоит из следующих механических законченных узлов:
— индикатора с блоком высоковольтного преобразователя;
— блока питания;
— линии задержки;
— выходного усилителя X;
— выходного усилителя Y;
— усилителя Z;
— усилителя подсвета;
— усилителя синхронизации;
— калибратора;
— сменных блоков типа 1P и 1У.
3.3. Индикатор со всеми органами регулировки режима ЭЛТ расположен в левой части осциллографа. ЭЛТ во избежание наводок размещена в электромагнитном экране 3), который крепится к передней и средней стенкам. Конструкция обрамления ЭЛТ предусматривает возможность установки светозащитного тубуса и фотоприставки.
3.4. Вспомогательные органы подсоединения: разъемы ВХОД Z, ВХОД X и переключатель коэффициента отклонения усилителя Z — выведены на заднюю стенку.
3.5. Предохранители напряжения устанавливаются в губки, крепящиеся на изоляционной плате. Плата с предохранителями расположена на радиаторе с внутренней стороны осциллографа. Сетевой предохранитель расположен на задней стенке.
3.6. Электропитание к осциллографу подводится с помощью соединительного шнура. Гнездо для подключения питания расположено на задней стенке осциллографа.
