Лабораторная работа № 2 обнаружение радиозакладных устройств в защищаемом помещении
1 . Цель работы
1. Изучить методы обнаружения радиомикрофонных закладок с помощью индикаторов поля и поисковых приемников.
2. Получить практические навыки работы с аппаратурой контроля радиоизлучений и поиска радиозакладных устройств.
2. Методы поиска радиозакладок Наиболее широкое применение радиозакладки получили для реализации функций прослушивания.
Прослушивание — способ ведения разведки, применяемый агентами, наблюдателями, специальными постами прослушивания. Это один из распространенных способов получения (добывания) информации.
Прослушивание может осуществляться непосредственным восприятием акустических колебаний при прямом восприятии речевой информации, либо восприятии звуковых колебаний, поступающих через элементы зданий и помещений (стены, полы, потолки, дверные и оконные проемы, вентиляционные каналы, системы отопления), а также посредством весьма разнообразных технических средств. К этому следует добавить, что прослушивание ведется в реальном масштабе времени и в определенной степени может позволить своевременно принять важные оперативные решения.
Для прослушивания широко используются различные приборы: радиомикрофоны, специальные магнитофоны, замаскированные диктофоны, стетоскопы и различные приемо-передающие системы. Самая простая и наиболее популярная система звукозаписи состоит из микрофона, радиопередатчика и источника питания. Некоторые типы микрофонов рассчитаны на сбор информации в радиусе 20 м и передачу ее на расстояние до 1 км. Чтобы исключить возможность обнаружения, мощность передатчика делается небольшой. Этой же цели можно достичь путем правильного выбора рабочей частоты. Широкое распространение получили перехватывающие устройства, работающие в гигагерцовом диапазоне, что обеспечивает большое проникновение в бетонных зданиях.
В некоторых случаях удобно работать с кварцевыми перехватывающими устройствами, которые устанавливаются на транспортных средствах, причем шум мотора и другие посторонние шумы устраняются. Частота передачи остается постоянной благодаря введению кристалла кварца в цепь, что избавляет от необходимости настраивать частоту приемника тюнером после включения передатчика. Одно из преимуществ кварцевых систем наблюдения — узкий диапазон частот, благодаря чему улучшается качество передачи. Источниками питания для этих устройств могут служить гальванические элементы, электросеть или телефонная сеть. Широкое распространение получили прослушивающие системы с акустоавтоматикой, включающиеся автоматически при звуке голоса.
К основным типам радиопередающих устройств прослушивания относятся:
радиомикрофоны;
телефонные закладки (возможны комбинированные варианты с радиомикрофонами);
радиостетоскопы.
Закладки представлены широким спектром самых разнообразных вариантов исполнения.
Установка радиозакладок в технические средства обеспечения производственной деятельности выполняется с целью получения конфиденциальной информации акустического характера либо информации, передаваемой (обрабатываемой) такими техническими средствами в электронной или электромагнитной форме.
По конструктивному исполнению и тактическому использованию радиозакладки подразделяются на телефонные (устанавливаемые непосредственно в телефонных аппаратах) и микрофонные (используются для акустического прослушивания разговоров).
Излучаемый радиозакладкой сигнал принимается обычными или специальными радиоприемниками и фиксируется на соответствующей оконечной аппаратуре.
Радиозакладки обеспечивают реализацию одного из наиболее распространенных способов несанкционированного доступа к источникам информации — прослушивания. При этом перехватываемые разговоры или звуковые сигналы техники и оборудования поступают к злоумышленнику на радиочастотах по радио- или проводному каналам. По конструктивным особенностям радиозакладки, как уже отмечалось, подразделяются на микрофонные и телефонные.
Микрофонные радиозакладки — это миниатюрные радиопередатчики с встроенным или вынесенным микрофоном. Последние применяются, если радиопередатчик по каким-либо условиям не может передавать информацию из определенной зоны, например, из-за особенностей распространения радиоволн или жесткого режима радиоконтроля.
Телефонные радиозакладки устанавливаются в телефонные аппараты или в телефонную линию в любой точке между телефоном и АТС. Они предназначаются для прослушивания разговоров с передачей их содержания злоумышленнику на радиочастотах по эфиру или по проводам самой же телефонной линии. Телефонные радиозакладки также представляют собой миниатюрный радиопередатчик, в качестве микрофона которого используется микрофон телефонной трубки. Удобство такого решения заключается в том, что источником электропитания закладки является сама телефонная линия, обеспечивающая ее работу до тех пор, пока работает АТС.
Преимуществом телефонной радиозакладки является то, что прослушивается разговор обоих абонентов, где бы они не располагались.
Включаться телефонная радиозакладка может не только в телефонный аппарат, но и в телефонную линию и устанавливаться даже вне помещения, где расположен телефонный аппарат: в телефонной розетке, в коридоре на коммутационной коробке, в распределительном шкафу и даже на самой АТС.
По конструктивным особенностям и принципу действия радиоизлучающие прослушивающие устройства можно классифицировать следующим образом.
По питанию:
с автономным питанием (от аккумуляторов или гальванических элементов);
с внешним питанием (от сети переменного тока, от телефонной линии и т. п.).
По продолжительности работы:
неограниченно (питание от внешнего источника);
от нескольких часов до нескольких недель.
По дальности действия: от единиц до сотен метров.
По конструктивному исполнению:
с камуфляжем под различные электро- и бытовые предметы;
без элементов камуфляжа.
По частотному диапазону: от десятков кГц до сотен, а в отдельных случаях и тысяч МГц (чаще всего используются следующие диапазоны: 60–170, 250–290, 310–335, 360–430 и 470–1300 МГц).
По виду модуляции:
частотные;
амплитудные;
специальные виды.
По времени включения (работы):
по запросу;
непрерывно.
Малые габаритные размеры, масса и использование элементов камуфляжа определяют широкий диапазон вариантов использования прослушивающих устройств и затрудняет их обнаружение. Радиозакладки подбираются индивидуально для конкретного помещения. Это необходимо для того, чтобы максимально эффективно использовать возможности закладки.
Существует множество принципиальных схем радиозакладок.
Радиозакладка, принципиальная схема которой представлена на рис. 1, имеет чувствительный микрофонный усилитель, позволяющий улавливать на расстоянии даже разговор, ведущийся вполголоса. Отличительная черта этой закладки — малое энергопотребление и миниатюрные размеры при радиусе действия в 50–70 м.
Микрофон МКЭ-3 можно заменить на миниатюрный. Конденсатор С4 обеспечивает подстройку частоты передатчика УКВ-диапазона, а С5 — подстройку девиации. В качестве антенны используется многожильный провод длиной 30 см. Катушки L1 и L2 намотаны на феррите типоразмера к6 и содержат по 25 витков провода ПЭВ-0,2.
Рис. 1. Принципиальная схема типичной радиозакладки
Катушка L3 бескорпусная и имеет 6 витков посеребренного провода диаметром 0,5 мм, намотанного на оправе диаметром 7 мм. Рядом расположены 2 витка катушки L4 из того же провода. Питается закладка от двух дисковых аккумуляторов Д-0,1. Корпус можно выполнить из фольгированного стеклотекстолита.
Следующая закладка (рис. 2) реализована с применением операционного усилителя, что позволяет добиться высокой чувствительности и большой дальности перехвата звукового сигнала.
Рис. 2. Принципиальная схема радиозакладки с операционным усилителем.
Диапазон рабочих частот: 60–65МГц. Радиус действия: до 100 м. Передатчик можно питать от 12,6 В (в этом случае вырастает дальность действия), но вместо микросхемы К140УД1А нужно установить микросхему К140УД1Б и на 30% увеличить номиналы деталей. Питание от аккумуляторов Д-0,1 или “Корунд”.
Потребление тока при питании при 6,6 В — 4,5 мА, при 12,6 В — 8 мА.. В качестве микрофона можно использовать любой динамический микрофон. Подстройка частоты осуществляется подстроечным конденсатором С4. Катушка L1 намотана на каркасе без сердечника и содержит 6 витков провода ПЭЛ диаметром 0,6 мм (если провод посеребрить, КПД возрастает). Данный микропередатчик устойчиво работает при питании от 6,6 В до 12,6 В, необходимо только подстроить генератор на частоту УКВ-диапазона. Необходимо учесть некоторые рекомендации по настройке: транзисторы использовать с небольшим коэффициентом усиления. Собирать на печатных платах, используя как можно меньше навесного монтажа. При настройке подстроечных конденсаторов пользоваться деревянной лопаткой. Рекомендуется осуществить экранирование низкочастотной части от высокочастотной.

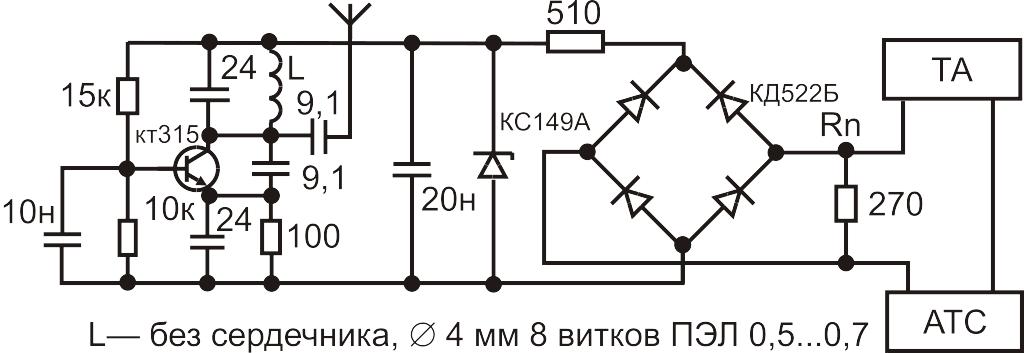

На рис. 3 представлена схема радиомикрофона с питанием от телефонной линии.
Рис. 3. Схема радиомикрофона с питанием от телефонной линии.
Устройство питается из телефонной линии и включается в нее последовательно с телефоном в любом месте на участке от аппарата до АТС. При снятии трубки и при вызове абонента на резисторе Rn происходит падение напряжения, которое используется для питания схемы передатчика. Таким образом, можно получить питание 3–4 В, что вполне достаточно для маломощного передатчика. В принципе, подбирая резистор Rn, можно получить и большее падение напряжения, но при этом уже будет ощутимое снижение громкости переговоров на этом телефонном аппарате, что может привести к рассекречиванию прослушивающего устройства.
Для пассивного обнаружения радиозакладных устройств используется метод осмотра помещения и находящихся в нем материальных предметов. Данный метод поиска радиозакладных устройств заключается в детальном обследовании предметов, находящихся в помещении, интерьера помещения и имеет целями: обнаружение факта проникновения и установки радиозакладного устройства; уничтожение радиозакладного устройства либо использование факта его обнаружения с целью дезинформации нарушителя.
Используемый метод дает возможность визуального исследования всех поверхностей, где может быть установлено радиозакладное устройство (система) или часть его.
Для активного обнаружения радиозакладок применяют индикаторы электромагнитного поля, частотомеры, нелинейные локаторы, рентгенотелевизионную аппаратуру и специальные сканирующие приемники. С их помощью осуществляется поиск и фиксация рабочих частот радиозакладок, а также определяется их местонахождение.
Если радиозакладки выключены в момент поиска и не излучают сигналы, то для их поиска, а также для поиска микрофонов подслушивающих устройств и минимагнитофонов, применяют специальную рентгеновскую аппаратуру и нелинейные локаторы, излучения которых проникают сквозь стены, потолки, пол, мебель, портфели, утварь – в любое место, где могут быть спрятаны радиозакладка, микрофон, магнитофон.
В тех случаях, когда нет приборов либо нет времени на поиск радиозакладок, можно пользоваться генераторами помех для подавления закладных устройств.
К средствам оперативного контроля, то есть средствам обнаружения факта использования радиозакладки, а иногда и ее локализации, относятся индикаторы или детекторы поля, частотомеры и некоторые поисковые приемники. Основное их преимущество – способность выявлять источники излучения или передающие устройства независимо от типа применяемой в них модуляции. Принцип поиска заключается в выявлении максимума уровня излучения в помещении.
Индикаторы электромагнитного поля предназначены для выявления повышенных электромагнитных излучений и передающих устройств в контролируемой зоне в диапазоне частот от 30 до 3600 МГц.
Индикаторы электромагнитного поля предназначены для выявления и локализации различных источников радиоизлучения, для оперативного обнаружения и поиска радиоизлучающих устройств, в том числе: радиомикрофонов, телефонных радиоретрансляторов, радиостетоскопов, скрытых видеокамер с передачей информации по радиоканалу, радиомаяков систем слежения за перемещением объектов, несанкционированно включенных радиостанций и радиотелефонов. Они обнаруживают малейшую величину ВЧ энергии, генерируемой транзисторами, интегральными схемами, реле и т.п., при переходе их от включённого к выключенному состоянию и наоборот. Некоторые индикаторы позволяют не только обнаружить излучение радиопередатчика, негласно установленного в проверяемом помещении, но и измерить частоту его сигнала, а также оценить мощность излучения в точке приема и выявлять даже сигналы средств съема информации, работающих с прикрытием, включая устройства, использующие маскировку сигнала.
Принцип действия большинства индикаторов электромагнитного поля основан на широкополосном детектировании электрического поля. Индикаторы обеспечивают возможность обнаружения радиопередающих прослушивающих устройств с любыми видами модуляции.
