1.Основные конструктивные элементы зданий

Фундамент, стены, плиты перекрытия, отдельные опоры, крыша, окна, двери, лестница, перегородки.

Фундамент – подземная конструкция, воспринимающая всю нагрузку от здания и передающая ее на грунт.

Стены – вертикальные ограждения.

По своему назначению и месту расположения в здании их делят на наружные и внутренние.

Несущие стены служат для деления в пределах этажа больших, ограниченных капитальными стенами, помещений на более мелкие.

Самонесущие стены опираются на фундамент и несут нагрузку лишь от собственной массы.

Ненесущие (навесные) стены – ограждения, которые опираются в каждом этаже на другие элементы здания.

Перекрытия – горизонтальные несущие конструкции, опирающиеся на несущие стены или столбы и воспринимающие передаваемые на них постоянные и временные нагрузки.

Отдельные опоры – несущие вертикальные элементы (колонны, столбы, стойки), передающие нагрузку от перекрытий и других элементов зданий на фундаменты.

Крыша – конструктивный элемент, защищающий помещения конструкции здания от атмосферных осадков.

Окна устраивают для освещения и проветривания помещения.

Двери служат для сообщения между помещениями.

Лестницы служат для сообщения между этажами, а также для эвакуации людей из здания.

Лестничные клетки – помещения, в которых располагаются лестницы.

Перегородки – тонкие ненесущие конструкции, разделяющие этаж на отдельные помещения.

БИЛЕТ28

1 Конструктивной системой называют взаимоувязанную совокупность вертикальных и горизонтальных несущих конструкций здания, которые, воспринимая все приходящиеся на него нагрузки и воздействия, совместно обеспечивают пространственную жесткость и устойчивость здания.

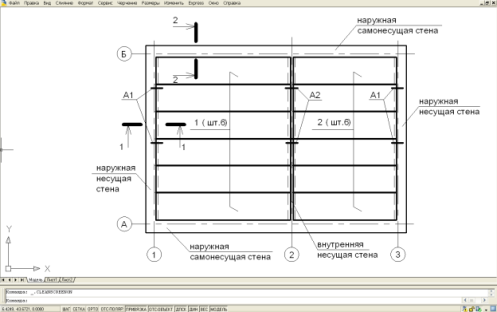

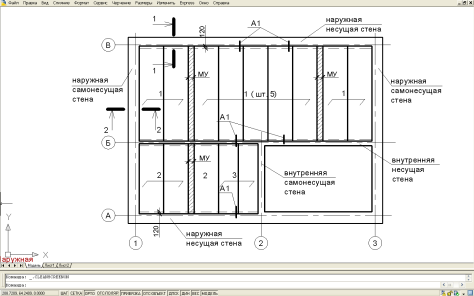

1) бескаркасные (с несущими стенами) - представляет собой систему ячеек, образованных стенами и плитами перекрытия, наружные и внутренние стены воспринимают нагрузку от перекрытий.

Для них характерны следующие конструктивные схемы:а) с продольным расположением несущих стен;б) с поперечным расположением несущих стен.

Алгоритм построения:

1. Наносим контур наружных стен.2. Наносим контур внутренних стен.

3. Укладываем плиты перекрытия (плиты перекрытия опираются короткими сторонами на несущие стены на 120 мм с каждой стороны, а длиной стороной плита ложится впритык к стене).

Строительство здания начинают с закрепления на местности координационных осей. Расположение конструктивного элемента относительно координационных осей называют его привязкой.

В зданиях с кирпичными стенами координационные оси наружных стен смещены от внутренней грани (внутрь) на 200 мм. Оси внутренних стен совпадают с геометрической осью стены.

Для обеспечения пространственной жесткости здания выполняется анкеровка плит. Ее выполняют за монтажные петли плиты. Возле стен и монолитных участков плиты не анкеруются (анкеровка через 1-2 плиты).

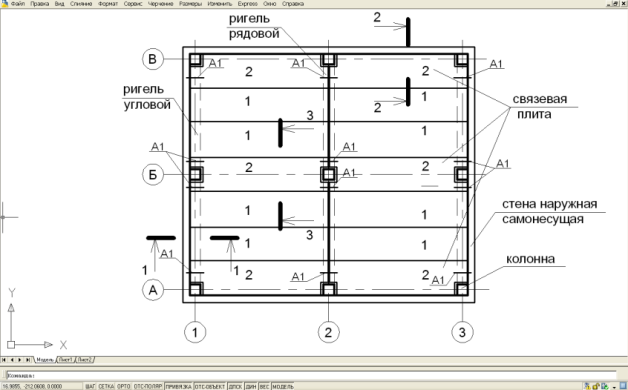

2) каркасные – выполняются в виде многоярусной пространственной системы, состоящей из колонн, ригелей и плит перекрытия.

Колонны применяют прямоугольного сечения 300×300 мм²(в зданиях до пяти этажей) и 400×400 мм² с прямоугольными консолями высотой и вылетом по 150 мм для сопряжения с ригелем. Колонны разделяют на крайние (у наружных стен здания) - одноконсольные и средние (по внутренним осям здания) – двухконсольные.

Ригели выполняют таврового сечения, с одной или двумя полками для опирания плит перекрытий, лестничных маршей и аналогичных конструкций.

В таких системах настил перекрытий состоит из плит, укладываемых на полки ригелей. Многопустотные плиты высотой 220 мм подразделяют в этом случае на межколонные связевые – пристенные и средние шириной 1490 мм с пазами для колонн глубиной 100 мм и рядовые шириной 1190 и 1490 мм.

Этой системе присущи следующие конструктивные схемы:

а) с поперечным расположением ригелей;

б) с продольным расположением ригелей.

Алгоритм построения:

1. На пересечении осей устанавливаем колонны.

2. В поперечном направлении (оси 1, 2, 3) укладываем ригели.

3. Укладываем связевые плиты перекрытия (между колоннами).

4. Между связевыми плитами укладываем простые плиты перекрытия.

5. Наносим контур стен (вплотную к колоннам и ригелю).

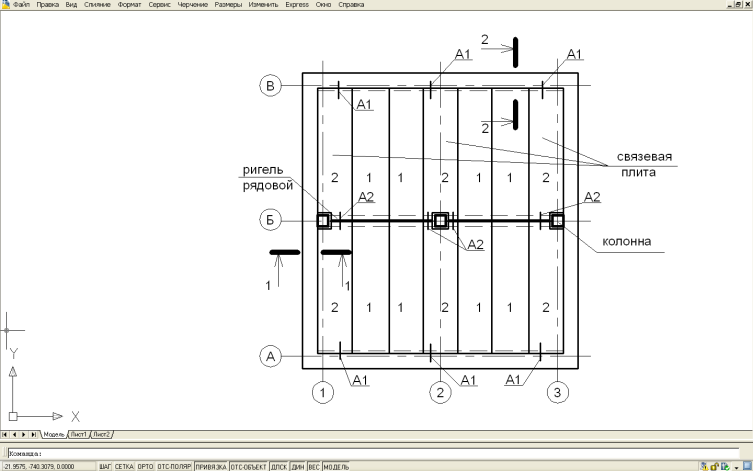

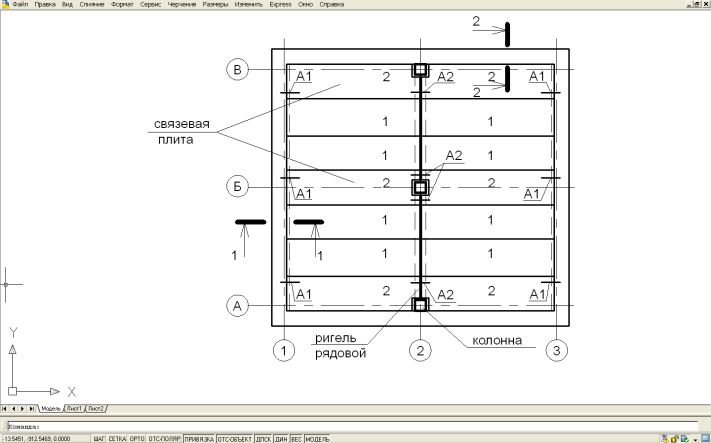

3) с неполным каркасом – такая система, когда по центральной продольной или поперечной оси располагаются колонны.

Для зданий с неполным каркасом характерны схемы:

а) с продольным расположением ригелей;
