БИЛЕТ 17

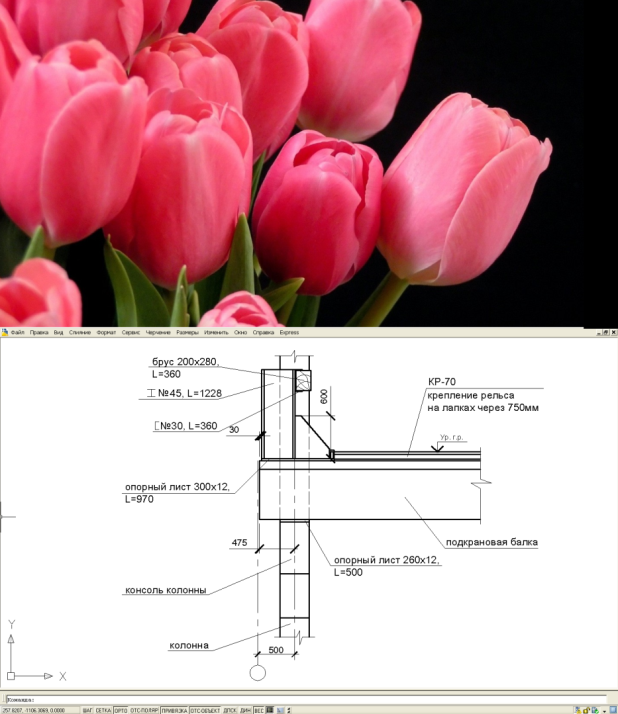

2Узел устройства концевого упора.

Билет №18

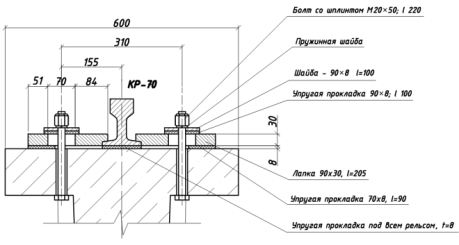

2Узел крепления кранового рельса к ж/б подкрановой балке

Билет№19

2 Стропильные конструкции назначение и типы.

Несущие конструкции покрытий промышленных зданий подразделяют на стропильные, подстропильные и ограждающие элементы покрытия.

Стропильные конструкции перекрывают пролёт и непосредственно поддерживают ограждающие конструкции покрытия. Стропильные конструкции по схеме восприятия внешних и распределению внутренних усилий подразделяются на балки и фермы. Балка – одноэлементная конструкция, загружаемая по всему пролету. Ферма – составная стержневая конструкция, загружаемая, как правило, в соединяющих стержни узлах.

3.1.5.1 Железобетонные стропильные конструкции

Железобетонные стропильные конструкции изготавливают двух видов: балки и фермы. Железобетонные балки, решётчатые и двутаврового сечения, применяются в покрытиях пролётом до 18 м. Железобетонными фермами перекрываются пролёты 18 и 24 м.

Уклон верхнего пояса стропильных балок не превышает 8 %. При применении ферм и необходимости устройства малоуклонной кровли фермы они изготавливаются с выпущенными из верхнего пояса «рожками». В этом случае величина уклона составляет 3,3 % - для ферм пролётом 18м и 5 % - для ферм пролётом 24 м.

Стропильные балки и фермы опираются на оголовки колонн каркаса. При разном шаге колонн каркаса стропильные конструкции покрытия опираются также на подстропильные конструкции (фермы на подстропильные фермы, балки на подстропильные балки).

Железобетонные стропильные балки и фермы крепятся к оголовкам колонн сваркой закладных деталей. Крепление стропильных конструкций к подстропильным аналогично креплению их к колоннам.

Общая устойчивость конструкций покрытия обеспечивается жёстким диском покрытия (ребристые плиты привариваются к стропильным конструк­циям не менее чем в трёх точках и швы между плитами замоноличиваются).

3.1.6 Стальные стропильные конструкции

Стальные стропильные конструкции одноэтажных промышленных зданий изготавливаются одного вида: стропильные фермы. Ферма представляет собой сквозную (решетчатую) несущую конструкцию, образованную из отдельных стальных стержней, соединенных в узлах на сварке с помощью фасонок. Чаще всего стержни ферм образуются из парных прокатных уголков, расположенных с зазором, определяемым толщиной фасонок. Расстояние между узлами верхнего пояса ферм (3 м) равно ширине железобетонных плит покрытия. Фермы пролетами 24, 30 и 36 м имеют посередине монтажный стык.

Для крепления ферм на колонны устанавливаются отдельно изготовляемые опорные стойки двутаврового сечения. Ферма прикручивается к опорным стойкам на болтах. Ширина стоек разных марок для крайних и средних рядов подобрана так, что при всех вариантах опирания ферм на колонны конструктивная длина ферм всегда на 400 мм меньше ширины пролета.

В отдельных случаях, когда необходимо жесткое соединение фермы со стальной колонной, высоту колонны увеличивают на высоту, равную высоте фермы. Нижний опорный узел фермы опирается на столик, приваренный к колонне, ферма соединяется с колонной болтами.
