11 Классификация фундаментов.См№10 .Правила конструирования монолитного фундамента пенькового типа.
11.2 Под железобетонные фахверковые колонны следует проектировать фундаменты с подколонниками пенькового типа по серии 1.412.1 - 4, если отметка низа колонн, устанавливаемых на эти фундаменты, равна - 0,100 м. Размеры сплошного подколонника, из которого выпущены анкерные болты, согласно серии 900x900 мм.
Билет№12

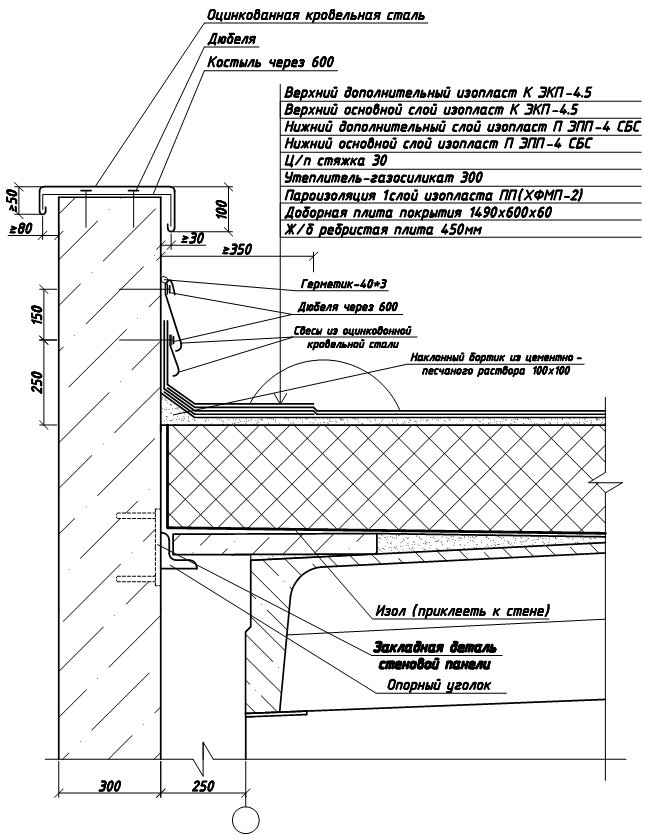

Узел парапета высотой 450-600

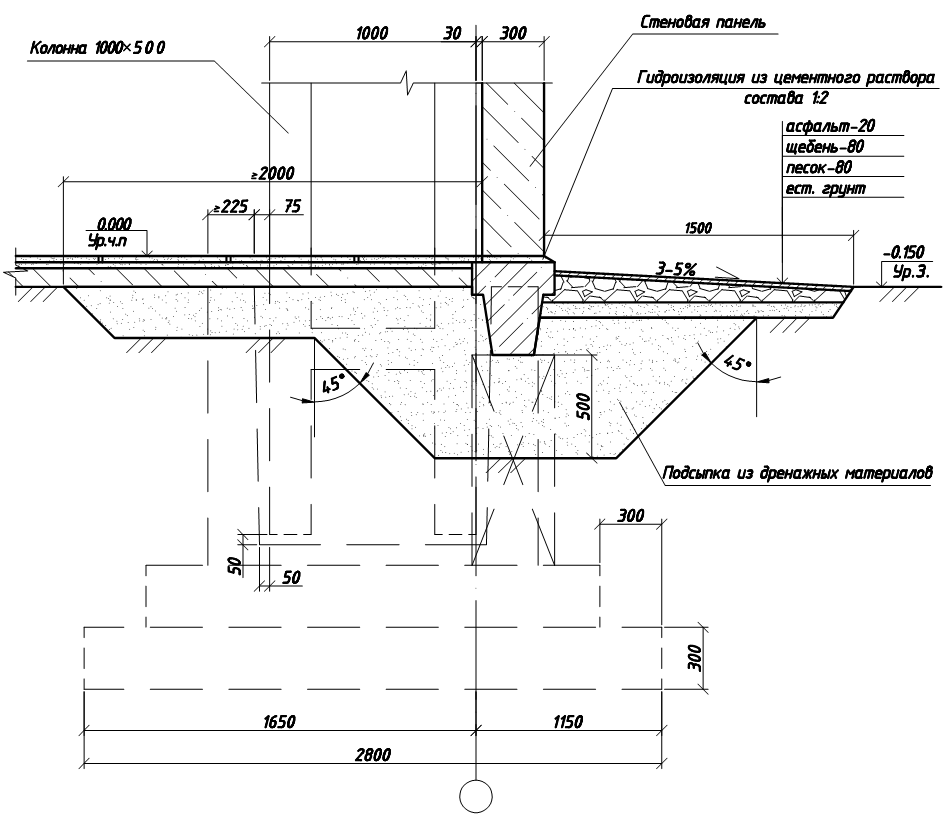

2)Балки фундаментные, их назначение, типы,опирание фундаментной балки.
Сборные железобетонные фундаментные балки служат для опирания на них конструкций стен, они также защищают пол от продувания в случае просадки отмостки.
Применение фундаментных балок обязательно в производственных зданиях с кирпичными и блочными стенами. При навесных панельных стенах фундаментные балки хотя и не несут нагрузки от них, однако существенно облегчают производство работ и обеспечивают долговечность нижней части панелей. Установка стен на фундаментные балки кроме экономических создает также и эксплуатационные преимущества - упрощает устройство под ними всевозможных подземных коммуникаций (каналов, туннелей и т.п.).
Форма поперечного сечения фундаментных балок определяется по каталогу в зависимости от типа (конструкции) и толщины стены и может быть трапециевидной или тавровой. Поперечное сечение имеет скосы, облегчающие извлечение балок из форм при изготовлении.
Фундаментные балки свободно укладывают между подколониками фундаментов соседних колонн на специальные бетонные столбики, устраиваемые на уступах фундаментов. Столбики иногда называют приливами, их размеры в плане не менее 300×600 мм. Зазоры между торцами балок и подколонниками должны быть не менее 25 мм, их заполняют бетоном класса С8/10.
1 – набетонку по верху стакана фундамента до отметки -0.030 выполнять из бетона класса С8/10 после монтажа колонн, рам ворот и балок фундаментных
Для опирания наружных стен балки укладывают с внешней стороны колонн так, чтобы ось балок совпадала с осью стены. Для опирания конструкций внутренних стен (при их наличии) продольные оси балок совмещают с центрами колонн.
В шаге воротного проема фундаментные балки отсутствуют, т.к. на нагрузку от транспорта они не рассчитаны. Кладку кирпичного обрамления ворот опирают на набетонки столбчатых фундаментов колонн.
Отметка верха фундаментной балки всегда должна быть - 0,030 м. На этой отметке по верху балки устраивают горизонтальную гидроизоляцию из 1...2 слоев рулонного гидроизоляционного материала на мастике или слоя цементно-песчаного раствора состава 1:2 толщиной 30 мм.
Для предотвращения деформации балок вследствие возможного пучения грунтов снизу под балки и со сторон предусматривают подсыпку из дренажных материалов (шлака, крупнозернистого песка или кирпичного щебня). Подсыпка выполняет и еще одну функцию - исключает возможность промерзания пола вдоль наружных стен здания.
Вдоль фундаментных балок на поверхности грунта устраивают тротуар или отмостку с уклоном от стен здания 3 ... 5 % для отвода поверхностных вод.
Билет№13
1)Эксплуатируемые крыши – это плоские покрытия (уклон 1 – 5°), предназначенные для размещения спортивных площадок, садов, кафе и др. На таких крышах устраивают полы из бетонных плит, уложенных по слою щебня. Эксплуатируемые крыши могут быть чердачными и бесчердачными. Чердак таких крыш используется для размещения инженерного оборудования и наблюдения за состоянием покрытия. Безопасная эксплуатация их обеспечивается ограждением.
Для основного и дополнительного слоев водоизоляционного ковра следует принимать рулонные битумно-полимерные, битумные с армирующей синтетической основой, эластомерные пленочные материалы. Верхний слой эксплуатируемых кровель следует выполнять из негорючих материалов.
Запрещается применение в эксплуатируемых кровлях и кровлях с озеленением минераловатного утеплителя, в том числе из жестких минераловатных плит.
При устройстве кровель с озеленением обязательно должны быть предусмотрены:
дренирующий слой по верху водоизоляционного ковра;
водоудерживающий слой;
слой с пропиткой против прорастания корней растений;
грунтовый слой.
2)Балки фундаментные, их назначение, типы,опирание фундаментной балки.
Сборные железобетонные фундаментные балки служат для опирания на них конструкций стен, они также защищают пол от продувания в случае просадки отмостки.
Применение фундаментных балок обязательно в производственных зданиях с кирпичными и блочными стенами. При навесных панельных стенах фундаментные балки хотя и не несут нагрузки от них, однако существенно облегчают производство работ и обеспечивают долговечность нижней части панелей. Установка стен на фундаментные балки кроме экономических создает также и эксплуатационные преимущества - упрощает устройство под ними всевозможных подземных коммуникаций (каналов, туннелей и т.п.).
Форма поперечного сечения фундаментных балок определяется по каталогу в зависимости от типа (конструкции) и толщины стены и может быть трапециевидной или тавровой. Поперечное сечение имеет скосы, облегчающие извлечение балок из форм при изготовлении.
Фундаментные балки свободно укладывают между подколониками фундаментов соседних колонн на специальные бетонные столбики, устраиваемые на уступах фундаментов. Столбики иногда называют приливами, их размеры в плане не менее 300×600 мм. Зазоры между торцами балок и подколонниками должны быть не менее 25 мм, их заполняют бетоном класса С8/10.
1 – набетонку по верху стакана фундамента до отметки -0.030 выполнять из бетона класса С8/10 после монтажа колонн, рам ворот и балок фундаментных
Для опирания наружных стен балки укладывают с внешней стороны колонн так, чтобы ось балок совпадала с осью стены. Для опирания конструкций внутренних стен (при их наличии) продольные оси балок совмещают с центрами колонн.
В шаге воротного проема фундаментные балки отсутствуют, т.к. на нагрузку от транспорта они не рассчитаны. Кладку кирпичного обрамления ворот опирают на набетонки столбчатых фундаментов колонн.
Отметка верха фундаментной балки всегда должна быть - 0,030 м. На этой отметке по верху балки устраивают горизонтальную гидроизоляцию из 1...2 слоев рулонного гидроизоляционного материала на мастике или слоя цементно-песчаного раствора состава 1:2 толщиной 30 мм.
Для предотвращения деформации балок вследствие возможного пучения грунтов снизу под балки и со сторон предусматривают подсыпку из дренажных материалов (шлака, крупнозернистого песка или кирпичного щебня). Подсыпка выполняет и еще одну функцию - исключает возможность промерзания пола вдоль наружных стен здания.
Вдоль фундаментных балок на поверхности грунта устраивают тротуар или отмостку с уклоном от стен здания 3 ... 5 % для отвода поверхностных вод.
№14
1) Сообщение между этажами обеспечивается лестницами, которые служат и для целей эвакуации. Помещение, где расположена лестница, называют лестничной клеткой.
Классификация:
1) по назначению:
а) основные (постоянное использование, эвакуация);
б) вспомогательные (служебное сообщение между этажами);
в) аварийные (наружные эвакуационные).
2) по числу маршей в пределах высоты одного этажа:
а) одномаршевые;
б) двухмаршевые;
в) трехмаршевые.
3) по расположению:
а) входные;
б) внутриквартирные.
4) по материалу:
а) ж/б (сборные и монолитные, из крупно- и мелкоразмерных элементов);
б) деревянные.
Требования к лестницам:
- прочность;
- долговечность;
- пожарная безопасность.
Лестница состоит из маршей и площадок. Марш состоит из ступеней, поддерживающих их косоуров (располагаемых под ступенями) или тетив (примыкающих к ступеням сбоку).
У ступеней вертикальную грань называют подступенком, а горизонтальную – проступью. Все ступени должны иметь одинаковую форму, кроме верхней и нижней, называемых фризовыми.
Лестничные площадки бывают этажными (на уровне этажа) и междуэтажными (промежуточными). Для безопасности, удобства движения марши и площадки оборудуют ограждениями с поручнями высотой 0,9 м.
Число ступеней в марше принимают не более 18, но и не меньше 3. Ширину маршей назначают с учетом обеспечения эвакуации людей. Между маршем должен быть обеспечен зазор 100 мм в плане для пропуска пожарных шлангов. Ширина площадок должна быть не меньше ширины марша.
Уклон лестниц принимают по строительным нормам в зависимости от назначения и этажности здания.
2)Узел под Ж\б колонну крайнего ряда
№15
