Доп. Задание
«расширить полосу пропускания»

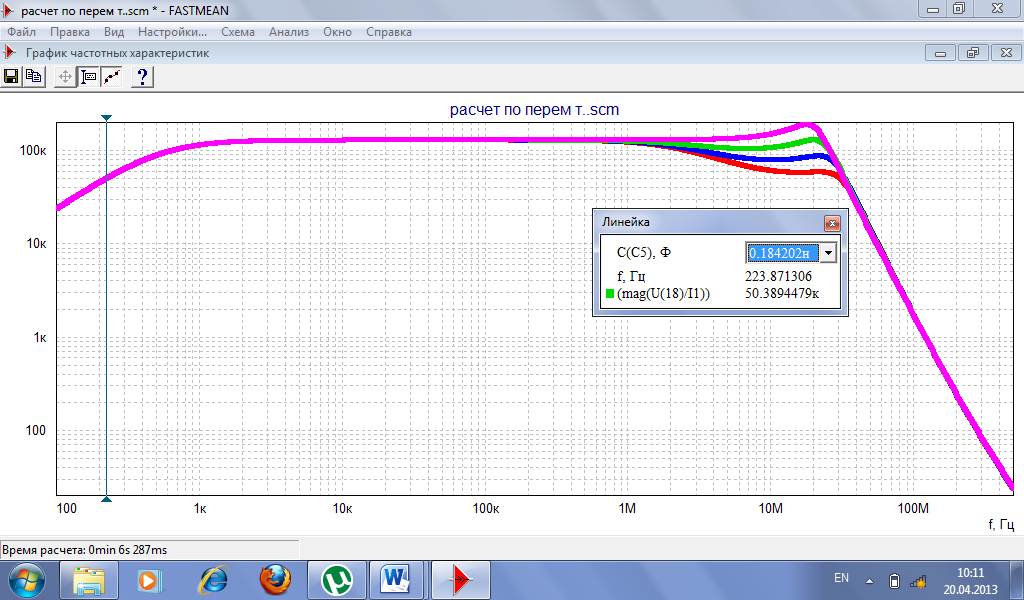

Рассмотрим данную характеристику при различных емкостях С5 (в промежутке от 100пФ до 250пФ).
Из данного графика видим, что емкость С5 необходимо выбрать около 185 пФ.
Тогда получаем:
6. Построение амплитудно-частотной характеристики

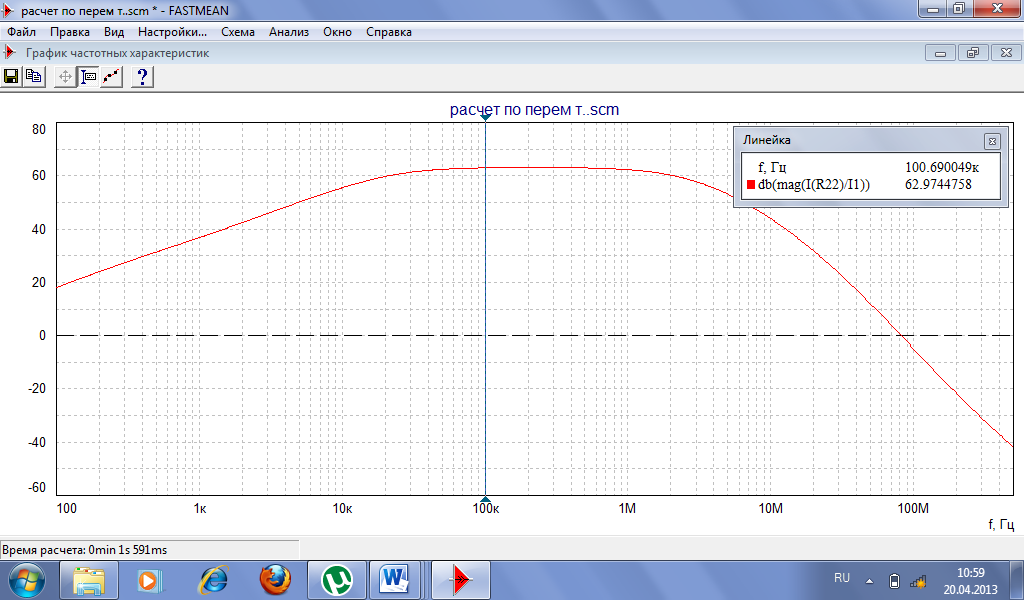

Используя программу Fastmean , получаем АЧХ коэффициента передачи тока Ki (f) =I(R22)/I1

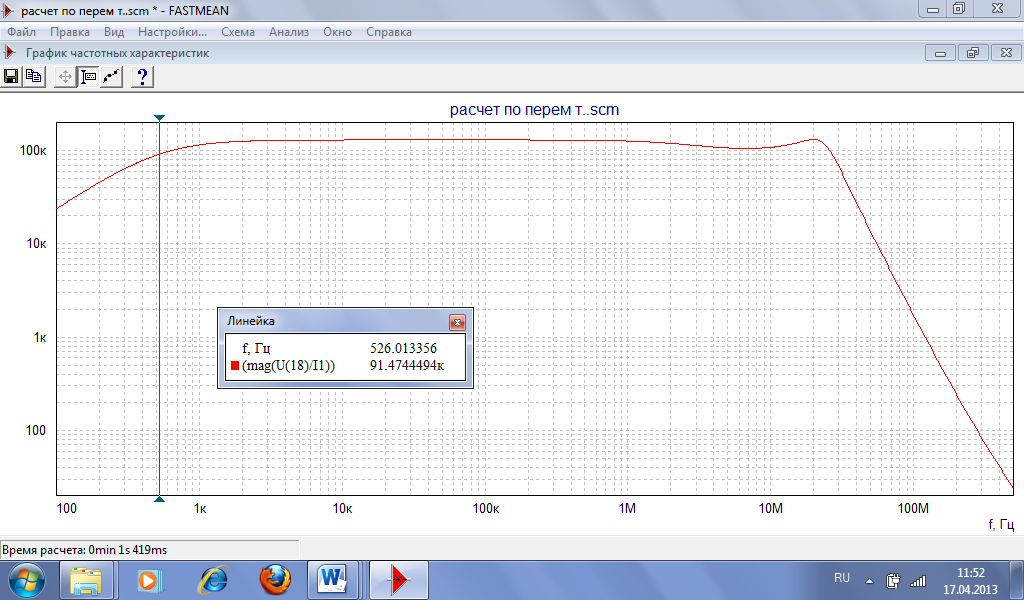

Тогда получим:

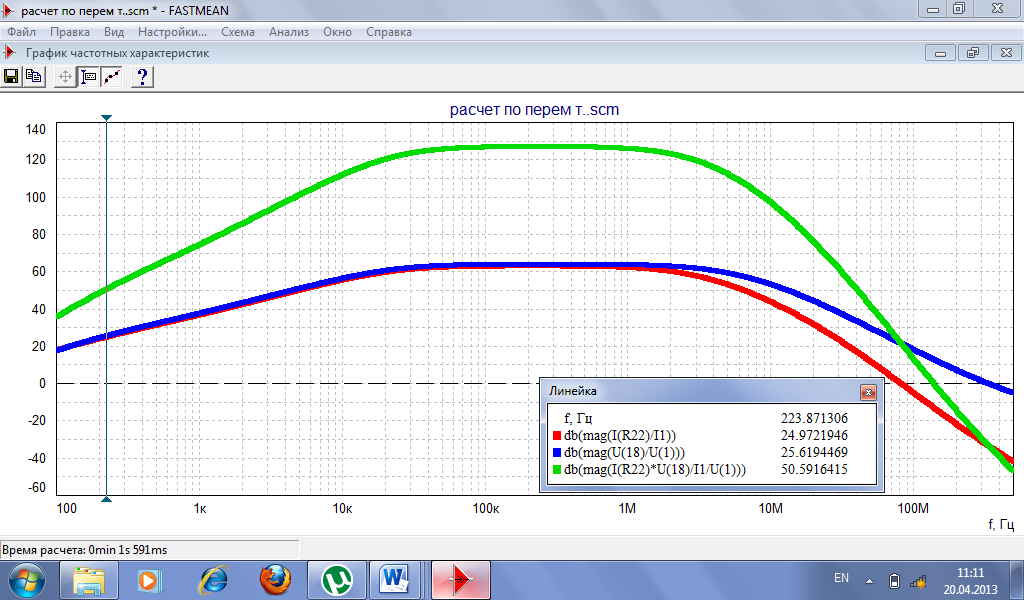

АЧХ коэффициентов усиления по току Ki (f)=I(R12)/I1, напряжению К(f)= U(14)/U(1) и мощности КP= Ki (f) * К(f).
