Платформы на погруженном понтоне или башмаках.

Высокая стоимость и значительная трудоемкость создания свайного основания потребовали поиска новых проектных решений.

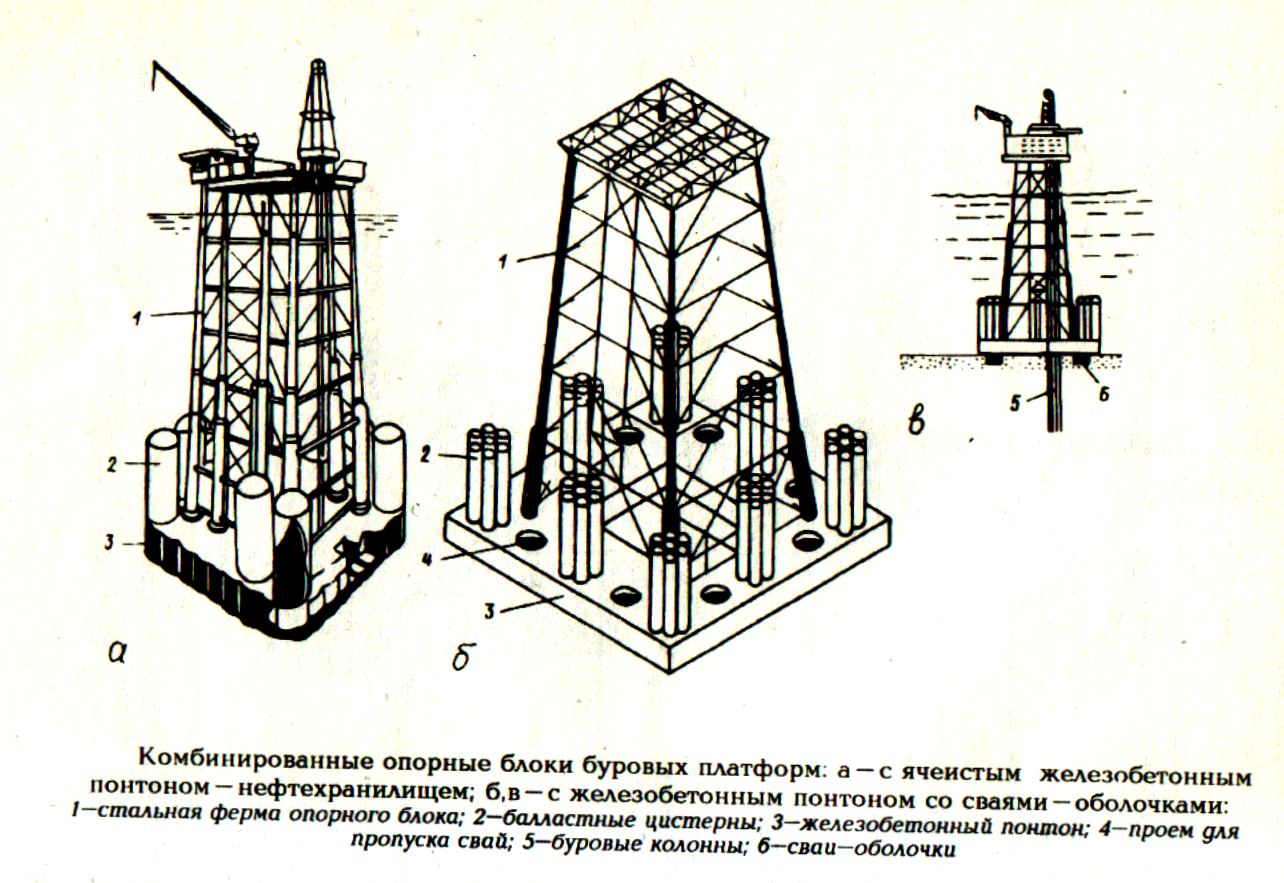

На рис. 4 показана конструкция платформа со сквозным опорным блоком на железобетонном понтоне. Сквозной металлический опорный блок закрепляют на железобетонном понтоне, имеющем ячеистую структуру, придающую понтону плавучесть при транспортировке и используемую для балластировки или хранения добытой нефти.

Достоинство рассмотренной конструкции заключается в том, что она может быть применена в случаях, когда использование свай невозможно.

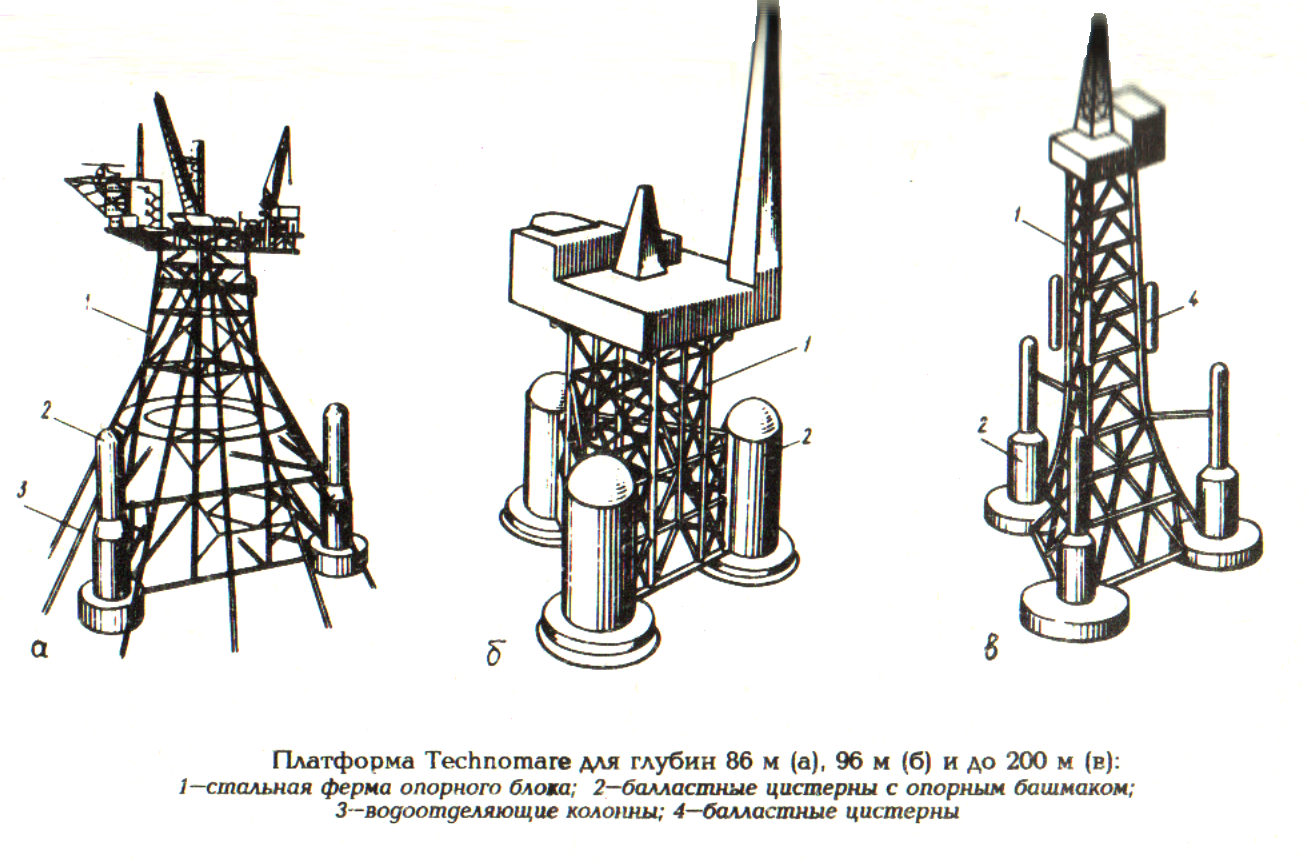

Рис 5

В платформах на рис 5 реализовано другое решение обеспечения устойчивости опорного блока без применения свайного основания. Видно, что опорный блок прикрепляется к трем цилиндрическим балластным цистернам, опертым на уширенные и утяжеленные башмаки, устанавливаемые на морское дно.

Преимуществами стальных гравитационных опорных блоков, по сравнению с железобетонными, являются простота изготовления и удобство при транспортировке.

Платформы со сквозным опорным блоком в виде мачты с оттяжками.

Платформы в виде мачты с оттяжками – это разновидность платформ со сквозным опорным блоком

Платформы такой конструкции применяются в диапазоне глубин моря 200 — 700 м. Важным их отличием от других глубоководных стационарных сооружений является то, что они не передают изгибающий момент на грунтовое основание.

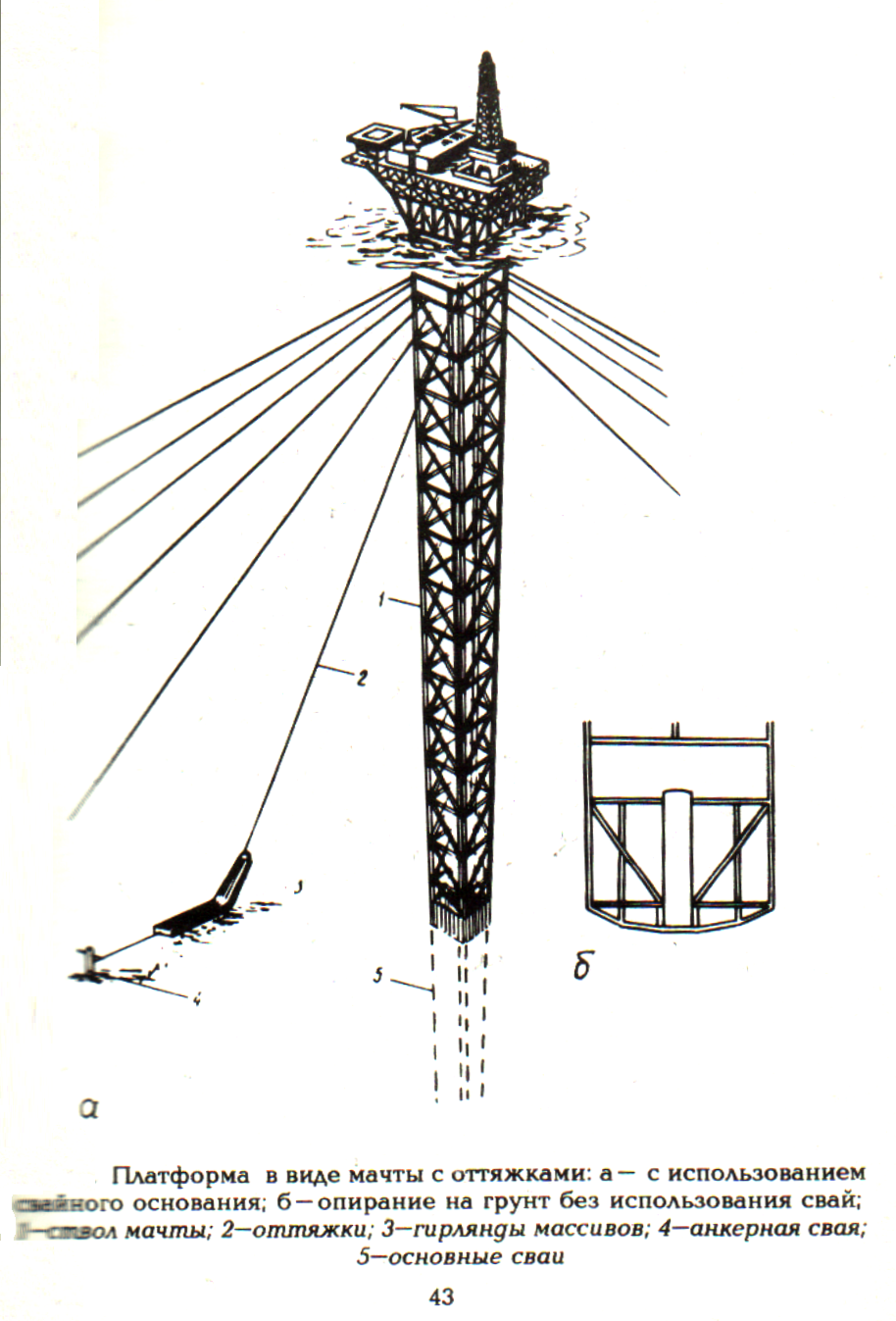

Конструкция платформы с опорным блоком в виде мачты с оттяжками показана на рис. 6.Опорный блок выполняется в виде фермы из стальных труб, поперечное сечение ее образует квадрат. Опорный блок удерживается в вертикальном положении с помощью оттяжек—тросов, прикрепленных к гирляндам массивов, лежащих на дне. По отношению к к вертикальной оси ствола оттяжки отклоняются примерно на 60 градусов.

При обычных нагрузках на сооружение гирлянды массивов лежат на дне. Во время штормов при экстремальных нагрузках гирлянды отрываются от дна и смягчают рывки, передающиеся на оттяжки от раскачивающегося ствола.

Применение нашли два варианта опирания мачты на грунт. В первом случае — с использованием свайного основания, часть которого передает на грунт все нагрузки от верхнего строения платформы, а часть удерживает мачту от закручивания. В другом варианте, благодаря приданию концу мачты конусообразной формы, свайное основание не применяется, а опорный блок погружается в грунт на глубину до 15 м под своей тяжестью, весом балласта и за счет вертикальных усилий от оттяжек.

Стационарные гравитационные платформы

Стационарные гравитационные платформы, как элемент структуры морского нефтегазопромысла, обеспечивают выполнение широкого спектра морских технологий от бурения и добычи, до использования их в качестве оснований для морских нефтехранилищ, перерабатывающего оборудования, передаточных причалов и другое.

Использование платформ гравитационного типа возможно на прочных тяжелых грунтах, достаточных для надежного удержания установки. Особенностью гравитационных платформ является их способность противостоять сдвигающим и опрокидывающим воздействиям за счет собственной массы и массы балласта.

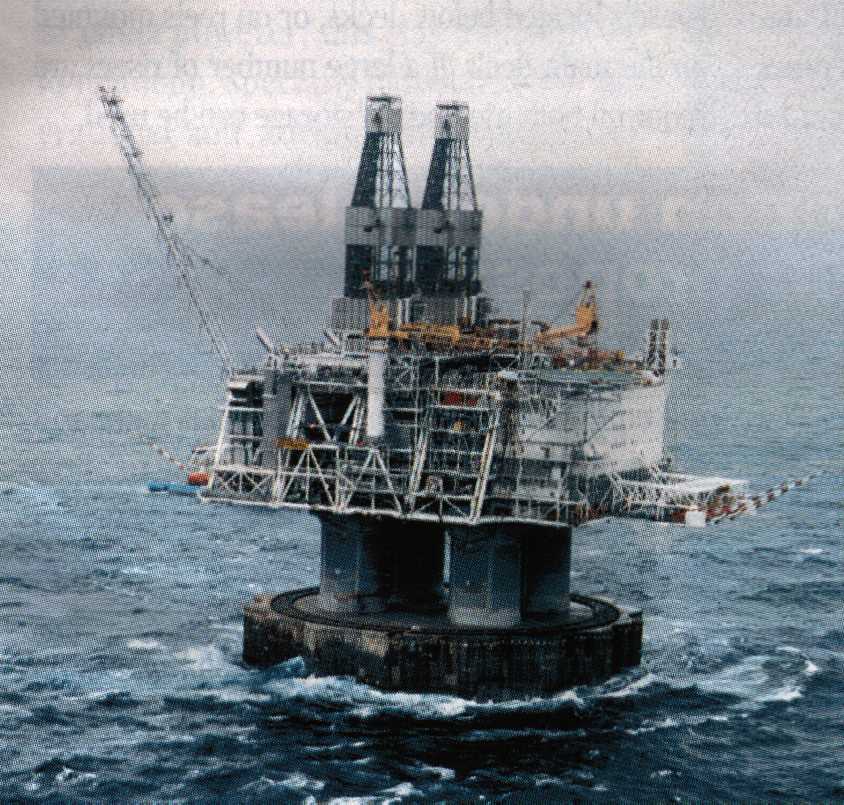

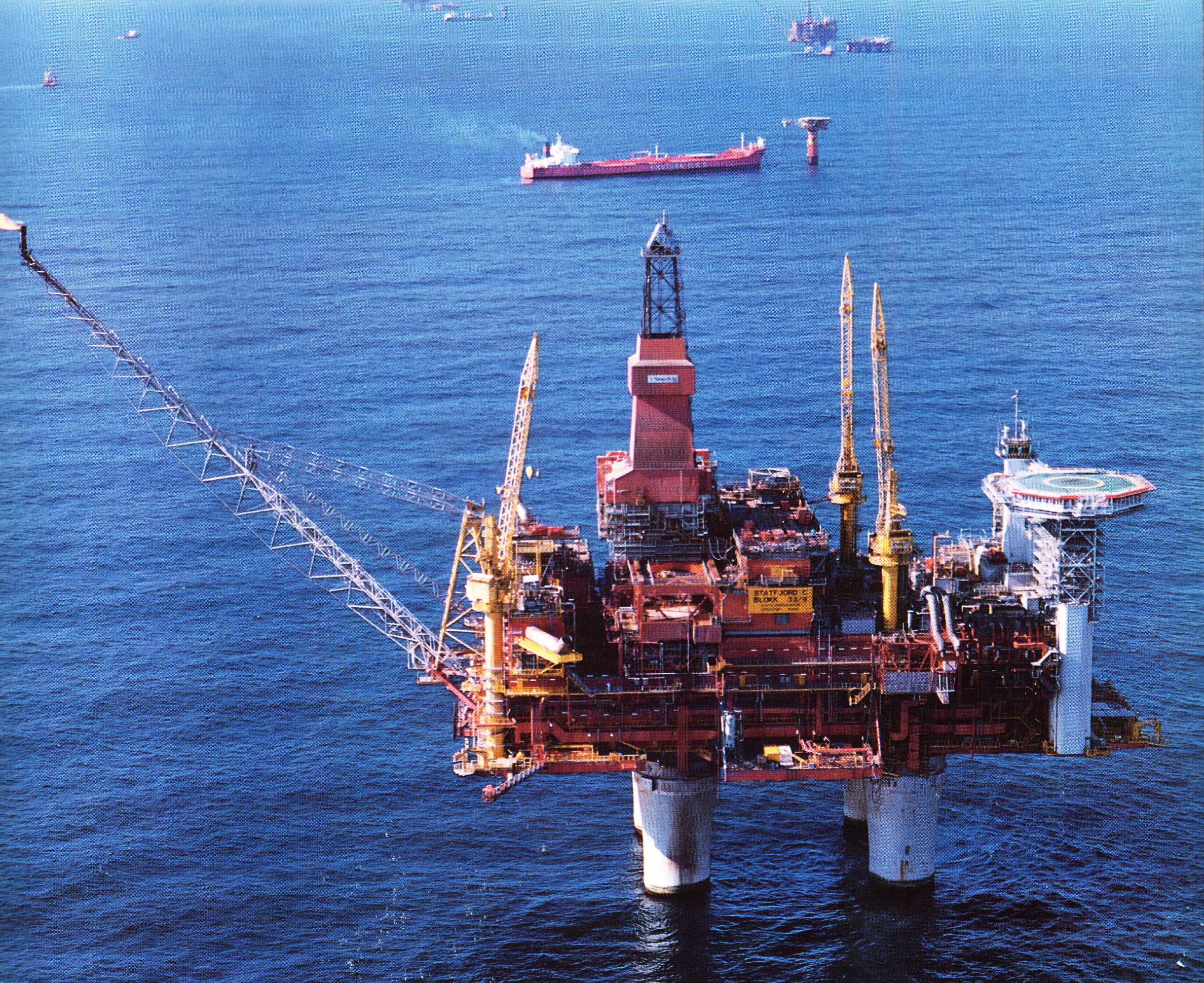

На рис. 1 показана железобетонная платформа гравитационного типа, а на рис. 2 – платформа, имеющая волноледозащитную оболочку.
