Министерство образования РФ

Брянская государственная инженерно-технологическая

академия

Кафедра СК

Дисциплина: Металлические конструкции

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовой работе

Тема: “Балочная клетка 27 x 63 м”

Выполнил: студент

гр. ИПС-402,00-8.163

Платонов Г.Е.

Принял: доцент

Рубцов А.В.

БРЯНСК – 2004

С Пояснительная записка к курсовой работе по мк Стадия пгс - 402 Лист Листов 2 23 у одержание

Стр.

1. Исходные данные ……………………………………………….…………….. 3

2. Расчет настила ………………………………………………….……………... 5

3. Расчет главной балки ………………………………………….……………… 9

4. Изменение сечения балки по длине ………………………….…….……….. 10

5. Проверка местной устойчивости стенки …………………………………… 11

6. Расчет опорного ребра …………………………………...………………….. 13

7. Проверка опорного ребра на устойчивость ……………...………………… 14

8.Расчет крепления поясов к стенке ………………………...………..…………14

9.Расчет укрупнительного стыка ………………………………………………..15

10.Расчет и конструирование колонны ……………………….……………….. 18

11.Расчет оголовка колонны …………………………………………………… 21

12.Расчет базы колонны ………………………………………………………… 20

13.Список литературы ………………………………………………………….. 23

Error: Reference source not found

Исходные данные

Настил, балки настила в соответствии с таблицей 50(1) относится к 3-ей группе, то из рекомендуемых сталей принимаем для настила сталь С245. =240 Мпа, R_u=360 Мпа,

R_yn=245 МПа, R_un=370 МПа.

Крепление настила к балке настила осуществляется с помощью ручной сварки электродами типа Э42 с R_wf = 18кН/см².

Второстепенная балка принимается с теми же параметрами, что и балка настила.

Так как главная балка в соответствии с той же таблицей 50(1) относится ко 2-ой группе, то из рекомендуемых сталей принимаем сталь С245.

Крепление полки и стенки главной балки осуществляется с помощью автоматической сварки.

Так как колонна с таблицей 50(1) относится ко 3-ей группе, то из рекомендуемых сталей принимаем ту же сталь С245.

Контроль качества швов осуществляется без физического контроля качества.

Для болтовых соединений принимаем высокопрочные болты из стали 40Х “Селект” с R_bun = 1100 Н/мм². Способ обработки соединяемых поверхностей – пескоструйный или дробеметный двух поверхностей (μ = 0,58)

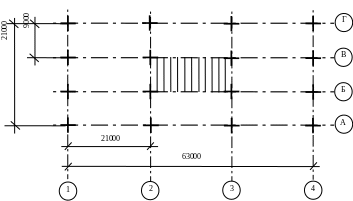

Балочная клетка

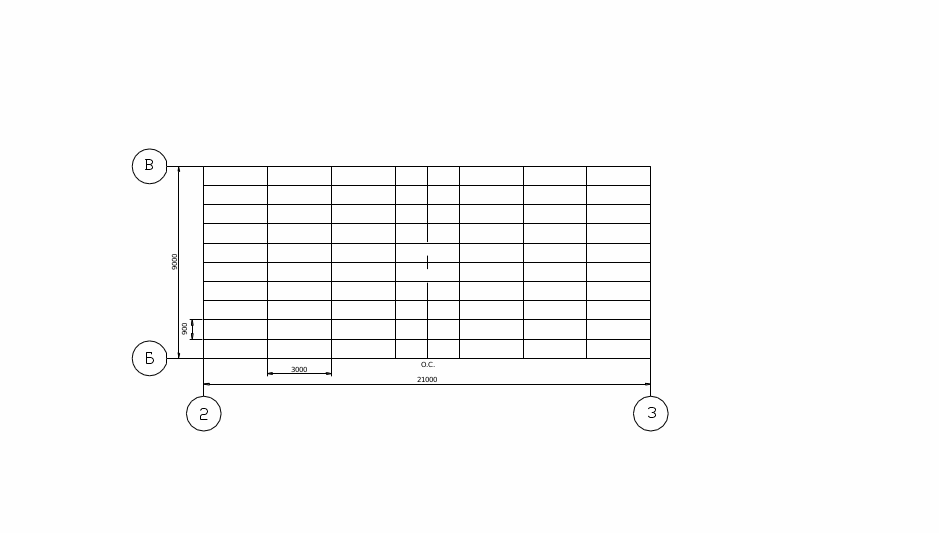

Ячейка балочной клетки

Расчет настила

Так как P = 22 кН/м², то принимаем t_n = 10мм, b = 100см.

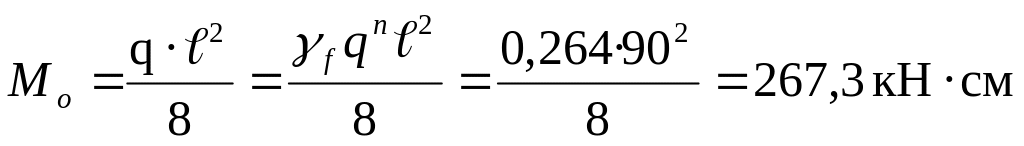

Момент балочный:

q_n = pⁿ · 1м = 22 кН/м

q_n = pⁿ · ∙ 1м = 22∙1,2∙1=26,4 кН/м где γf = 1,2

;

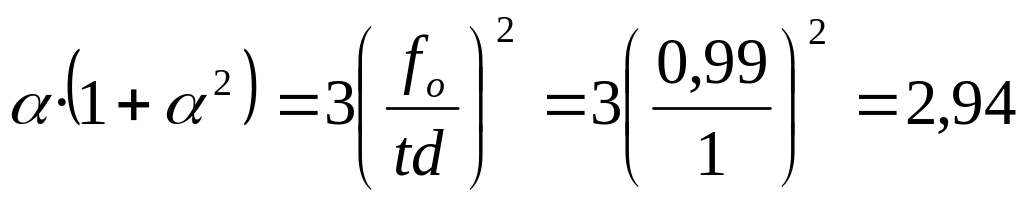

отсюда = 1,2023

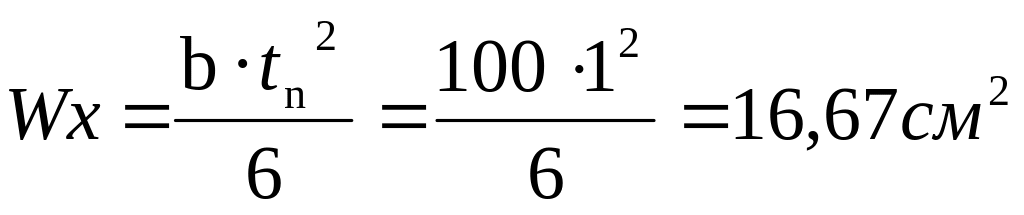

А=b·t=100·1=100 см

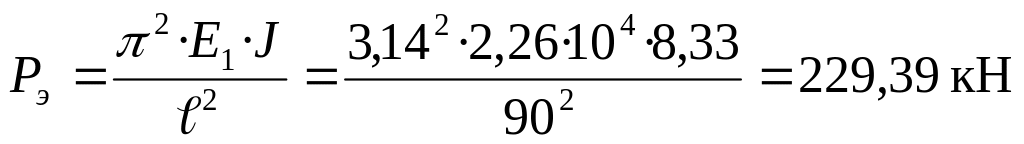

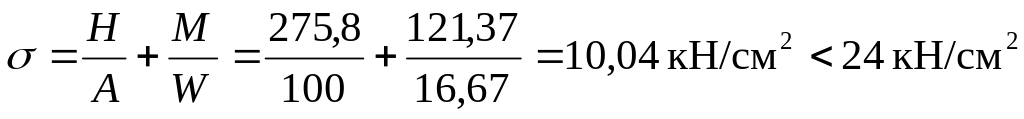

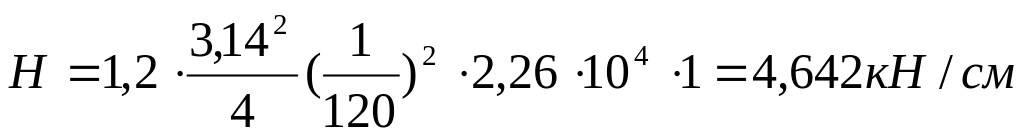

H=P_э· α =229,39·1,2023=275,8 кН

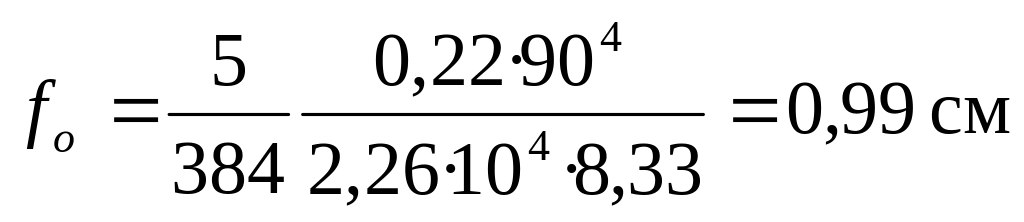

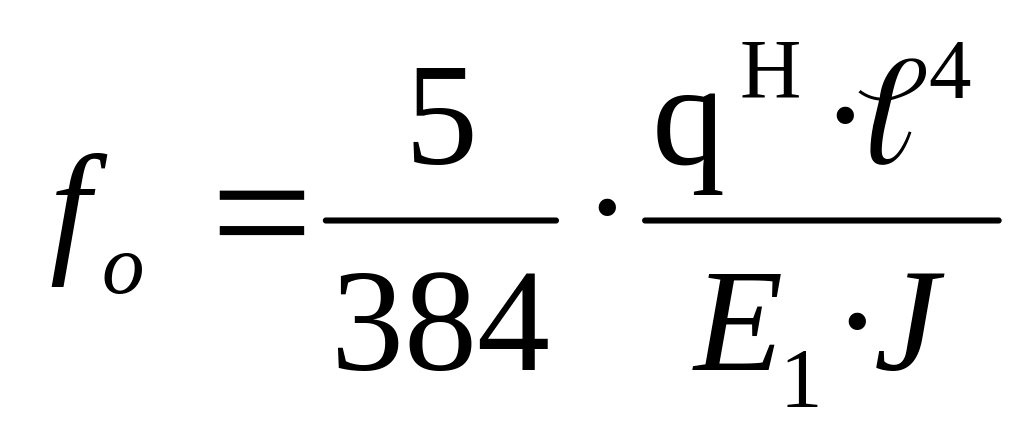

Расчет по второй группе предельных состояний

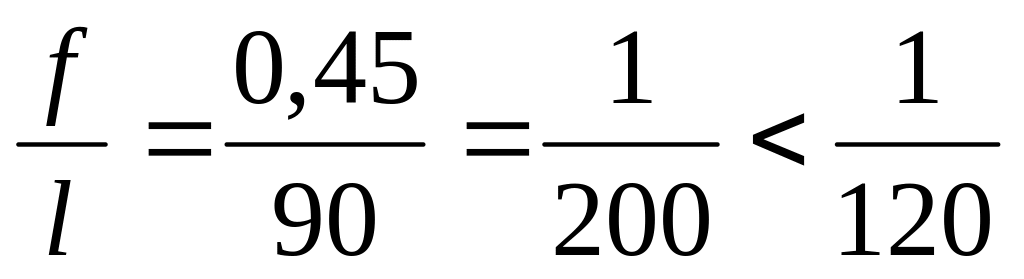

0,005 < 0,008 – условие жесткости выполняется

Расчет крепления настила к балкам настила

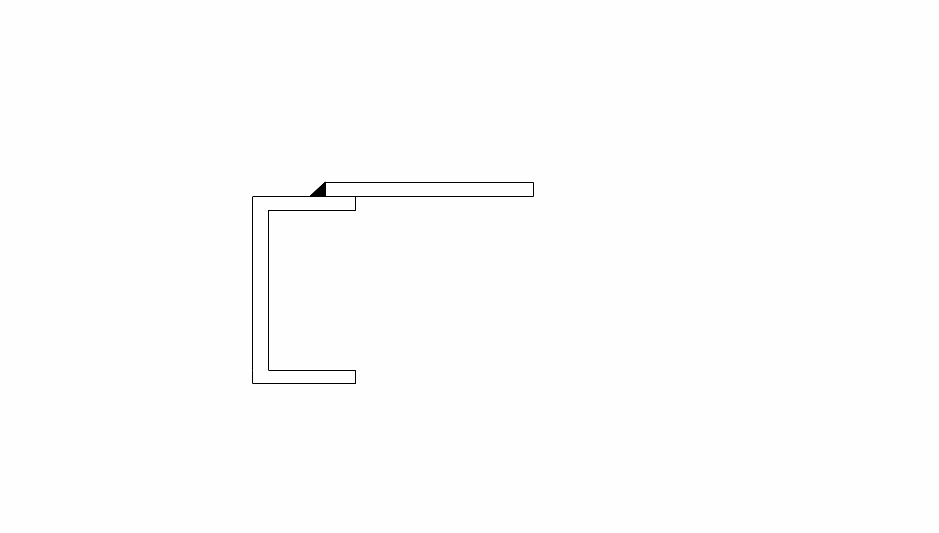

Рассчитаем толщину углового шва, прикрепляющего настил к балкам.

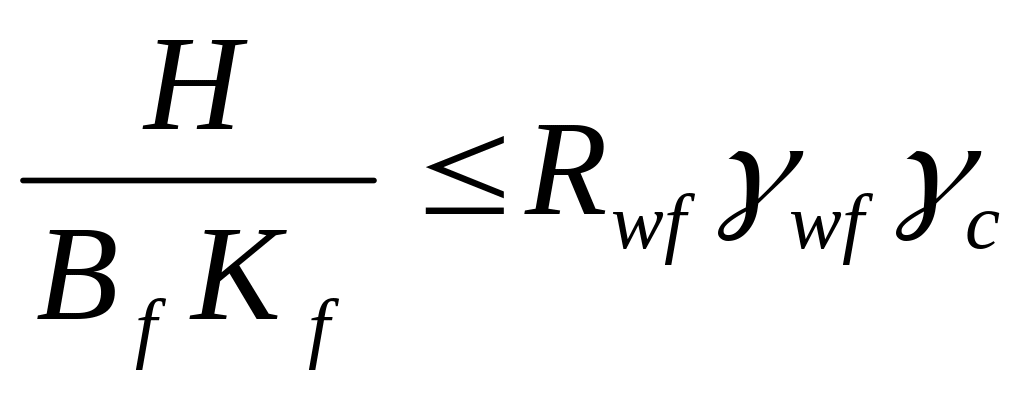

1. П о металлу шва.

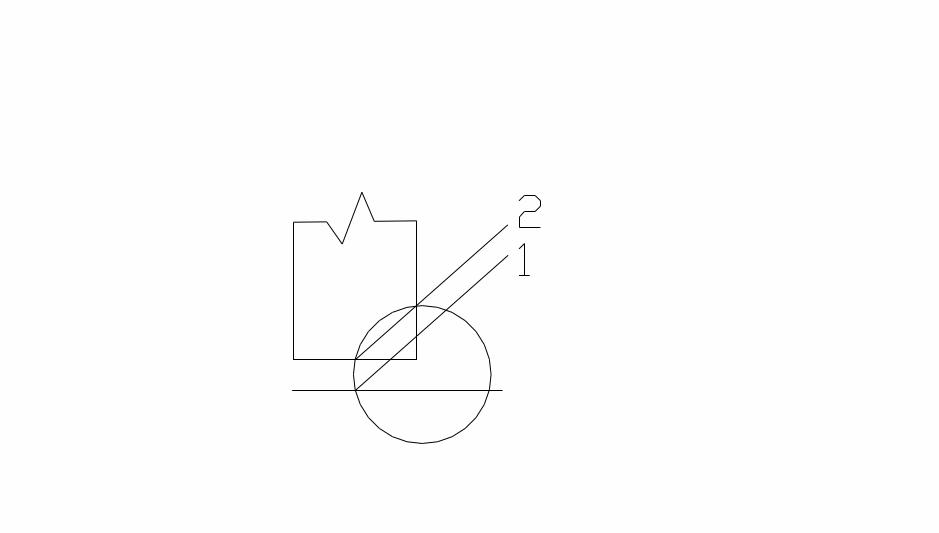

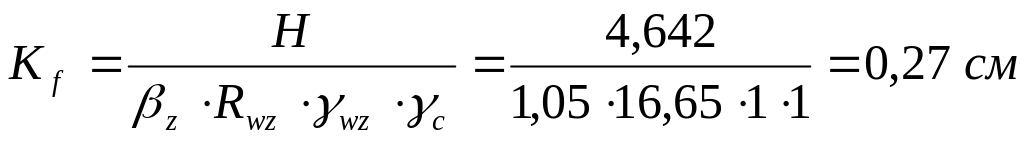

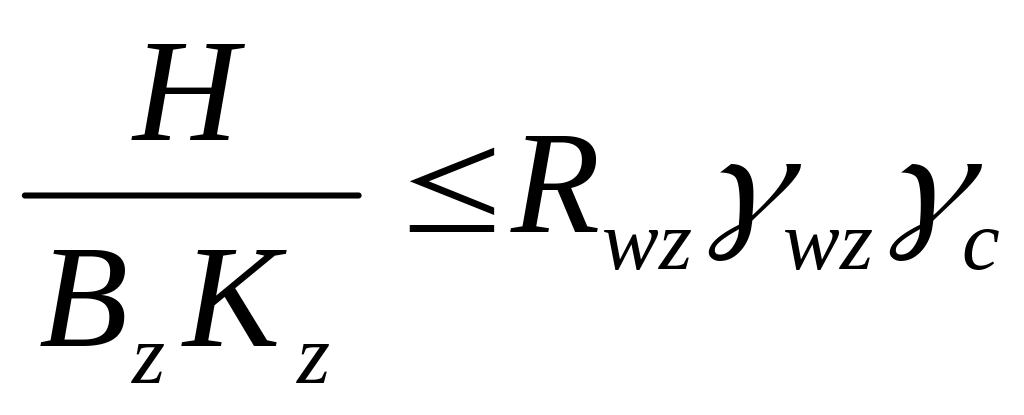

2. Расчет по металлу границы сплавления

β_f = 0,9, β_z = 1,05 – сварка полуавтоматическая, при d = 1,4 мм, в нижнем, горизонтальном, вертикальном поясах.

γ_wf = 1, γ_wz = 1 – коэффициенты для всех сталей, кроме конструкций, возводимых в климатических районах I1, I2, II2, II3.

- для сварных соединений с угловым швом на срез по металлу шва.

γ_wm = 1,025 – коэффициент надежности по материалу для всех сталей, кроме С590, С590К.

R_wun = 41 кН/см² – для электрода Э42 с маркой проволоки Св - 0,8.

R_wz = 0,45·R_un = 0,45·37 = 16,65 кН/см²

R_un = 37 кН/см² – нормативное сопротивление листового профиля.

γ_wm = 1

k_f^min = 5 – при толщине настила 6-10 мм, t_т = 8,4 мм, t_нас = 10 мм.

Для таврового, с односторонним угловым швом полуавтоматической сваркой с пределом текучести стали до 38 кН/см², R_un = 24,5 кН/см² принимаем катет шва

k_f = k_f^min = 5 мм.
