1. Проектирование монолитного перекрытия.

1.1. Данные для проектирования.

Запроектировать монолитное ребристое перекрытие над подвалом 4-х этажного производственного здания. Длина здания - 36 м, ширина – 21 м.

Нормативная временная нагрузка на перекрытие составляет 17 кПа, в том числе длительная – 14 кПа. Для всех элементов перекрытия принят бетон класса В20. В качестве рабочих стержней использована арматура класса А400.

1.2. Компоновка монолитного перекрытия.

Главные балки располагаем поперек здания с шагом 6 м. Второстепенные балки располагаем вдоль здания с шагом 2,330м. Отношение пролета второстепенных балок к их шагу 6/2,33=2,57 > 2, следовательно, монолитная плита работает по балочной схеме.

Определяем размеры поперечных сечений элементов перекрытия. Находим R_b=11,5 МПа. Вычисляем по формулам:

толщина плиты:

принимаем

высота второстепенной балки:

принимаем 200х400 мм.

высота главной балки:

_{принимаем 300х700 мм.}

Сторона квадратного сечения колонны:

принимаем сечение колонны 500х500 мм.

где l_s, l_sb, l_mb – пролеты плиты, второстепенной и главной балок, м;

q_n – нормативное значение временной нагрузки на перекрытие, кПа;

H_fl – высота этажа, м;

n_fl – количество вышележащих этажей, имеющих колонны.

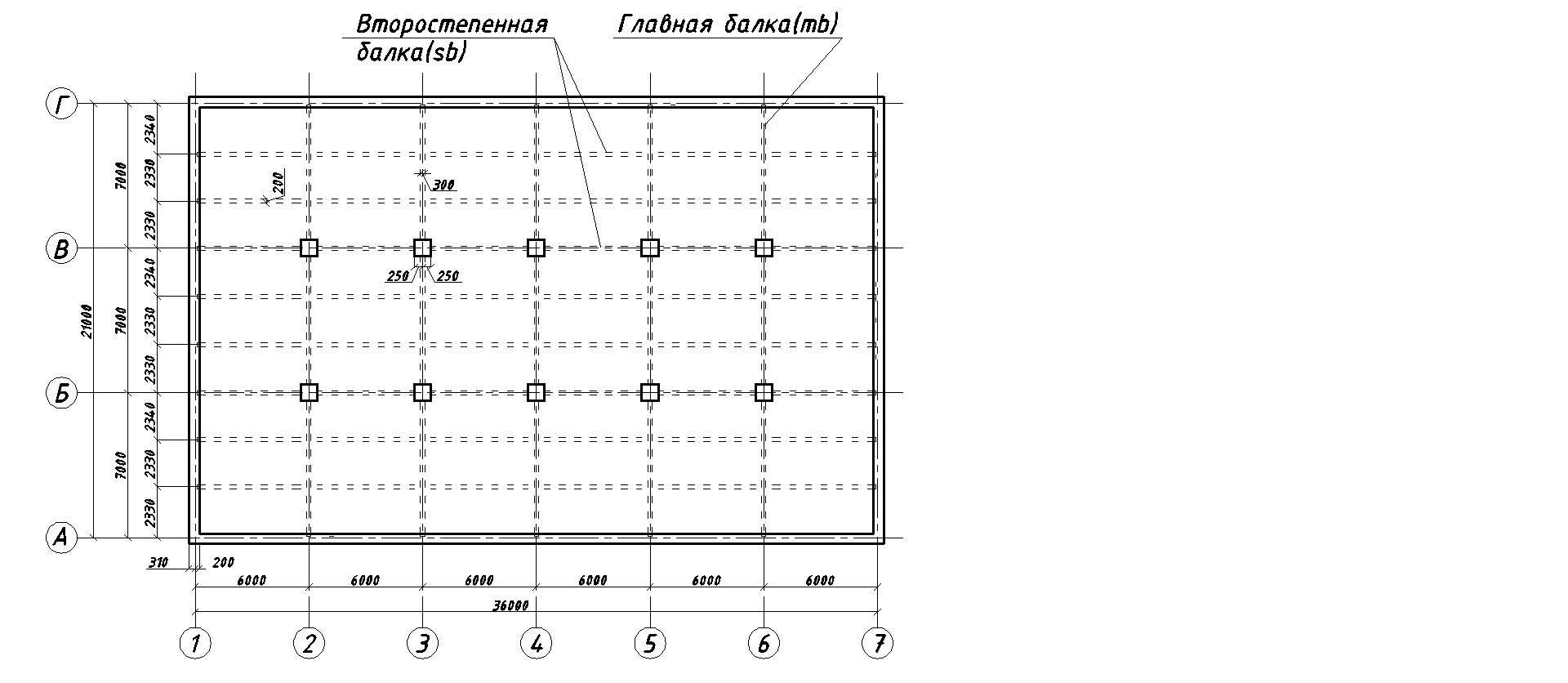

Рисунок 1. Монолитное ребристое перекрытие с балочными плитами

8. 1.3. Проектирование плиты.

9. 1. 1.3.1.Расчетная схема и нагрузки на плиту.

Для выбора расчетной схемы определяем пролеты плиты в обоих направлениях.

В крайних ячейках плиты расчетный пролет l₀₁=2340-0,5·200-200+120·0,5=2100 (мм). В средних ячейках плиты за расчетный пролет принимаем расстояние в свету между балками l₀₂=2330-200=2130(мм).

Плиту рассчитываем как балочную вдоль коротких сторон. Расчетную полосу плиты шириной 1 м принимаем в виде многопролетной неразрезной балки, на которую действует равномерно распределенная нагрузка (рисунок 2). На крайних опорах предусматриваем шарнирное закрепление, а возможное частичное защемление плиты в стене учтем при конструировании.

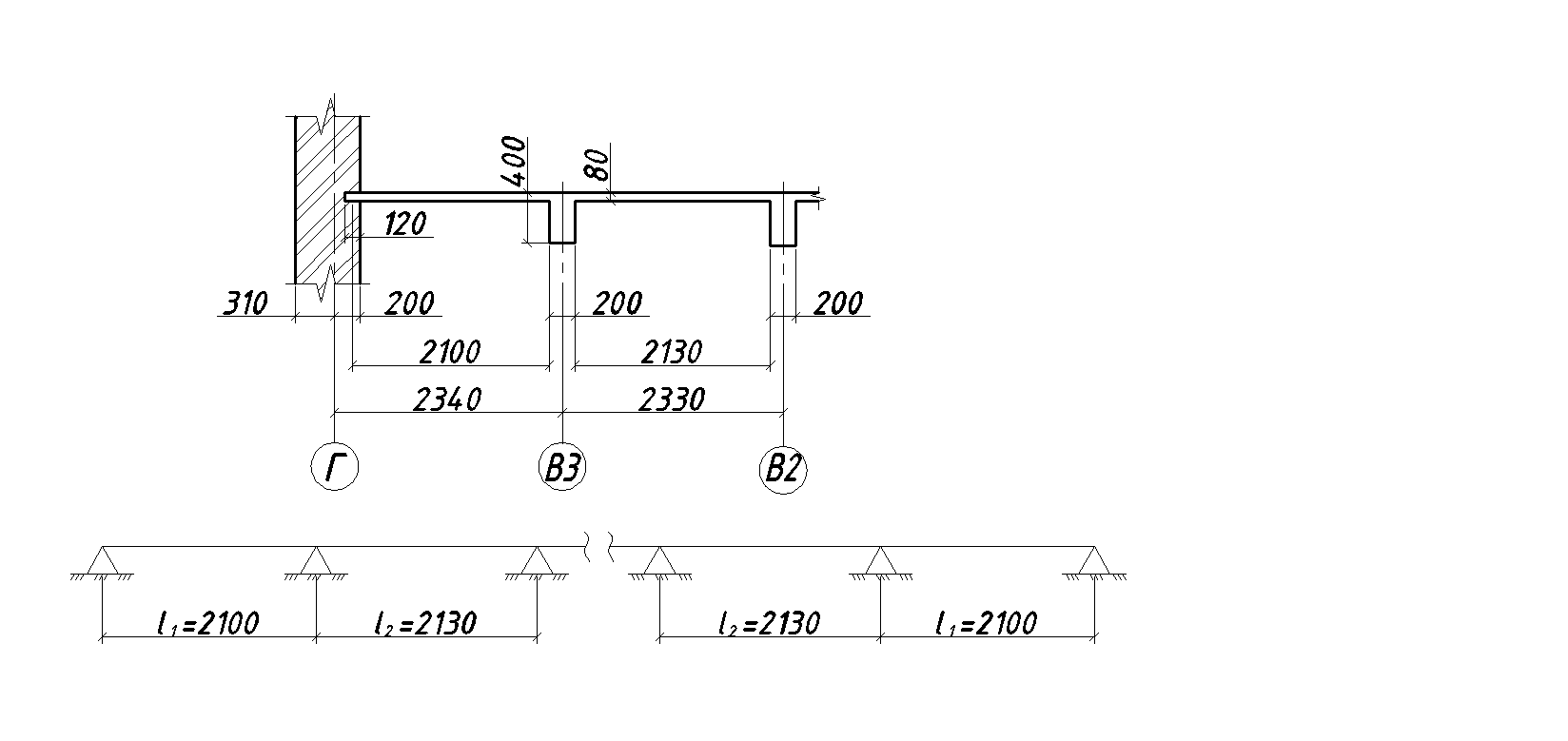

Рисунок 2. Назначение расчетных пролетов плиты

Таблица 1. – Нагрузки на плиту

Вид нагрузки	Нормативная нагрузка, кПа		Расчетная нагрузка при , кПа		Расчетная нагрузка при , кПа
1.Постоянная:
Плиточный пол	0,3	1	0,3	1,1	0,33
Цементный раствор ( , )	0,44	1	0,44	1,3	0,57
Собственный вес плиты ( , )	2	1	2	1,1	2,2
Итого 1.Постоянная p	2,74	—	2,74	—	3,1
2.Временная v	17	1	17	1,2	20,4
в том числе длительная vl	14	1	14	1,2	16,8
3.Полная q =p+v	19,74	—	19,74	—	23,5
в том числе продолжительно действующая ql =p+vl	16,74	—	16,74	—	19,9
