1. Введение
Современный этап развития человеческого общества характеризуется все возрастающим проникновением электроники во все сферы жизни и деятельности людей. Достижения в области электроники в значительной мере способствуют успешному решению сложнейших научно-технических задач, повышению эффективности решения научных проблем, созданию новых машин и оборудования, разработке эффективных технологий и систем управления, получению материалов с уникальными свойствами, совершенствованию процессов сбора и обработки информации.
Результаты изучения электронных процессов и явлений, а также исследование и разработка методов создания электронных приборов и устройств получают свое воплощение в многообразных средствах электронной техники, развитие которой происходит по двум тесно пересекающимся направлениям. Первое из них связано с созданием электронных видов аппаратуры, систем для научной и практической деятельности человека.
2. Выбор функциональной схемы
Существует такое понятие как система. Это совокупность, состоящая из отдельных частей, находящихся в определённых связях друг с другом и составляющих целостность и единство. Изучение поведения системы осуществляется с помощью моделей. Люди изучают объекты с целью управления ими для достижения необходимых количественных и качественных характеристик. Для выработки управляющих воздействий необходимо иметь информацию о желаемом и фактическом состоянии объекта. Управление – это процесс во времени, следовательно, система управления является динамической.
Существует следующая классификация систем автоматического управления:
1 .Система разомкнутого управления:
Рис.1
Алгоритм управления вырабатывается только на основе заданного функционирования объекта управления.
При наличии возмущающих воздействий f состояние объекта будет отличаться от заданного. Этот метод применяется тогда, когда возмущения строго определены и учтены при формировании алгоритма управления, вводится изменение в алгоритм управления, которое компенсировало бы возмущающее воздействие.
2.Система по принципу компенсации:
Рис.2
В этом случае вся информация о действующих возмущениях поступает на УУ и учитывается при выработке алгоритма управления. В таких системах иногда не возможно измерить возмущения, а также отсутствует информация о результатах управления.
3.Система по принципу обратной связи:

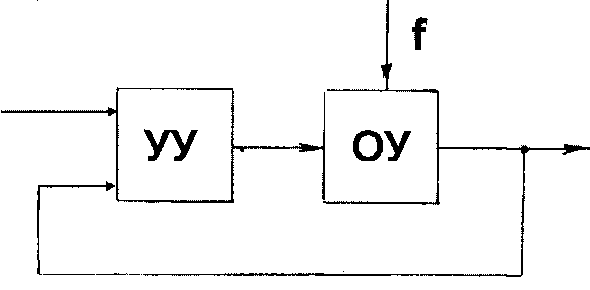

Рис.3
В данной системе существует канал обратной связи. Причем косвенно через ОУ учитываются и временные возмущения f. Достоинства такой системы:
а. Минимальная погрешность управления
б. Система относительно проста
в. Устойчивость
В курсовом проекте необходимо спроектировать электронный блок, который работает в широком температурном диапазоне регулируемой величиной является скорость вращения исполнительного двигателя постоянного тока со следующими параметрами:
Uном=200 В; Iном=850 A
С учетом того, что управление двигателем осуществляется в импульсном режиме, структурная схема будет иметь вид:
g
Сравн. Устр-во.
Усилитель
ШИМ
Предм. Усил-ль
Усилитель мощности
(t) +
y
(t)
-
Объект
Двиг.
О С
Датчик
Рис.4
