2.4 Задание по расчету трехфазной электрической цепи переменного тока

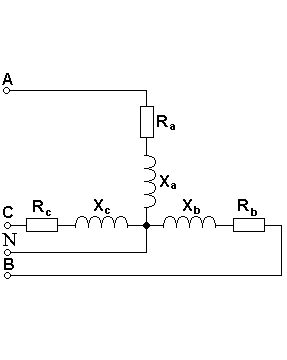

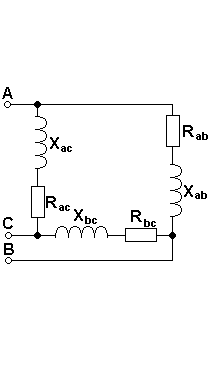

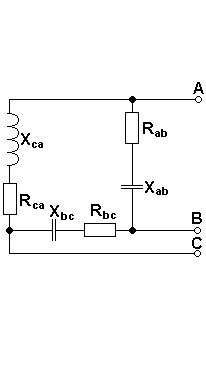

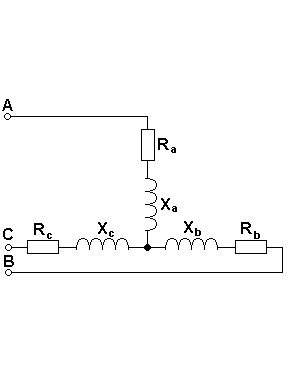

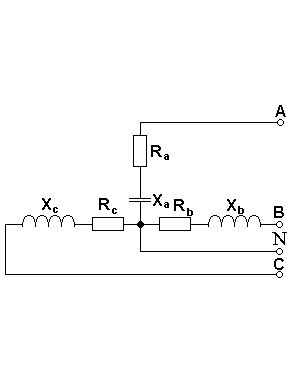

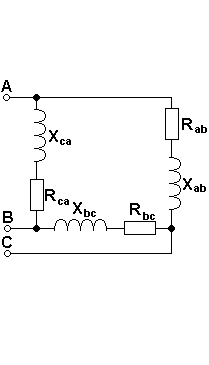

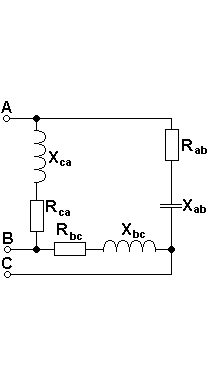

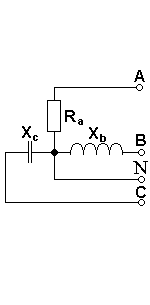

Для линейной электрической цепи переменного тока, соответствующей варианту, схема которой изображена на рисунках 4.1–4.10, по данным в таблице 4.1 параметрам и линейному напряжению выполнить следующее:

1. Определить фазные и линейные токи.

Определить ток в нейтральном проводе (для четырех проводной схемы).
Найти полную, активную и реактивную мощности всей цепи и каждой фазы отдельно.
Построить векторную диаграмму токов и напряжений на комплексной плоскости.

Таблица 4.1  Исходные данные для расчета трехфазной электрической цепи переменного тока

Вариант	Рисунок	U_л, В	R_a	R_ab	R_b	R_bc	R_c	R_ca	Х_a	Х_ab	Х_b	Х_bc	Х_c	Х_ca
			Ом		Ом		Ом		Ом		Ом		Ом
1	2	3	4		5		6		7		8		9
1	4.1	127	8		8		8		6		6		6
2	4.1	220	6		6		6		8		8		8
3	4.1	380	8		8		8		6		6		6
4	4.2	127	3		4		6		4		3		8
5	4.2	220	8		4		6		4		3		8
6	4.2	380	6		8		4		3		4		8
7	4.3	127	3		6		8		8		4		3
8	4.3	220	8		6		4		9		4		3
9	4.3	380	4		3		6		8		4		8
10	4.4	127	16,8		8		8		14,2		6		4
11	4.4	220	8		8		16,8		14,2		6		4
12	4.4	380	16,8		8		8		8		6		4
13	4.5	127	10		-		-		-		10		10
14	4.5	220	10		-		-		-		10		10
15	4.5	380	10		-		-		-		10		10
16	4.6	127	8		8		8		6		6		6
17	4.6	220	6		6		6		8		8		8
18	4.6	380	8		8		8		6		6		6
19	4.7	127	8		4		6		4		3		8
20	4.7	220	4		6		8		8		3		4
21	4.7	380	8		6		4		3		8		4
22	4.8	127	4		8		6		3		4		8
23	4.8	220	8		4		6		8		4		3
24	4.8	380	4		8		6		3		8		4
25	4.9	127	16,8		8		3		14,2		6		4
26	4.9	220	8		16,8		3		6		14,2		4
