Полевые структуры
Транзистор – transfer resistor – преобразователь резисторов.
О каком преобразовании идет речь в случае полевого транзистора? какие физические эффекты лежат в его основе?
Докажите, что емкость МОП-конденсатора, смещенного в режим обеднения, равна емкости двух последовательно соединенных конденсаторов: конденсатора, одна из обкладок которого находится в кремниевой подложке, а другая на границе окисел-кремний, и конденсатора, обкладки которого с обеих сторон примыкают к затворному окислу.
Дайте определение запирающих, антизапирающих, омических контактов. Нарисуйте соответствующие зонные диаграммы. Что такое барьер Шоттки? Какие материалы используются для формирования барьера Шоттки?
Как влияют заряды на поверхности полупроводника на положение энергетических зон? Нарисуйте энергетические зоны электронного и дырочного полупроводников при наличии на поверхности положительного и отрицательного зарядов.
Какие физические процессы определяют насыщение тока в канале? Какова роль быстрых и медленных состояний в МОП-транзисторах? Какие заряды и почему образуются на границе раздела полупроводник-диэлектрик?
Сравните преимущества и недостатки биполярных и полевых транзисторов. Укажите перспективные области применения тех и других приборов.

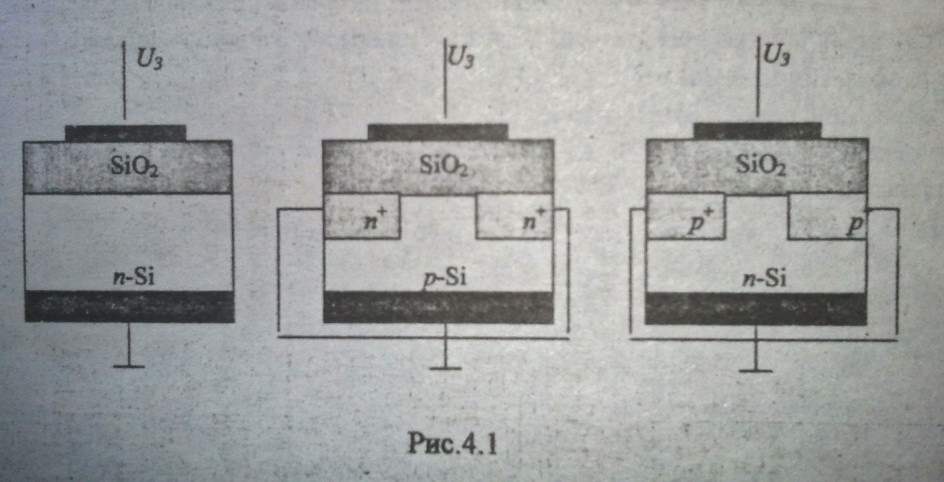

Дайте схематическое изображение C-V характеристик МОП-структур, показанных на рис. 4.1. Отметьте области обогащения, обеднения, инверсии. Покажите, как будет влиять на C-V характеристики структуры увеличение положительного заряда на границе Si02-Si.

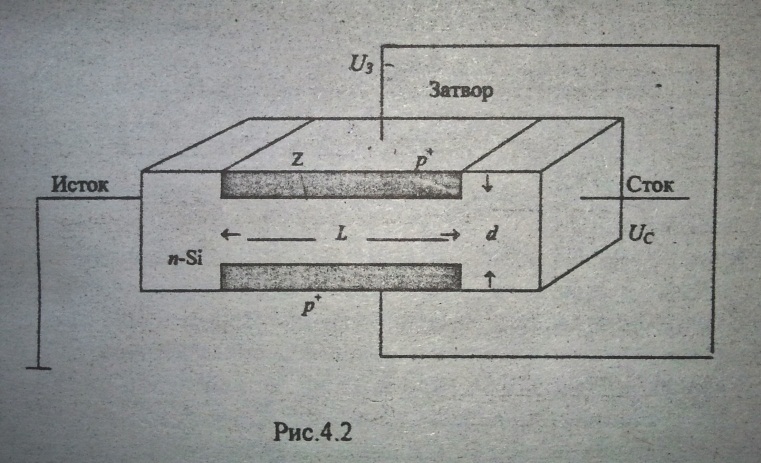

n-канальный полевой транзистор с p-n переходом устроен так как показано на рис. 4.2.Его параметры NД=4*1015 см-3, NА=1*1018 см-3, d=2 мкм, L=10мкм, Z=400 мкм. Найдите: а) эффективную толщину канала d -2l0 при заземленных истоке, стоке и затворе (l0- толщина обедненного слоя); б) сопротивление канала при условии пункта «а»; в) напряжение осечки; г) напряжение стока, при котором прибор переходит в режим насыщения, если исток заземлен, а Uз=-1,0 В.
Поясните, в чем заключается эффект инверсии электропроводности у поверхности полупроводника.

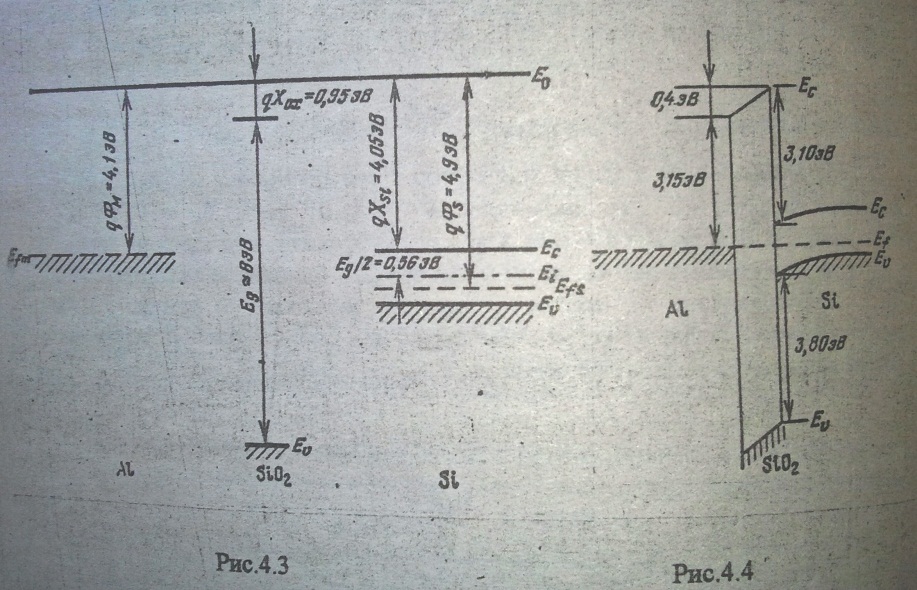

На рис. 4.3 показаны уровни энергии трех составляющих МОП-структуры: алюминия, термически выращенного диоксида кремния и кремния р-типа с примесной концентрацией NА=1,1*1015 см-3. На рис.4.4 показана зонная диаграмма МОП-структуры, изготовленной из материалов рис.4.3 при тепловом равновесии. Определите толщину слоя диоксида в указанной МОП-структуре.
Решение:
Между металлом и кремнием действует разность потенциалов, обусловленная разностью их работ выхода Фms= (4,9-4,1)= 0,8 В. На рис.4.4 падение потенциала на окисле указано равным 0,4 В, поэтому падение потенциала на приповерхностном слое кремния также составляет 0,4 В.
Никаких зарядов в Si02 нет, поэтому напряженность поля в окисле ξ0х постоянна и падение потенциала на окисле U0x= ξ0х х0х, где х0х - толщина окисла. Следовательно, найдя ξ0х , можно определить толщину окисла.
Поскольку никаких зарядов на границе окисел-кремний нет, составляющая вектора электрического смещения, перпендикулярного к границе раздела,, непрерывна, и поле у поверхности кремния выражается через поле в окисле соотношением ξ0х =(εs/ ε0x) ξs0 . У поверхности кремния существует обедненный слой с постоянной концентрацией заряда qNА, распространяющейся на глубину l0 от границы раздела Si – SiО2. В этой области зависимости поля и потенциала от координаты х имеют такой же вид, как и в диоде Шоттки. Поэтому для поверхностного потенциала в кремнии и ширины обедненного слоя могут быть использованы выражения
ξs0=qNАl0/εs и l0=(2φsεs/qNА)0,5
Концентрацию акцепторной примеси NА можно найти из уравнения p=ni exp[(Ei- EF)/kT], подставив туда p=NА.
Разность Ei- EF определим из рис.4.4: Ei- EF=4,9-4,05=0,85 эВ. Тогда p=NА=1,1*1015 см-3.
Приняв φs=0,4 В, получим l0=685 нм, ξs0 =1,17*104 В/см. Следовательно, ξ0х=3,505*104 В/см и х0х =U0x /ξ0х =114 нм.
Дайте классификацию униполярных транзисторов, назовите их основные параметры и приведите их типовые величины.
Что такое обогащенные, обедненные и инверсионные слои? Поясните механизм их образования.
Заданы следующие параметры р-канального МОП-транзистора обогащенного типа: ширина затвора Z = 50 мкм, длина затвора L = 5 мкм, толщина слоя диэлектрика l0x = 0,1 мкм, его диэлектрическая проницаемость ε0x = 4, пороговое напряжение Uзи пор= - 1,0 В, подвижность носителей μps= 190 см2/(В*с). Найдите ток стока Iс, сопротивление канала rc= l/qc и крутизну gm для работы прибора в линейной области при Uз=-3,0 В и Uс=-0,1 В (ε0= 8,85*10-14 Ф/см).
Для условий предыдущей задачи найдите Iс0, gm0 для прибора, работающего при Uз=-4,0В и Uс=-5,0 В.
Рассчитайте напряжение спрямления зон для системы Al-SiО2-Si с кремнием р-типа с концентрацией NА=5*1015 см-3примеси при Т=300К.
Решите задачу 4.14 для случая, когда NА=1015 см-3.

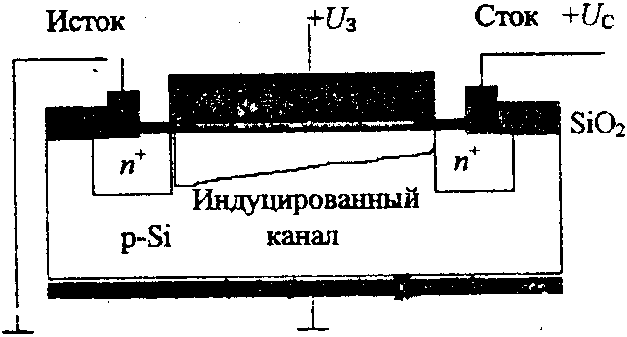

Структура полевого транзистора с индуцированным каналом показана на рис. 4.5. Пусть NА=2*106 см-3, l0х=100 нм, ориентация кристалла (100), затвор сделав из алюминия и Qss=(1,6·1019 Кл) (9.1010 см2)= 1,4*10-8 Кл/см2, Рассчитайте пороговое н
апряжение прибора.
Решение:
Падение напряжения на обедненном слое эквивалентно высоте потенциального барьера одностороннего ступенчатого перехода, т.е. USi=2(kT/q)ln(NA/ni)=0,73 В.
С0x=( ε0 ε0x)/ l0х= 3,54*10-8 Ф/см2, =(2 ε0 εSi qNA USi)0.5=7.04*10-8 Кл/см2,
U0x=Qn /С0x=1,99В, Uss= Qss /С0x=0,4 В, Uw=WM-Si/q=-0,97В.
Пороговое напряжение (т. е, напряжение на затворе, при котором концентрация электронов в слое кремния, лежащем непосредственно под окислом затвора, становится равной концентрации дырок в остальном объеме кремния) равно Uзи пор = USi+U0x–Uss+UW=1,35 В.
Предположим, что В задаче 4.15 алюминиевый затвор заменен на сильнолегированный, поликремневый с NА=1020 см-3 . Рассчитайте для системы поликремний- SiO2-Si разность работ выхода новое значение порогового напряжения(при таком сильном легировании затвора кремний становится вырожденным, но грубая оценка положения EF может быть получена обычным методом).
Найдите значение порогового напряжения для такой структуры: подложка р- типа с концентрацией примеси NА=1015 см-3, слой окисла 1,2 мкм, ориентация кристалла (111), затвор алюминиевый.
На основе решения задачи 4.18 сделайте заключение относительно слоев металлизации поверх толстых слоев окисла в МОП ИС (это _ разделительная зона между приборами), если под ними находится слаболегированная подложка р-типа.
В условиях задачи 4.17 измените степень легирования, приняв NА=3*1017 см-3 рассчитайте пороговое напряжение (участки такого типа называются охранными или защитными кольцами и применяются для предупреждения инверсии в изолирующих участках под слоем металлизации).
Найдите пороговое напряжение для МОП-прибора с каналом р-типа, если известно, что концентрация примеси в подложке n-типа NА=1*1015см-3 , толщина слоя окисла 0,1 мкм, ориентация кристалла (100) и затвор алюминиевый.
Для МОП-конденсатора с алюминиевой металлизацией, подложкой р-типа с концентрацией примеси NА=1*1015см-3 и толщиной слоя окисла 0,1 мкм измеренный сдвиг напряжения спрямления зон равен -2,3 В. Рассчитайте плотность поверхностного заряда Qss. При повышенной температуре к металлизации этого конденсатора приложили отрицательное напряжение в несколько сотен вольт. Сдвиг напряжения уменьшился до -1,3 В. Каковы при этом будут значения плотностей граничных и подвижных поверхностных состояний?
Получите выражение для распределения потенциала в идеальной МОП-структуре в режиме обеднения как функцию от поверхностного потенциала φs и ширины приповерхностного обедненного слоя xd, приняв потенциал в объеме кремния за нуль.
Решение:
Решим задачу для кремния р-типа, поместив начало координат х = О на границу окисел-кремний.
Воспользовавшись -приближением обеднения и уравнением Пуассона, получим, что объемный заряд и градиент поля в кремнии при 0 < х < хd постоянны и отрицательны, Следовательно, если поле у поверхности равно ξs то зависимость поля от координаты при движении от поверхности должна быть такой:
ξх=ξξ(1-х/ хd),0<х< хd ,
φ(х)=
φs
-
φs-
ξsx+
ξsx2/2
хd
=1/2
ξs
хd
- ξsx
+ ξsx2/2
хd=
ξs/2
хd(хd
- х)2.
Таким образом, искомое выражение для зависимости потенциала от х имеет вид φ(х)= φs(1- x/ хd)2, 0 < х < хd.
Необходимо изготовить n-канальный обедненный МОП-транзистор. Заранее отработанный технологический процесс обеспечивает получение поверхностной плотности неподвижных положительных зарядов на границе оксид-кремний с примесной концентрацией NА= 1015см-3. Толщина окисла равна 50 нм, затвор -= алюминиевый. В наличии два типа кремниевых пластин: с примесной концентрацией NА=1017см-3 и с примесной концентрацией Nt=Qt/q=1011см-2 .
Выберите те пластины, на которых с большей вероятностью можно получить обедненные приборы; проведите расчет и покажите, можно ли с помощью данного технологического процесса изготавливать МОП-транзисторы обедненного типа.
Решение:
Чтобы гарантировать изготовление n-канальных МОП-транзисторов обедненного типа, их пороговое напряжение Uт должно быть отрицательно. Это означает наличие проводящего канала в режиме, когда затвор и исток прибора находятся при одинаковом напряжении. Инверсия приповерхностного слоя происходит легче, когда примесная концентрация меньше, поэтому для решения поставленной задачи следует выбрать материал с NА=1015см-3 .
При отсутствии напряжения смещения в канале или на подложке для порогового напряжения имеем:
Uт= ФMS-Qt/Cox+2φр+(1/ Cox)[2εs qNA(2φр)]1/2, где Cox = εox / хox=0,9*10-8 Ф/см2, ФMS= ФM –Х-Е/2q- φр=-0,89В; φр =(kT/q)ln(NA/ni)=0,29В.
Следовательно, Uт= -0,89-0,23+0,58+0,20= -0,34В. Отрицательное пороговое напряжение означает, что данный технологический процесс пригоден для изготовления n-канальных приборов обедненного типа.
МОП-транзистор Z/L=5, толщиной подзатворного окисла 80 ни и подвижностью носителей в канале μn= 600 см2/(В*с) предполагается использовать в качестве управляемого транзистора. Рассчитайте: а) поверхностную плотность свободных электронов в канале Qn/q, которая требуется, чтобы МОП-транзистор при малых направлениях Uси имел сопротивление между стоком и истоком 2,5 кОм; б) превышение затворным напряжением порогового напряжения при котором в режиме, указанном выше, будет получено нужное сопротивление.
Пороговое напряжение р-канального МОП-транзистора с сильнолегированным поликремневым затвором р-типа при UИ-подл =0 равно -1,5В. При подаче обратного напряжения смещения 5В на подложку это пороговое напряжение становится равным -2,3 В. Определите: а) концентрацию примесей в подложке, если толщина окисла равна 100 нм; б) пороговое напряжение при UИ-подл = -2,5 В (можно считать, что φn слабо зависит от NД).
Нарисуйте и объясните зависимость приповерхностной проводимости и характер изменения приповерхностного заряда от изгиба зон.
Объясните, как влияет заряд в окисле вольт-фарадные C-V-характеристики МОП-структуры.
Объясните, какие заряды и по каким причинам могут возникать в подзатворном окисле. Сделайте заключение о том, как влияют эти заряды на вид вольт-фарадной характеристики МОП-структуры.
Получите выражение для распределения потенциала в идеальной МОП-структуре в режиме обеднения как функции от поверхностного потенциала и ширины приповерхностного обедненного слоя (считайте, что потенциал в объеме кремния равен нулю).
Перечислите основные параметры МДП-транзистора для усилительного и ключевого режимов работы, приведите ориентировочные значения параметров дня интегральных и мощных МДП-транзисторов.
Объясните принцип работы приборов с зарядовой связью и укажите основные выполняемые ими функции и области их применения.
Перечислите основные преимущества полевых транзисторов по сравнению с биполярными. Укажите основные недостатки полевых транзисторов.
Изобразите схематически биполярный планарный транзистор, МОП-транзистор и прибор ПЗС. Объясните, почему технологический процесс изготовления ПЗС-структур проще, чем процесс изготовления биполярных и полевых транзисторов.
