5 Безопасность и экологичность
5.1 Анализ существующих опасных и вредных производственных факторов в прокатном цехе
Прокатный цех состоит из трех пролетов: АВ, ВС и СЕ и административно бытового комплекса (рисунок 5.1).

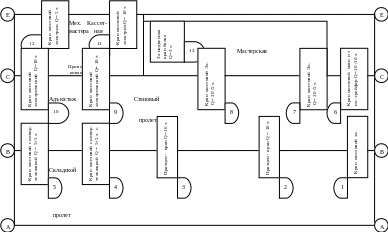

Рисунок 5.1 – Схема расположения кранового оборудования
в прокатном цехе №2
Пролет АВ включает в себя склад заготовки, склад готовой продукции; пролет ВС состоит из линии проката; пролет СЕ включает в себя слесарные мастерские, токарные участки, кузницу.
К опасным и вредным производственным факторам в прокатном цехе в соответствии с ГОСТ 12.0.003 – 74 относятся: подвижные части прокатного оборудования, перемещение грузов, запыленность воздуха рабочей зоны (оксидом углерода, оксидом азота, триоксидом железа), повышенный уровень вибрации и шума [10].
Для снижения вредных и опасных производственных факторов используются средства коллективной и индивидуальной защиты от вредных факторов, а также плакаты.
Содержание вредных веществ в воздухе рабочей зоны не должно превышать ПДК, используемых при проектировании производственных зданий, технологических процессов, оборудования, вентиляции, для контроля над качеством производственной среды и профилактики неблагоприятного воздействия на здоровье работающих.
Согласно ГОСТ 12.1.005-88 [11], установлены предельно допустимые концентрации вредных веществ в воздухе рабочей зоны. В таблице 5.1 приведены существующие вредности, ПДК некоторых веществ, наиболее часто загрязняющих воздух рабочей зоны цеха.
Таблица 5.1 – Предельно-допустимые концентрации (ПДК) в воздухе рабочей зоны
Наименование вещества |
Величина ПДК, мг/м3 |
Класс опасности |
Окислы азота |
2 |
III |
Оксид железа |
6 |
III |
Оксид марганца |
0,3 |
II |
Масла минеральные |
5 |
III |
Пыль |
6 |
IV |
5.2 Обеспечение безопасности труда
5.2.1 Анализ работы оборудования с точки зрения безопасности. Опасные зоны. Ограждения. Блокировки. Сигнализация
Правила устройства и безопасной эксплуатации подъемных кранов ПБ-10-382-00 требуют применения на грузоподъемных кранах приборов и устройств безопасности, обеспечивающих их безопасную эксплуатацию. Приборы и устройства безопасности предназначены для предотвращения перегрузки грузоподъемного крана и его механизмов; схода с кранового пути в результате действия случайных факторов; невнимательности или неоперативности крановщика; отключения их в экстренных ситуациях, а также для обеспечения защиты обслуживающего персонала от поражения электрическим током, падения с высоты и др. [12, 13].
К приборам безопасности грузоподъемных кранов относят: ограничители грузоподъемности ОГП, ограничители пути движения (рабочих движений крана, блок-контакты, противоугонные устройства, упоры и буферы, опорные детали и предохранительные щитки), а также устройства электробезопасности.
На мостовом кране общего назначения грузоподъемностью 10 тонн установлены следующие приборы безопасности:
ограничитель грузоподъемности (не должен допускать перегрузку более чем на 25%) [14];
ограничитель пути движения крана;
ограничитель высоты подъема груза;
концевые выключатели - предназначены для отключения крана при соприкосновении линеек с другими предметами;
аварийный выключатель;
ключ-бирка - необходима для отключения мостового крана во время ремонта или технического обслуживания;
устройства электробезопасности;
звуковое сигнальное устройство, звук которого должен быть хорошо слышен в зоне работы крана;
Согласно ПУЭ устройства электробезопасности предусматривают следующие основные технические мероприятия по защите обслуживающего персонала от поражения электрическим током: защитное заземление, ограждающие, предохранительные или изолирующие устройства автоматического контроля, сигнализации и отключение электрооборудования, устанавливается электроблокировка на дверце кабины, люках крана, средства индивидуальной защиты. К средствам индивидуальной защиты относят диэлектрические перчатки, слесарно-монтажные инструменты с изолирующими рукоятками, плакаты и знаки безопасности, диэлектрические галоши, диэлектрические коврики, переносные заземления [14, 15].
