1.3.2. Требования для карт с магнитной полосой

Дополнительно к установленным выше требованиям физические (геометрические, механические, оптические и др.) характеристики карт на интегральных схемах с контактами должны удовлетворять требованиям стандартов Российской Федерации:

• ГОСТ Р ИСО/МЭК 7811-2–2002 «Карты идентификационные. Способ записи. Часть 2: Магнитная полоса малой коэрцитивной силы»;

• ГОСТ Р ИСО/МЭК 7811-6–2003 «Карты идентификационные. Способ записи. Часть 6: Магнитная полоса большой коэрцитивной силы».

Универсальная электронная карта должна содержать магнитную полосу на оборотной стороне карты, как это определено в физических требованиях к карте с магнитной полосой.

Физические характеристики магнитной полосы, рабочие характеристики магнитного материала, кодирование и расположение дорожек для карты с магнитной полосой должны удовлетворять требованиям стандартов Российской Федерации:

• «Карты идентификационные. Способ записи. Часть 2: Магнитная полоса малой коэрцитивной силы» ГОСТ Р ИСО/МЭК 7811-2–2002;

• «Карты идентификационные. Способ записи. Часть 6: Магнитная полоса большой коэрцитивной силы» ГОСТ Р ИСО/МЭК 7811-6–2003.

На магнитную полосу должна записываться информация банковского приложения.

1.3.3. Требования для карт с интегральной схемой с контактами

Дополнительно к установленным выше требованиям физические (геометрические, механические, оптические и др.) характеристики карт на интегральных схемах с контактами должны удовлетворять требованиям стандарта Российской Федерации ГОСТ Р ИСО/МЭК 7816-1–2002 «Карты идентификационные. Карты на интегральных схемах с контактами. Часть 1: Физические характеристики».

Размеры и расположение контактов для карт на интегральных схемах с контактами должны удовлетворять требованиям следующих документов:

• стандарт Российской Федерации ГОСТ Р ИСО/МЭК 7816-2–2002 «Карты идентификационные. Карты на интегральных схемах с контактами. Часть 2: Размеры и расположение контактов»;

• спецификация EMVCo «EMV Integrated Systems. Book 1: Application to Terminal Interface. Version Independent ICC 4.2, June 2008».

Электронные сигналы и протоколы передачи для карт на интегральных схемах с контактами должны удовлетворять требованиям следующих документов:

• стандарт Российской Федерации ГОСТ Р ИСО/МЭК 7816-3–2006 «Карты идентификационные. Карты на интегральных схемах с контактами. Часть 3: Электронные сигналы и протоколы передачи»;

• спецификация EMVCo «EMV Integrated Circuit Card Specifications for Payment Systems. Book 1: Application Independent ICC to Terminal Interface. Version 4.2, June 2008».

Указанные выше требования должны выполняться с учетом следующих особенностей:

• тип протокола передачи – T=0 и T=1;

• максимальная скорость передачи данных – не менее 38400 бит/с.

При этом конкретный тип протокола передачи данных (T=0 или T=1) должен быть выбран при заказе партии карт.

Глава 2. Расчетный раздел

Глава 4. Раздел охраны труда

4.1.Пожарная безопасность

Пожарная опасность административных помещений обусловливается наличием большого количества горючих материалов, разнообразных источников зажигания и путей распространения пожара.

В административных помещениях горючей средой являются твердые горючие вещества и материалы (мебель, ткани, бумага), офисная электротехника (мониторы, компьютер, и т.д.).

Источниками зажигания могут быть открытый огонь и искры, тепловое проявление электрического тока и атмосферного электричества, тепловое проявление механической энергии, а также человеческий фактор.

Опасные факторы пожара (продукты горения, пламя) могут распространяться, по горизонтали и вертикали через дверные, оконные, технологические проемы, лестничные клетки, вентиляционные и другие инженерные коммуникации. Влажность веществ и материалов в общественных зданиях составляет обычно 8-12 %, что также способствует быстрому воспламенению этих материалов и распространению огня по ним. Возможно скрытое распространение огня внутри подвесных потолков и т.п.

4.1.1. Автоматическая система пожарной сигнализации

Автоматическая система пожарной сигнализации – совокупность технических средств для обнаружения пожара, обработки и представления в заданном виде извещения о пожаре, специальной информации и/или выдачи команд на включение технических устройств.

Система предназначена для:

▪ обнаружения первичных факторов пожара (температура, дым), в контролируемых помещениях;

▪ обработки и представления в заданном виде извещения о пожаре в диспетчерскую персоналу, ведущему круглосуточное дежурство;

▪ отображения информации о работоспособности и неисправностях установки;

▪ автоматическое включение системы оповещения о пожаре;

▪ автоматическое включение систем противодымной вентиляции;

▪ автоматическое отключение системы общеобменной вентиляции и систем кондиционирования, закрытие противопожарных клапанов на воздуховодах;

▪ автоматическое управление дверями контроля доступа;

▪ автоматическое включение системы автоматического пожаротушения;

▪ вывод сигнала на пульт «01».

Автоматическая система пожарной сигнализации оборудована дымовыми и тепловыми пожарными извещателями, при этом в каждом защищаемом помещении устанавливается не менее двух пожарных извещателей.

4.1.2. Размещение пожарных извещателей

Дымовые пожарные извещатели размещаются, учитывая паспортные данные на контролируемую извещателем площадь, максимальное расстояние между извещателями предусмотрено не более 5 м, а между извещателем и стеной не более 2,5м. Тепловые пожарные извещатели размещаются, учитывая паспортные данные на контролируемую извещателем площадь, при этом максимальное расстояние между извещателями предусмотрено не более 5м, а между извещателем и стеной не более 2м.

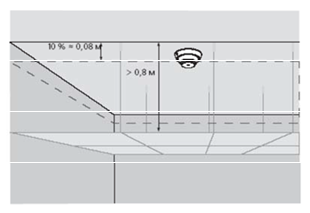

Рис. 1 - Типовое расположение извещателей за фальшпотолком

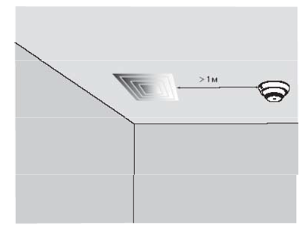

Рис. 2 - Типовое расположение извещателей возле вентиляционного отверстия

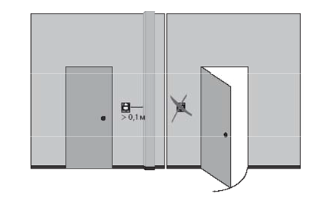

Рис. 3 - Типовое расположение извещателей возле входных дверей

4.1.3. Функционирование системы пожарной сигнализации

Приборы обеспечивают в помещениях здания пожарную сигнализацию, выдачу управляющих сигналов на запуск системы речевого оповещения и управления эвакуацией, системы автоматического пожаротушения, автоматическое включение систем противодымной вентиляции, автоматическое отключение системы общеобменной вентиляции и систем кондиционирования, закрытие противопожарных клапанов на воздуховодах. Система управления объединяет в сеть сетевые пожарные панели и взаимодействует с другими системами здания. Вся информация, получаемая и обрабатываемая системой, поступает в Центр Обработки Данных (ЦОД), расположенный в подсобном охранном кабинете. Расположенный на первом этаже здания АРМ имеет связь с ЦОД по стандартной сети Ethernet и осуществляет централизованное управление комплексом.

Функционирование СПС происходит в автоматическом режиме, без

постоянного присутствия диспетчерского персонала. Оперативный персонал

(пост охраны) получает оперативную информацию на АРМ в реальном режиме времени.

При возникновении аварийной ситуации СПС переходит в Аварийный режим работы, при этом предпринимаются меры по сохранению жизни и здоровья персонала и посетителей.

Комплекс обеспечивает постоянную диагностику всех элементов и при запросе диспетчера формирует отчет о текущем состоянии и статистике работы узлов за требуемый период

4.1.4. Сценарий при срабатывании систем пожарной сигнализации, оповещения о пожаре, автоматического пожаротушения.

Система пожарной сигнализации и автоматического пожаротушения.

Каждое помещение является отдельной зоной действия пожарной сигнализации.

Система ПС для сопряжения с системой автоматизации диспетчерского управления имеет следующие типы сигнала (тип: «сухой контакт»):

▪ сигнал «пожар общий» (активизируется при срабатывании двух автоматических пожарных извещателей или одного ручного пожарного извещателя системы ПС);

▪ 5 сигналов «пожар в зоне ХХ», (активизируется при срабатывании двух автоматических пожарных извещателей или ручного пожарного извещателя системы ПС в зоне ХХ, где ХХ – номер зоны).

При срабатывании двух автоматических пожарных извещателей или одного ручного извещателя СПС, включается система автоматического пожаротушения (АПТ) только в той зоне, в которой сработали извещатели.

Система водяного пожаротушения является сухотрубной, с наполненными стояками. Для активизации системы необходимо включение клапана, наполняющего трубопроводы системы АПТ данной зоны плюс срабатывание сплинкера (взрыв колбы сплинкера в результате воздействия тепла).

Кроме того, в помещениях, оборудованных системой автоматического газового пожаротушения имеются отдельные адресные датчики, активизирующие системы газового пожаротушения только в данных помещениях.

4.1.5. Система оповещения о пожаре.

При срабатывании системы пожарной сигнализации, включается система оповещения о пожаре (СОУЭ). Включение СОУЭ может быть как автоматическое, по сигналу с системы ПС, так и ручное, по команде диспетчера.

Включение различных зон системы оповещения людей о пожаре может быть также как автоматическое, так и ручное, по команде диспетчера. Распределение, порядок включения (в зависимости от зоны срабатывания ПС) зон оповещение может гибко программироваться.

План (сценарий) эвакуации разрабатывается службой безопасности Заказчика. Система является программируемой, и может гибко реализовать различные планы эвакуации людей при пожаре. Типовой сценарий эвакуации людей выглядит так:

1) Эвакуация людей из зоны (помещения), в котором произошло срабатывание системы ПС;

2) Эвакуация людей из остальных помещений.

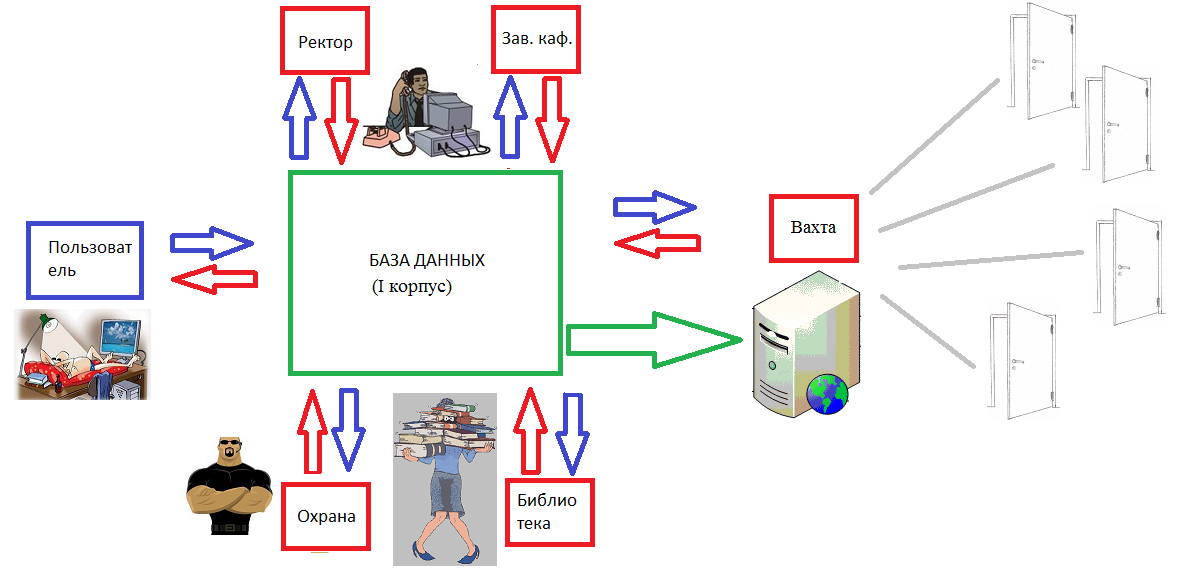

4.1.5. Система контроля и управления доступом (СКУД)

При срабатывании системы пожарной сигнализации, включается аварийный режим работы СКУД. Включение аварийного режима работы СКУД может быть как автоматическое, по сигналу с системы ПС, так и ручное, по команде диспетчера. При включении аварийного режима работы разблокируются двери всех помещений оборудованных СКУД и остаются разблокированными до ручного включения СКУД.

4.1.6. Система вентиляции

При поступлении от системы ПС сигнала о возникновении пожара на вход автоматической системы диспечерского управления, последняя обеспечивает следующие действия:

▪ отключение систем общеобменной вентиляции и кондиционирования в помещениях - в зависимости от зоны срабатывания системы ПС;

▪ блокирование клапанов дымоудаления в зависимости от зоны срабатывания системы ПС;

▪ блокирование огнезадерживающих клапанов (в случае пожара клапан закрывается) в зависимости от зоны срабатывания системы ПС.
