2.2 Підключення блоку живлення

Материнській платі потрібне електроживлення, і його поставляють через роз'єми на дротах, що виходять з блоку живлення. В даний час доступні два типу електроживлення, відповідні двом типам материнських плат: AT і АТХ. (Деякі материнські плати і деякі блоки живлення підтримують системи обох типів). У системах AT два окремі роз'єми - Р8 і Р9 - підключаються до материнської плати і мають суміжні один з одним сторони. У платі АТХ для електроживлення використовується єдиний 20-контактний роз'єм, що підключається до материнської плати.

Змінна напруга поступає в блок живлення з настінної розетки. У деяких системах (звичайно в системах АТХ) на блоці живлення розташований перемикач, який включає або вимикає живлення. У інших системах немає перемикача; у них блок живлення включається автоматично.

З того факту, що блок живлення підключений до настінної розетки, зовсім не витікає, що він використовує цю енергію для забезпечення роботи персонального комп’ютера. Вмикач/вимикач персонального комп’ютера працює сам по собі, i звичайно він знаходиться на лицьовій стороні персонального комп’ютера. Коли ми натискаємо на кнопку живлення, матерински плата посилає блоку живлення сигнал Power Good. Тоді блок живлення, що відповідає за постачання енергії в систему, починає прийом електроенергії, перетворюючи її в постійну напругу і роздає приєднаним пристроям.

Роз'єми, які під'єднують блок живлення до материнської плати, розрізняються залежно від системи, в якій він використовується - AT, ATX або ATXV12. Розглянемо модель AT. Роз'єми Р8 і Р9 ідентичні за розмірами і формою; єдина відмінність полягає в кольорах провідників і порядку їх розміщення. Ви повинні підключити їх так, як слідує, інакше ви непоправно пошкодите материнську плату. Для цього необхідно твердо пам’ятати: чорні дроти поряд. Обидва роз'єми мають чорні провідники; коли роз'єми підключені правильно, чорні дроти на Р8 повинні бути поряд з чорними дротами на Р9. На мал. 5,а показані роз'єми Р8 і Р9.

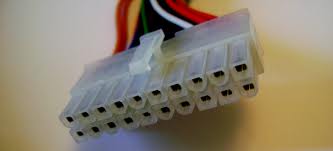

У конструкції систем АТХ і ATXV12 це потенційне джерело неприємностей відсутнє. У блоках живлення АТХ є єдиний роз'єм, що підключається до материнської плати (мал. 5, б). Він встановлюється єдино можливим способом. Це одне з багатьох поліпшень, наявних в системах АТХ. ATXV12 практично такий же, за винятком ще одного чотирьох контактного роз'єму для забезпечення додаткового живлення, потрібного новішим і могутнішим процесорам.

а) б)

Мал. 1. Роз’єми живлення материнської плати типу: а – at, б – atx, atx12v

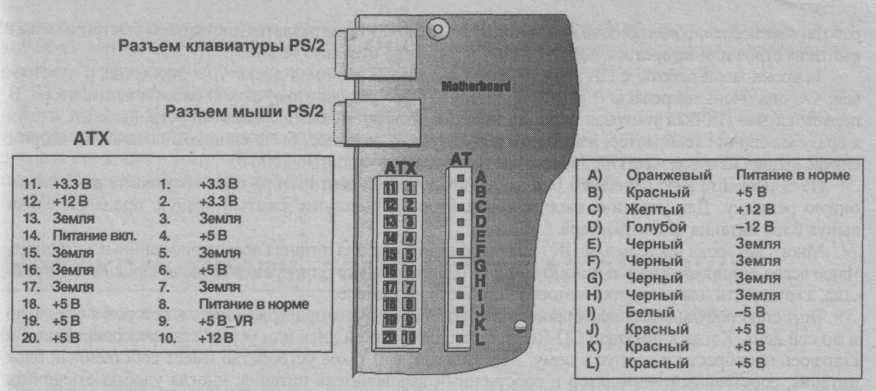

При покупці комп'ютера ми отримуємо корпус, материнську плату і блок живлення, що працюють в одній команді: всі вони відповідають або системі AT, або АТХ (у тому числі і ATXV12). Деякі материнські плати можуть працювати в обох системах і мають кубла під роз'єми AT і АТХ. (Див. мал. 6) Тому, якщо купуючи заміну для якого-небудь вищезгаданого компоненту (наприклад, новий блок живлення), необхідно переконатися, що він потрібного типу і сумісний з іншими компонентами. Також необхідно перевірити, що блок живлення достатньої потужності (235 Вт достатньо для AT, а 250 Вт - для АТХ) для роботи всіх пристроїв в системі.

Поганий блок живлення (який взагалі не працює або працює нестабільно) може бути причиною будь-якої проблеми з материнською платою. За наявності якихось сумнівів необхідно протестувати блок живлення за допомогою мультиметра. Вихідні лінії блоку живлення можна протестувати щодо землі (будь-який чорний провідник). При повному тестуванні блоку живлення повинні бути перевірені і всі чорні провідники (що вони всі замкнуті між собою).

Потім можна виконати перевірку ліній живлення материнської плати. У табл. 2 приведені мінімальні значення опорів для кожної лінії живлення. Якщо в результаті вимірювання опорів набуде меншого значення, ніж приведені в таблиці, то це означає, що материнська плата безумовно несправна.

Всі блоки живлення, незалежно від типу, забезпечені декількома однаковими Molex-роз'ємами для під'єднування до дисководів (жорсткого дисків, гнучких дисків і лентопротяжкам). На мал. 7 показані деякі з них. Більшість сучасних блоків живлення мають маленькі Berg-роз'єми, використовувані для підключення до накопичувачів гнучких дисків на 3” дюйми (мал. 7). Якщо блок живлення не має Berg-роз'ємів, але необхідний хоч би один (або більше) Berg-роз'єм, можна купити в радіомагазині або комп'ютерному магазині, перехідник від Molex-роз'єму до Berg-роз'єму.
