Федеральное государственное бюджетное учреждение высшего профессионального образования
Пермский национальный исследовательский политехнический университет Строительный факультет
Кафедра строительных материалов и специальных технологий
КУРСОВОЙ ПРОЕКТ
по дисциплине «Технология отделочных и
изоляционных материалов »
НА ТЕМУ: «Цех по производству сухих строительных
смесей для штукатурных работ»
Руководитель ___________ Сеньков С.А.
Студент
гр. ПСКз-08-01___________Залеев Н.В.
Пермь 2013
Содержание:
Стр.
1.Введение……………………………………………………………………………..3
2. Характеристика изделия…………………………………………….......................7
3.Технологическая схема производства……………….…………………................10
4. Режим работы предприятия …………………….…….………………………….13
5.Потребность предприятия в материалах…………………...……….…………….15
6.Расчет основного технологического оборудования……………………………...16
7.Контроль качества продукции………....………………………………………..…24
8.Охрана труда...…………….………………………………………………………..25
9.Список используемых источников ………………………………………………..27
1.Введение
Сухие строительные смеси (ССС) являются неотъемлемой частью современного строительства. Рынок ССС постоянно развивается, представляя вниманию потребителей новые виды продукции.
Сегодня любые строительные работы уже нельзя представить без применения строительных сухих смесей (ССС) и все это, потому что сухие смеси по сравнению товарными и бетонными смесями имеют ряд преимуществ.
- применяя ССС можно добиться сокращения технологических операций, переводящих их из сухого состояний в состояние рабочего раствора.
- повышается качество строительных работ. Это происходит, потому что состав ССС полностью готовят на предприятии - изготовителе, а не на стройплощадке.
- повышается производительность труда на 150-200%
- уменьшается материалоемкость в 3-10 раз в зависимости от вида работ (плиточные работы - в 7 раз, выравнивание стен и потолков- в 10 раз);
- сокращаются транспортные расходы более 15%
- сокращается, около 7%, уровень отходов рабочего раствора.
- возможность транспортирования и хранения при отрицательных температурах;
- производство ССС экологически чистое, что сегодня, очень важный фактор. Кроме этого, сухие смеси имеют целый ряд преимуществ, главными из которых, как для профессионалов, так и для любителей, являются: -легкость в работе, так как сухая смесь быстро приготавливается, -легко ложится на поверхность и разравнивается; а также шлифуется и покрывается краской или иными материалами; -долговечность покрытий, выполненных с использованием сухих строительных смесей. Сегодня сухие строительные смеси в России производят многие предприятия. Число марок смесей отечественного производства в течение последних нескольких лет постоянно увеличивается.
Российский рынок ССС - один из наиболее молодых и динамично растущих сегментов отрасли строительных материалов.
Последнее время наблюдается значительный рост рынка сухих строительных смесей в России. Причем, развитие происходит с увеличением доли отечественной продукции и уменьшением доли импорта. К середине 1998 года доля импортных товаров на рынке модифицированных строительных смесей составляла 75-80%. Со второй половины 1998 года уже российские предприятия начинают выпускать сухие строительные смеси. В зарубежном же строительстве сухие строительные смеси прочно утвердились и области их применения постоянно расширяются. Выпуск их в странах Европы в настоящее время покрывает потребность более чем на 120%. Сухая строительная смесь- это приготовленный в заводских условиях, в соответствии с рецептом набор ингредиентов, который составлен для определенного вида строительных и ремонтных работ. Подготовка их к использованию проще простого: следует добавить нужное количество воды.
Сухих строительные смеси применяют для следующих работ:
кладочные работы
выравнивание стен и потолков
устройство пола
плиточные работы
гидроизоляционные теплоизоляционные работы
шпаклевочные работы

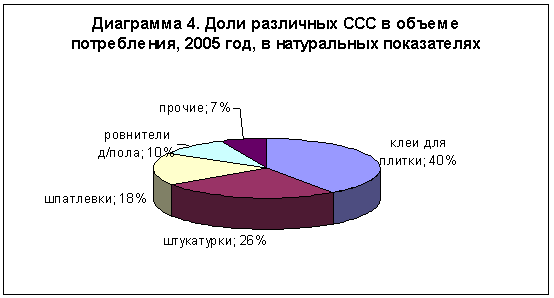

Структура потребления ССС в России выглядит следующим образом (диаграмма 1): клеи для керамической плитки занимают около 40% рынка, чуть более четверти рынка приходится на модифицированные штукатурки. Сухие шпатлевки, ровнители и прочие виды смесей (затирки, монтажные клеи и т.д.) в сумме обеспечивают около трети потребления.
По ГОСТ 31189-2003 «Сухие строительные смеси» сухие смеси классифицируют по следующим признакам:
-основному назначению
-применяемому вяжущему
-наибольшей крупности зерен
По основному назначению смеси подразделяют на виды: выравнивающие, облицовочные, напольные, ремонтные, защитные, кладочные, монтажные, декоративные, гидроизоляционные, теплоизоляционные, грунтовочные.
По наибольшей крупности зерен заполнителей смеси бывают: бетонные, растворные, дисперсные.
По применяемому вяжущему: цементные, известковые, глиновые, гипсовые.
В современном производстве в сухие строительные смеси добавляют три основных компонента: вяжущие, наполнитель и химические добавки.
Количество модифицирующих добавок достаточно велико. Каждая добавка по-своему влияет на свойства сухой смеси. В составе некоторых видов сухих строительных смесей может быть несколько десятков добавок.
Добавки позволяют ускорять или замедлять отвердевание, улучшать удобство укладки готовых растворов, уменьшать количество воды, необходимой для приготовления раствора, повышать морозостойкость и пористость.
В качестве наполнителей при производстве сухих смесей используются кварцевый песок и известняковая мука. Есть и простые наполнители, входящие в состав теплоизоляционных штукатурных смесей - это могут быть перлит, вермикулит, керамзит, а, в отдельных случаях, и гранулированный пенополистирол.
В качестве вяжущего вещества может использоваться цемент, известь, глина, гипс, фторангидрит и их комбинации.
Задача: запроектировать технологическую линию по производству сухих строительных смесей на основе фторангидритового вяжущего.
Исходные данные:
-Производительность: 10000м3 /год
-Материалы: Вяжущее на основе фторангидрида (ФАВ)
песок кварцевый фр.<5мм
известняковая мука фр. 10-20 мк, W<0,1%
гашеная известь, W<0,1%
вспученный перлитовый песок фр. <2,5мм, W<0,1%
Электроцеллюлоза
Добавка БГ-20
