НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ім. адмірала Макарова
Інститут автоматики і електротехніки
Кафедра комп’ютеризованих систем управління
Державний іспит
на освітньо-кваліфікаційний рівень «бакалавр»
за напрямом підготовки 6.050201 Системна інженерія
БІЛЕТ № 1
Частотні характеристики типових динамічних ланок.

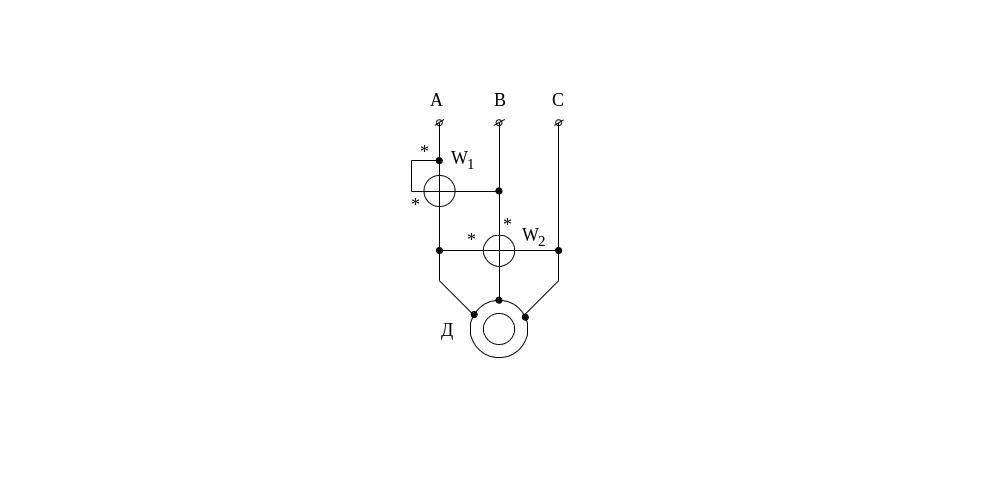

В коло електродвигуна Д з лінійною напругою 380 В включені два однакових ватметри W1 і W2, покази яких 398 Вт і 2 670 Вт. Визначити активний та реактивний опори кожної фази еквівалентної двигуну зірки.
Розробити програму, що генерує на виводах мікроконтролера два сигнали прямокутної форми. Тактова частота мікроконтролера дорівнює 16 МГц. Перший сигнал має частоту 200 Гц (вивід RA3). Другий сигнал має частоту 30 Гц (вивід RA0).
Системи і види освітлення.
Завідувач кафедри КСУ Г.В. Павлов
НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ім. адмірала Макарова
Інститут автоматики і електротехніки
Кафедра комп’ютеризованих систем управління
Державний іспит
на освітньо-кваліфікаційний рівень «бакалавр»
за напрямом підготовки 6.050201 Системна інженерія
БІЛЕТ № 2
ЛАЧХ і ЛФЧХ типових динамічних ланок.
.

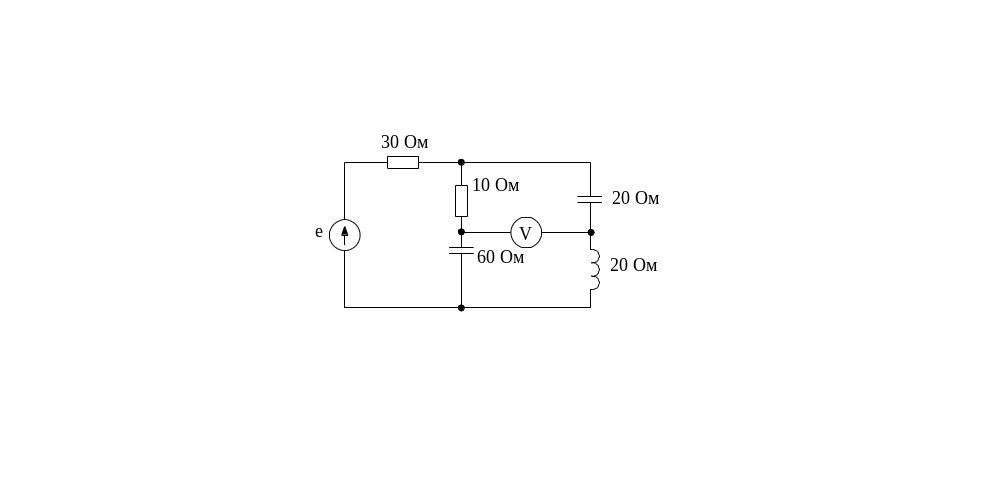

Визначити покази приладів.
Транзисторний ключ за схемою з загальним емітером має параметри:
;
мкА;
В;
В. В якості навантаження використовується
опір в колі колектору
кОм. Транзистор має бути насичений при
В.
При
транзистор знаходиться у режимі
відсічки. Розрахувати опір на вході
транзисторного ключа та опір зміщення.
Електричні травми та їх види.
Завідувач кафедри КСУ Г.В. Павлов
НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ім. адмірала Макарова
Інститут автоматики і електротехніки
Кафедра комп’ютеризованих систем управління
Державний іспит на освітньо-кваліфікаційний рівень «бакалавр»
за напрямом підготовки 6.050201 Системна інженерія
БІЛЕТ № 3
Побудова ЛАЧХ та ЛФЧХ розімкнутих САУ за видом передаточної функції (пряма задача).

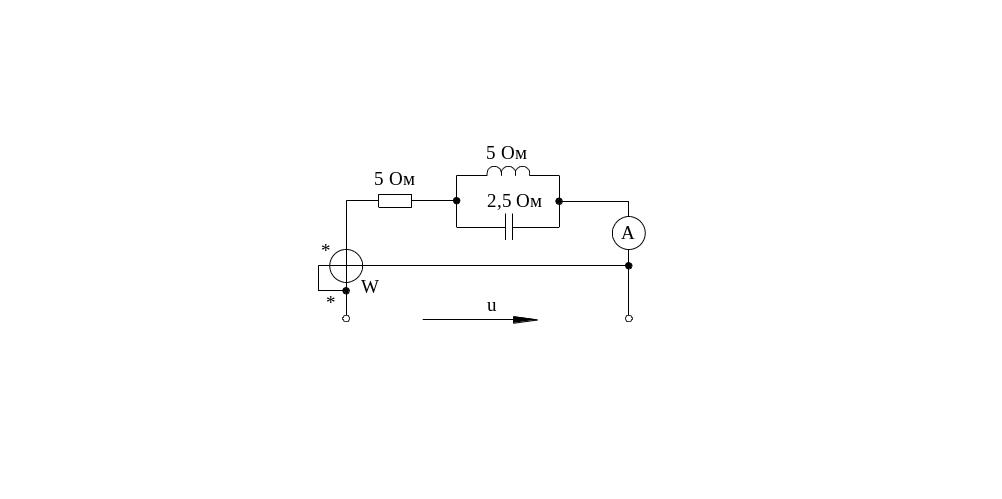

До
електричного кола прикладена напруга
.
Визначити покази приладів.
Розробити програму, що генерує сигнал на виводах RA0, RA1, RA2 трифазну послідовність з частотою 25 Гц. Тактова частота мікроконтролера дорівнює 8 МГц.
Лампи розжарювання.
Завідувач кафедри КСУ Г.В. Павлов
НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ КОРАБЛЕБУДУВАННЯ ім. адмірала Макарова
Інститут автоматики і електротехніки
Кафедра комп’ютеризованих систем управління
Державний іспит на освітньо-кваліфікаційний рівень «бакалавр»
за напрямом підготовки 6.050201 Системна інженерія
БІЛЕТ № 4
Побудова ЛАЧХ та ЛФЧХ розімкнутих САУ за видом передаточної функції (зворотна задача).
При якому значенні Х2 в колі наступить резонанс струмів? Які при цьому будуть струми I1, I2, I? Побудувати топографічну діаграму.
Параметри
кола:
Побудувати дешифратор, що перетворює трьохрозрядний двійковий код в унітарний 8-розрядний за допомогою програмованої логічної матриці.
Причини ураження електричним струмом.
Завідувач кафедри КСУ Г.В. Павлов
