15. Профили плоскостного и пространственного типов, типовые профили плоскостного типа, их достоинства и недостатки.

16. Новые типы профилей для скважин с большими смещениями забоя и с гор-ым окончанием

Профили подразделяются на плоские - расположенные в одной вертикальной плоскости, и пространственные, представляющие собой пространственную кривую линию.

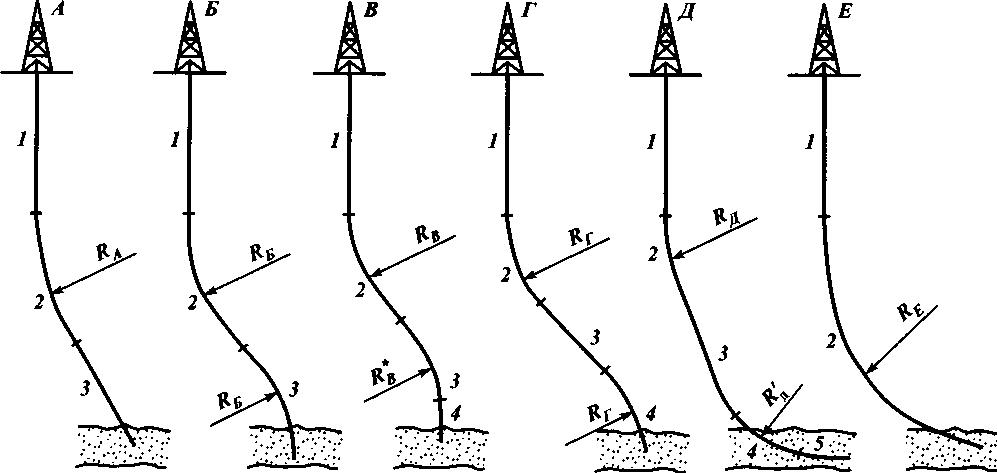

Профиль типа А состоит из трех участков: вертикального 1, участка набора зенитного угла 2, участка стабилизации зенитного утла 3. Применение этого профиля позволяет до минимума ограничить число рейсов с отклонителем, получить максимальную величину отхода при минимальном значении зенитного угла. Отсутствие перегибов ствола облегчает и ускоряет спускоподъемные операции. Эксплуатация скважин с подобным профилем не вызывает затруднений. Однако бурение участка стабилизации требует специальных компоновок низа бурильной колонны и высокой технологической дисциплины.

Профиль типа Б также состоит из трех участков. Но в отличие от А третий участок — естественного снижения (падения) зенитного угла. В этом случае необходимо набрать больший зенитный угол (при том же отходе), что увеличивает объем работы отклоняющей компоновки, ухудшает проходимость инструмента и геофизических приборов, осложняет условия эксплуатации скважины.

Профиль типа В имеет четыре участка: вертикальный 1, набора зенитного угла 2 по радиусу RB, участок падения зенитного угла 3 по радиусу R'B (обычно RB < R'B) и вертикального участка 4.

Профиль типа Г состоит из четырех участков, но в отличие от типа В после вертикального и участка набора зенитного угла 2 бурится наклонно прямолинейный участок 3, переходящий затем в участок 4 — падение зенитного угла.

Профиль типа Д имеет пять участков: вертикальный, набора зенитного угла 2 по радиусу RA, участок стабилизации 3, участок донабора зенитного угла 4 по радиусу R'A с входом в продуктивный пласт при углах 85° и более и горизонтальный участок 5, проходящий по продуктивному пласту. Длина участка 5 может составлять от нескольких десятков метров до '10 тыс. м и более (акватория Северного моря).

Профиль типа Е состоит из двух участков: вертикального и участка малоинтенсивного набора зенитного утла по большому радиусу RE. Этот тип профиля может быть применен при использовании безориентированного бурения либо в случаях работы самоориентирующихся отклоняющих систем, которые в настоящее время начали появляться как в России, так и за рубежом.

Скважины с горизонтальным окончанием способны обеспечить высокие дебиты газа без превышения предельных депрессий и улучшить дренирование залежи, однако решение этих задач возможно лишь при правильном выборе конструкции и профиля горизонтальных стволов.

Большое значение в наклонно-направленном бурении имеет правильный выбор профиля скважины. Рациональный профиль позволяет сократить до минимума работу с отклонителем на возможно меньшей глубине, обеспечив необходимое смещение забоя и допустимую интенсивность искривления, а также свободное прохождение по стволу компоновки низа бурильной колонны. Профиль должен позволять эксплуатировать скважину глубинными насосами, причем должно исключать протирание обсадных труб штангами и обрыв последних.

Следовательно, профиль наклонной скважины необходимо выбирать таким, чтобы при минимальных затратах времени и средств довести ее до проектной глубины без каких либо осложнений, обеспечив надлежащее качество ее для длительной и без аварийной эксплуатации.
