10. Влияние частоты вращения долота

С изменением частоты вращения долота меняется число поражений забоя зубками шарошечного долота.

При малой частоте вращения долота промежуток времени, в течение которого остаётся раскрытой трещина в породе, образующаяся при вдавливании зубка, достаточен для того, чтобы в эту трещину проник фильтрат бурового раствора (или сам раствор). Давления на частицу сверху и снизу практически сравниваются и трещина не может сомкнуться после отрыва зубка от породы. В этом случае отрыв сколотой частицы от забоя и её удаление облегчаются. При увеличении же частоты вращения уменьшается промежуток времени, в течение которого трещина раскрыта, и фильтрат может заполнять её. Если же этот промежуток станет весьма малым, фильтрат в трещину не успеет проникнуть, трещина после отрыва зубка шарошки от породы сомкнётся, а прижимающая сила и фильтрационная корка будут удерживать частицу, препятствовать её удалению с забоя. Поэтому на забое сохраниться слой сколотых, но не удалённых частиц, которые будут повторно размалываться зубцами долота.

Поскольку из-за неполноты очистки забоя величина углубления за один оборот долота у с увеличением частоты вращения (угловой скорости )уменьшается, то механическая скорость Vом будет возрастать пропорционально частоте вращения долота в степени меньшей единицы (Рис. 3).

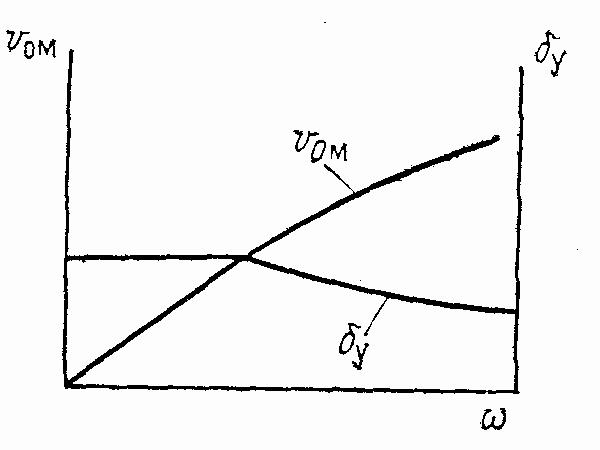

Рис. 3. Влияние угловой скорости шарошечного долота на

начальную механическую скорость бурения и углубление за один оборо

11. Влияние расхода бурового раствора

Непрерывная циркуляция бурового раствора при бурении должна обеспечивать чистоту ствола скважины и забоя, охлаждение долота, способствовать эффективному разрушению породы, предупреждать осложнения. Влияние расхода раствора на механическую скорость бурения показано на рис. 4. Как видно из рисунка, при неизменной осевой нагрузке и частоте вращения долота с увеличением секундного расхода бурового раствора улучшается очистка забоя и возрастает механическая скорость проходки. Однако увеличение секундного раствора эффективно лишь пока он не достигнет некоторой величины Qд , при Qмах механическая скорость проходки стабилизируется. Величина Qд зависит от конструкции долота, схемы очистки забоя, удельной осевой нагрузки, частоты вращения, твёрдости породы и свойств бурового раствора.

При дальнейшем возрастании расхода начнёт преобладать повышение потерь напора на преодоление гидравлических сопротивлений в кольцевом пространстве, общее давление на забой начнёт расти и механическая скорость будет снижаться.

16,17,18. Влияние свойств бурового раствора.

, облегчающего разрушение пород.

Чем выше проницаемость пород и больше водоотдача (фильтрация), меньше вязкость фильтрата, ниже частота вращения, больше продолжительность контакта, тем слабее влияние плотности раствора, поскольку давление на забое и на глубине выкола успевает выровняться.

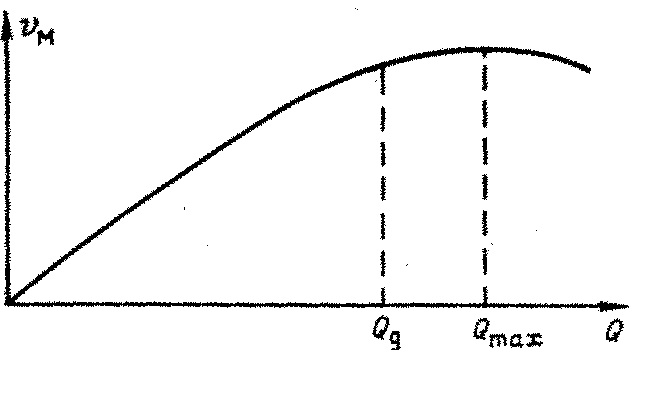

Рис. 4. Влияние расхода бурового раствора на Vм

На механическую скорость бурения влияют плотность, вязкость, фильтрация ,содержание песка и ряд других параметров бурового раствора. Наиболее существенно оказывает влияние плотность бурового раствора (рис. 5 ). Это влияние объясняется в основном повышением гидростатического давления на забой и ростом перепада давления между скважиной и разбуриваемым пластом, в результате чего ухудшаются условия образования трещин, выкалываемые частицы прижимаются к массиву. Поэтому наиболее значительно влияние  в области объёмного разрушения породы, а при бурении в области поверхностного разрушения и истирания оно незначительно.

С понижением плотности в большей мере проявляется эффект неравномерного всестороннего сжатия

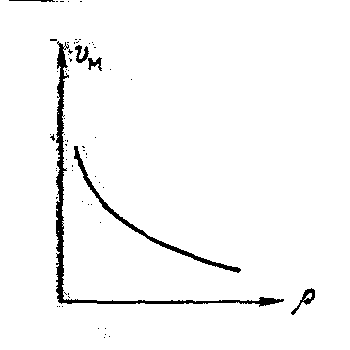

Рис. 5. Влияние плотности бурового раствора на Vм

Дифференциальное давление на забой

- ↓p_бр=↑V_м

- ↑вязкость=↓V_м

- способствует несущей спопобности бур. р-ра; ↓V_м

- фильтрационная способность

- чем ↑, тем ↑V_м

с точки зрения разр. г/п, целесообразно ↓вязкость и ↑водоотдачу бур. р-ра

V_м=f(ΔP_диф) ; ΔP_диф= P_заб-P_пл ; P_заб=p_брgh+ΔP_кп ; ΔP_кп= kpQ²

k – коэф. гидродин. сопрот. в кольц. пр-ве ΔP_диф= p_бр(gh+ kQ²)-P_пл

РИСУНОК

эффект бурения при равновесном давлении может быть достигнут только при бурении проницаемых г/п

↓ ΔP_диф тем ↑, чем ↑проницаемость г/п, время фильтрации бур. р-ра и фильтрационных способностей промыв. ж-ти
