Содержание

Общие данные

Организационно-технологическая часть

1. Введение

2. Технологическая карта

2.1 Процесс возведение кирпичной кладки

2.2 Установка причалки

2.3 Подача и расстилание раствора

2.4 Подача и раскладка кирпичей

2.5 Кирпичная кладка стен

3. ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

3.1 Основные указания по организации производства работ

3.2 Организация рабочего места каменщика

4. Выбор экскаватора

5. Выбор крана

6. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

6.1 Техника безопасности

6.2 Стройгенплан

6.3 Охрана окружающей среды

Литература

Таблица 1 - Экспликация помещений здания

№ п/п	Наименование	Площадь, м²
I этаж
1	Зал обслуживания населения	51,0
2	Ассистенская	18,8
3	Помещение хранения торгового запаса	35,8
4	Моечная	10,7
5	Дестиляционно-стерилизационная	11,8
6	Ассистенская-ассептическая	11,8
Продолжение таблицы 1
7	Стерилизационная	8,4
8	Шлюз	4,1
9	Кабинет заведующего	10,7
10	Кладовая	8,3
11	Кладовая	11,8
12	Бельевая	5,2
13	Уборная	2,8
14	Помещение основного запаса	34,4
15	Гардероб	10,7
16	Прачечная	6,0
17	Кладовая жидкостей	6,0
18	Кладовая инвентаря	6,0
19	Распаковочная и коридор	25
20	Дезинфекционная	5,0
21	Тамбур	26,9
22	Помещение приема лекарственного сырья	22,1
23	Коридор	55,3
24	Вестибюль, гардероб и коридор	38,3
25	Регистратура	17,6
26	Уборная посетителей	6,8
27	Уборная персонала	2,2
28	Вестибюль, гардероб и коридор	52,0
29	Гардероб	18,1
30	Фильтр-бокс с уборной	24,4
31	Уборная посетителей	2,5
32	Электрощитовая	9,6
33	Коридор	9,9
34	Техническое помещение	2,3
II этаж
1	Кабинет терапевта	17,1
2	Процедурная	17,1
3	Комната медсестры	15,3

		Продолжение таблицы 1
4	Комната акушера-гинеколога	18,9
5	Помещение мытья и сушки клеенок	7,5
6	Уборная и комната личной гигиены	8,0
7	Кабинет электро, свето и тепло лечения	29,0
8	Помещение для обработки прокладок и подогрева парафина	8,0
9	Комната отдыха больных	6,0
10	Кладовая переносной аппаратуры	6,0
11	Кабинет кардиографии	17,1
12	Коридор и ожидальная	138,2
13	Кабинет для прививок	12,4
14	Кабинет здорового ребенка	16,3
15	Кабинет педиатора	15,3
16	Процедурная	18,9
17	Коридор и ожидальная	42,8
18	Прием анализов	4,6
19	Помещение для взятия проб крови	7,6
20	Лаборантская	11,8
21	Моечная	12,0
22	Кладовая	12,0
23	Коридор	30,6
24	Кабинет хирурга	21,4
25	Перевязочная гнойная	18,9
26	Кабинет врачей	17,1
27	Кабинет стоматолога	15,3
28	Стерилизационная	12,8
29	Кабинет главного врача	18,9
30	Комната персонала	7,5
31	Кладовая грязного белья	8,3
32	Кладовая предметов уборки	8,3
33	Вентиляционная камера и вытяжка	51,5
		Продолжение таблицы 1
III этаж
1	Кабинет терапевта	17,1
2	Процедурная	17,1
3	Комната медсестры	15,3
4	Комната акушера-гинеколога	18,9
5	Помещение мытья и сушки клеенок	7,5
6	Уборная и комната личной гигиены	8,0
7	Кабинет электро, свето и тепло лечения	29,0
8	Помещение для обработки прокладок и подогрева парафина	8,0
9	Комната отдыха больных	6,0
10	Кладовая переносной аппаратуры	6,0
11	Кабинет кардиографии	17,1
12	Коридор и ожидальня	138,2
13	Кабинет для прививок	12,4
14	Кабинет здорового ребенка	16,3
15	Кабинет педиатра	15,3
16	Процедурная	18,9
17	Коридор и ожидальня	42,8
18	Прием анализов	4,6
19	Помещение для взятия проб крови	7,6
20	Лаборантская	11,8
21	Моечная	12,0
22	Кладовая	12,0
23	Коридор	30,6
24	Кабинет хирурга	21,4
25	Перевязочная гнойная	18,9
26	Кабинет врачей	17,1
27	Кабинет стоматолога	15,3
28	Стерилизационная	12,8
29	Кабинет главного врача	18,9
30	Комната персонала	7,5
31	Кладовая грязного белья	8,3
32	Кладовая предметов уборки	8,3

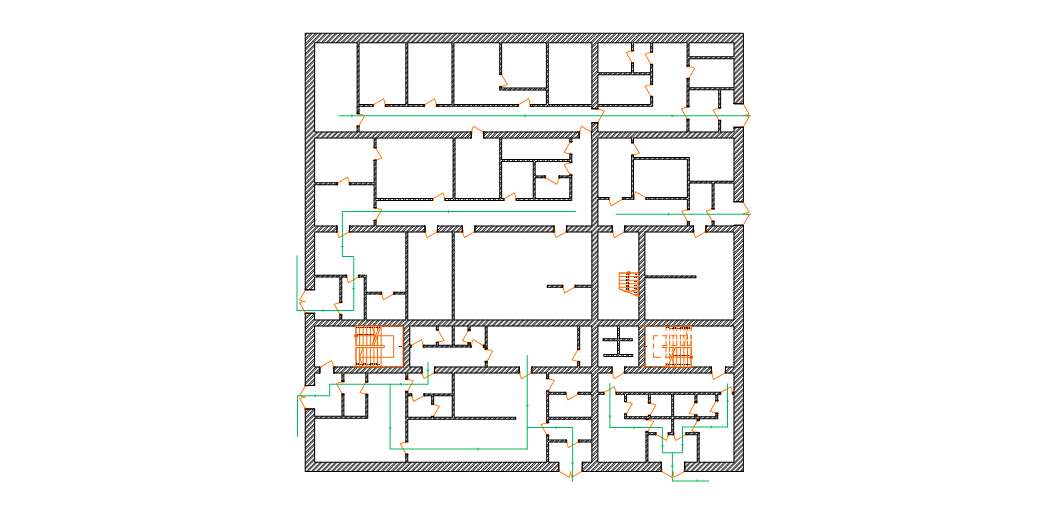

План эвакуации

Спецификация схем расположения фундаментов

Марка	Обозначение	Название	Количество	Масса ед\т
1	ГОСТ 13579-78	ФБС 24.6-6Т	44	2,038
2	ГОСТ 13579-78	ФБС 12.6-6Т	1	0,995
3	ГОСТ 13579-78	ФБС 9.6-6Т	1	0,733
4	Участок монолитный	L=300, b=400, h=600	2
9	ГОСТ 13579-78	ФБС 24.4-6Т	44	1,358
10	Участок монолитный	L=300, b=400, h=600	4
9	ГОСТ 13580-85	ФЛ 12.24	40	1,625
5	ГОСТ 13580-85	ФЛ 12.8	3	0,500
6	ГОСТ 13580-85	ФЛ 12.12	1	0,775
8	Участок монолитный	L=300, b=1200, h=300	1
11	ГОСТ 13580-85	ФЛ 8.24	36	1,150
12	ГОСТ 13580-85	ФЛ 8.12	4	0,550
13	Участок монолитный	L=450, b=800, h=300	4

Спецификация плит перекрытий

Марка	обозначение	наименование	Кол	Масса ед.т.
Плиты покрытий
П1	Серия 1.141-1	Пк 60.15-6AтVт	68	2.80
П2	Серия 1.141-1	Пк 60.12-8АтVт	4	2.10
П3	Серия 1.141-1	Пк 30.15- 8т	17	1.425
П4	Серия 1.141-1	Пк 30.12- 8т	1	1.08

Теплотехнический расчет ограждающих конструкций

В целях сохранения тепла в зимний период и поступлении тепла в летний период при проектировании здания необходимо соблюдать требования:

- объёмно-планировочное решение с учётом обеспечения наименьшей площади ограждающих конструкций;

- площадь световых проёмов в соответствии с нормами;-уплотнение притворов и фальцев в заполнениях проёмов и сопряжениях элементов в наружных стенах.

Важную роль, играет экономия. Цена выбираемого утеплителя влияет на себестоимость строительства.

Жилой дом , внутренняя температура +22С, Район строительства: г. Иркутск, Температура отопительного периода -7.6С, Продолжительность отопительного периода 260 суток, Нормальный влажностный режим помещения, зона влажности – сухая, Условия эксплуатации конструкции – А.

Коэффициент теплоотдачи внутренней поверхности конструкции 8,7, Коэффициент теплоотдачи наружной поверхности конструкции 23.Состав наружной стены:
