2.3. Пример расчета параметров источника стабильного питания
Дано: параметры сети UВХ = 220 В, f = 50 Гц, UВХ = +15...– 20%;
– при ± U (%) = 0,35, КП.UВХ = 0,67.
–схема выпрямителя - однофазная мостовая (аналог 2-х-полупериодной схемы);
– фильтры (C1, L1, L2C2, C3L3C4);
– параметры потребителя: UН = 24(В), RН = 700(Ом) и КП.СТ = 0,03.
Требуется:
1. Определить мощность обмоток трансформатора и коэфф-нт трансформации n.
2. Рассчитать параметры сглаживающих фильтров (C1, L1, L2C2, C3L3C4).
3. Используя ПО EWВ исследовать и сравнить действие всех фильтров.
4. Выбрать по справочнику стабилитрон для схемы стабилизатора.
5. Рассчитать величину балластного (ограничивающего) сопротивления RБ.
6. Выбрать по справочнику диоды для выпрямителя.
7. Используя ПО EWВ спроектированную схему (рис.2.5). Оценить параметр КСТ.
8. Рассчитанные значения сопротивлений резисторов и емкостей конденсаторов
округлить до номинальных значений, соответствующих ряду Е12 (прил. 1).
Р
ис.2.5.
Схема преобразования, выпрямления
и стабилизации напряжение
(для проекта использовать пакет Electronics Workbench)
Методика расчета и исследования
1. Расчет мощности обмоток трансформатора для мостовой схемы
PН = UН·IН = U2Н/RН = 242/700 = 0,82(Вт);
SТР = S1 = S2 = 1,23·РН = 1,01(Вт), (полагаем, что ηТР = 77%, из за потерь РFE);
Коэффициент трансформации n = U1/U2;
U1 = 220(В); U2 = 1,11·UН = 1,11·24 = 26.6(В); (потери РCU и в выпрямителе ≈ 11%)
n = U1/U2 = 220 / 26,64 = 8,26.
2. Расчет сглаживающих фильтров (C1, L1, L2C2, C3L3C4)
(для схемы выпрямителя – однофазная 2-х полупериодная, мостовая, КП.ВХ = 0,67;
Для 2-х полупериодной схемы частота пульсаций m = 2, при = 2f).
= 2·3,14·50 = 314 (рад/с-1)
Величина емкости конденсатора С1 (рис.1.3, а)
=
137мкФ.
Величина индуктивности дросселя L1 (рис.1.3, б). L = (Ом/ω) = (Ом/2πf).
.

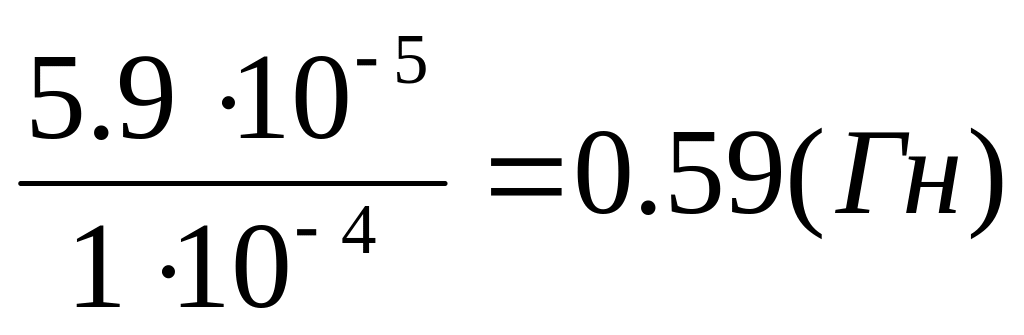

Г образный фильтр L2C2 (рис.1.3, в)
Р
ис.

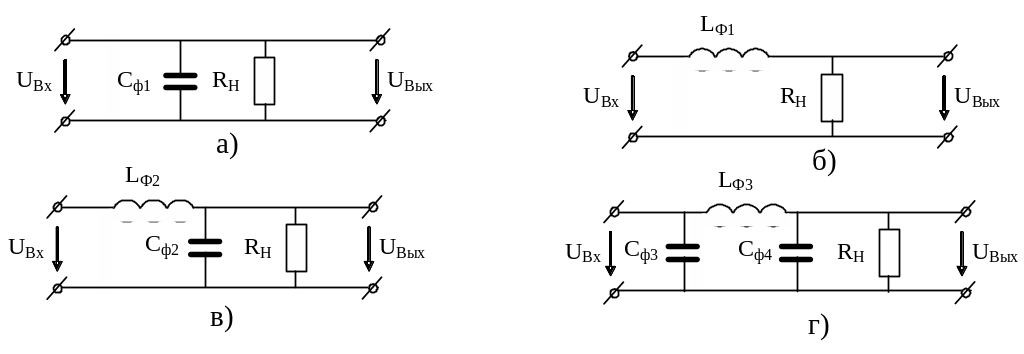

1.3. Схемы сглаживающих фильтров: а)
емкостный; б) индуктивный;
в) индуктивно-емкостной (Г-образный); г) комбинированный (П-образный)
Примем
С2 = 100 (мкФ); L2
= (L2 C2)/
C2 =

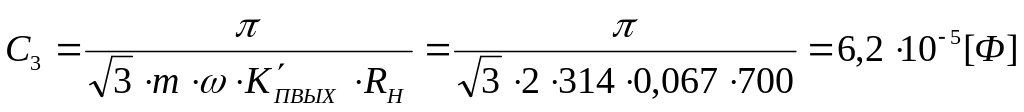

П - образный фильтр С3L3C4 (рис.1.3, г).
К´СГЛ = КСГЛ(С3)·КСГЛ(L3·C4) = 111.5
Примем КСГЛ(С3) = 10, тогда КСГЛ(L3 C4) = 111,5/10 = 11,15.
=
62 мкФ.
;

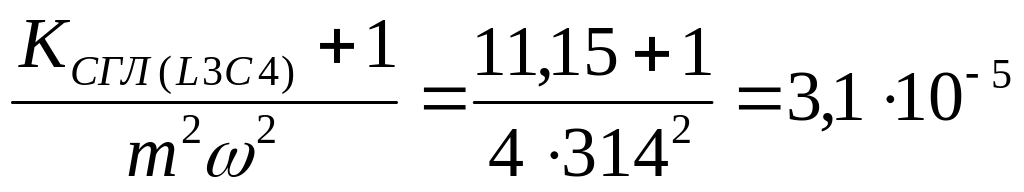

[1/(Гц*Ом)];

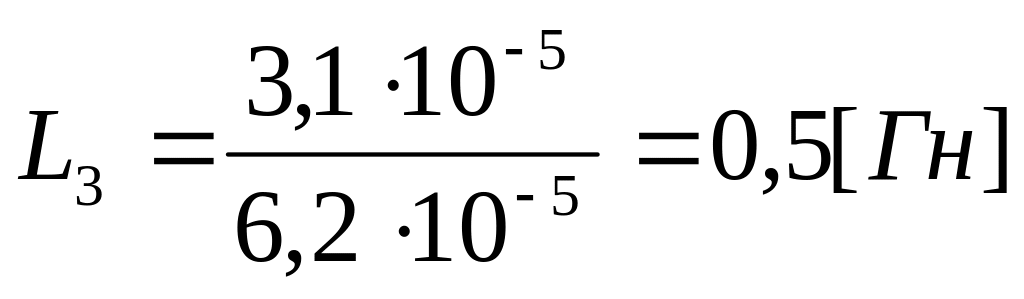

L3 C4
=
Выбор типа стабилитрона

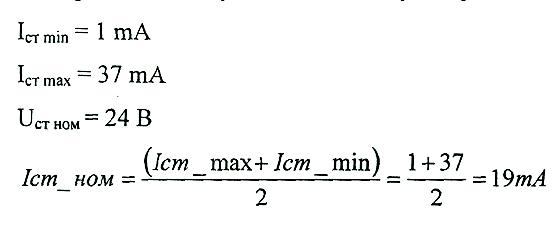

Выбирают стабилитрон КС522А с параметрами:
-номинальный ток стабилизации

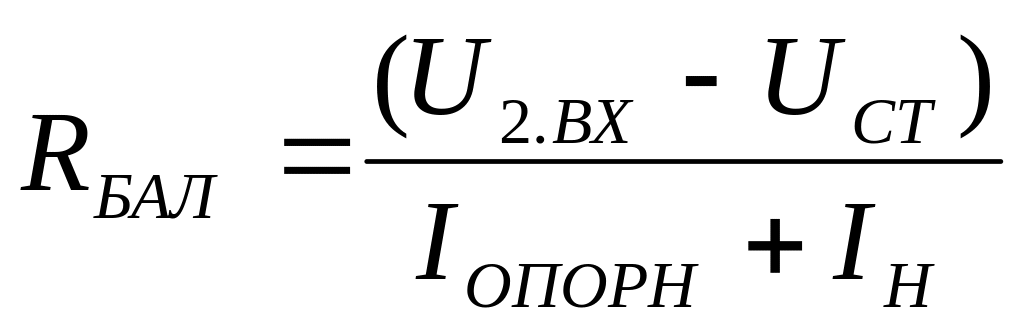

Расчет величины балластного сопротивления
,
где U2ВХ
(1.52)UСТ.
Пусть U2.ВХ = 1,75·UСТ = 1,75·24 = 42(В).
Необходимо вернуться и пересчитать напряжение на выходе трансформатора.
=
(42-24) / (19+34.3) = 0,337·103 = 337 Ом
Выбор по справочнику диодов для мостовой схемы выпрямителя
Параметры выборки:
UОБР.ДОП ≥ 2·1,57·UH = 2·1,57·24 = 75,36 В
IСР ≥ IОП.max + IН = 37 + 34,3 = 71,3 mA
Выбираю диод кремниевый Д206 Параметры: UПР ≤ 1B
rПР = UПР/IСР = 1/0,1 = 10 (Ом)
Литература основная
1. Рекус Г.Г. Основы электротехники и промышленной электроники в примерах
и задачах с решениями: Учебное пособие. – М.: Высш. шк., 2008. – 343 с.
2. Гусев В.Г., Гусев Ю.М. Электроника. – М.: Высш. шк., 2001. – 620 с.
3. Березкина Т.Ф., Гусев Н.Г. Задачник по общей электротехнике с основами
электроники. – М .: Высш. шк., 2001. - 377 с.
4. Алиев И.И. Электротехнический справочник. – М.: Радио, 2000. – 384 с.
Литература дополнительная
5. Сборник задач по электротехнике и основам электроники / Под ред. В.Г. Герасимова. – М.: Высш. шк., 1987. - 288 с.
6. Изъюрова Г.И. Расчет электронных схем. – М.: Высш. шк., 1987. – 334 с.
7. Гусев В.Г. Сборник задач по электронике. – М.: Высш. шк., 1988. – 240 с.
Таблица №2.4,а. Диоды выпрямительные и импульсные (выпуска до 1985 г )
№ |
ТИП |
|
IПР.И. А |
IПр.Ср. A |
UПР. В |
IОБР.мА |
UОБР.B |
tВОСС. мкс |
fМах, кГц |
Т0(К) |
1 |
Д7 |
Ge |
0,1 |
0,03 |
1,1 |
0,15 |
100 |
- |
2,4 кГц |
368 |
2 |
Д2, Д9 |
Ge |
0,05 / 0,1 |
0,03 |
1,3 / 1,5 |
0,25 |
30 |
0,5 |
100 кГц |
348 |
3 |
Д18, Д20 |
Ge |
0,06 |
0,02 |
1,2 |
0,05 |
20 |
0,1 |
50 мГц |
348 |
4 |
Д101 – 103 |
Si |
0,05 |
0,03 |
2 |
0,05 |
100 |
0,5 |
150 кГц |
348 |
5 |
Д104 – 106 |
Si |
0,05 |
0,03 |
2 |
0,05 |
100 |
0,5 |
150 кГц |
348 |
6 |
Д219, Д220 |
Si |
0,2 |
0,05 |
1,1 |
0,01 |
70 |
0,5 |
50 мГц |
368 |
7 |
Д223 |
Si |
0,15 |
0,05 |
1 |
0,01 |
50 |
- |
20 мГц |
368 |
8 |
Д226 (мет) |
Si |
0,50 |
0,30 |
1 |
0,05 |
400 |
- |
10 кГц |
368 |
9 |
Д237 |
Si |
0,8 |
0,30 |
1 |
0,05 |
200 |
- |
10 кГц |
398 |
10 |
Д310, Д311 |
Ge |
0,8 |
0,5 |
0,55 |
0,03 |
20 |
0,4 |
10 мГц |
348 |
Таблица №2.4,б. Диоды выпрямительные и импульсные (выпуска после 1985 г.)
11 |
КД102 |
Si |
0,5 |
0,05 |
1 |
0,01 |
250 |
- |
5 кГц |
368 |
12 |
КД103 |
Si |
0,5 |
0,1 |
1,5 |
0,01 |
75 |
4 |
20 кГц |
368 |
13 |
КД104 |
Si |
0,1 |
0,01 |
1 |
0,03 |
300 |
4 |
20 кГц |
368 |
14 |
КД105 |
Si |
1,0 |
0,3 |
1 |
0,1 |
400 |
- |
1 кГц |
368 |
15 |
КД106 |
Si |
1,0 |
0,3 |
1 |
0,01 |
100 |
0,45 |
30 кГц |
368 |
16 |
КД208 |
Si |
1,5 А |
0,7 |
1 |
0,1 |
100 |
- |
1 кГц |
368 |
17 |
КД209 |
Si |
0,7 А |
0,5 |
1,2 |
0,1 |
400 |
1,5 |
1 кГц |
368 |
18 |
КД226 |
Si |
3 |
1,5 |
1,4 |
0,05 |
400 |
1,5 |
50 кГц |
398 |
19 |
КД409 |
Si |
0,1 |
0,05 |
0,9 |
0,05 |
24 |
- |
100 мГц |
368 |
20 |
КД503 |
Si |
0,2 |
0,20 |
2,5 |
0,01 |
30 |
0,01 |
50 мГц |
368 |
21 |
ГД507 |
Ge |
0,1 |
0,16 |
(4) |
0,05 |
30 |
0,1 |
0,8 мГц |
348 |
22 |
ГД508 |
Ge |
0,3 |
0,10 |
1,5 |
0,06 |
10 |
0,20 |
75 мГц |
348 |
23 |
КД510 |
Si |
0,5 |
0,20 |
1,1 |
0,5 |
70 |
0,004 |
40 мГц |
368 |
24 |
КД512 |
Si |
0,2 |
0,07 |
1 |
0,5 |
15 |
0,001 |
100 мГц |
368 |
25 |
КД513 |
Si |
1,5 |
0,10 |
1,1 |
0,5 |
70 |
0,004 |
40 мГц |
368 |
26 |
КД519 |
Si |
0,3 |
0,30 |
1,1 |
0,5 |
40 |
0,040 |
4 мГц |
368 |
27 |
КД521 |
Si |
0,5 |
0,05 |
1 |
0,01 |
100 |
0,004 |
40 мГц |
368 |
28 |
КД522 |
Si |
0,5 |
0,05 |
1,1 |
0,02 |
40 |
0,004 |
40 мГц |
368 |
29 |
КД202 |
Si |
5 А |
3 А |
1 |
0,5 |
100 |
- |
1 кГц |
398 |
30 |
КД206 |
Si |
20 А |
10 А |
1,2 |
0,7 |
400 |
- |
20 кГц |
398 |
31 |
КД212 |
Si |
3 А |
1,0 А |
1,0 |
0,1 |
200 |
0,3 |
0,1 мГц |
398 |
32 |
КД213 |
Si |
25 А |
10 А |
1,2 |
0,15 |
300 |
0,5 |
0,1 мГц |
398 |
33 |
КД906 мост |
Si |
0,20 |
0,10 |
0,8 |
0,01 |
100 |
0,5 |
1 кГц |
398 |
34 |
КЦ407 мост |
Si |
0,5А |
0,3А |
2,5 |
0,1 |
200 |
1 |
1 кГц |
398 |
35 |
КЦ405 мост |
Si |
2А |
1А |
3 |
0,1 |
400 |
0,5 |
1 кГц |
398 |
36 |
КЦ412 мост |
Si |
3А |
2А |
1,2 |
0,5 |
350 |
0,5 |
2 кГц |
398 |
37 |
КЦ410 мост |
Si |
5А |
3А |
1,2 |
0,5 |
350 |
0,5 |
2 кГц |
398 |
Таблица № 2.4,в. Опорные диоды (стабилитроны) общего назначения
№ |
тип |
UСТ В ± ΔU |
IСт Мин мА |
IСт. Ном мА |
IСт. Мах мА |
PМАХ Вт |
UПР В |
Т0 (К) |
rСТ Ом |
uСТ %/C |
uСТ В |
1 |
КС133 |
3,3±10% |
3 |
10 |
81 |
0,3 |
1 |
348 |
65 |
- 0,11 |
0,33 |
2 |
КС139 |
3,9±10% |
3 |
10 |
70 |
0,3 |
1 |
348 |
60 |
- 0,1 |
0,39 |
3 |
КС147 |
4,7±10% |
3 |
10 |
58 |
0,3 |
1 |
348 |
56 |
- 0,05 |
0,47 |
4 |
КС156 |
5,6±10% |
3 |
10 |
55 |
0,3 |
1 |
348 |
46 |
0,05 |
0,56 |
5 |
КС168 |
6,8±10% |
3 |
10 |
45 |
0,3 |
1 |
348 |
28 |
0,06 |
0,68 |
6 |
КС175 |
7,5±10% |
0,5 |
6 |
17 |
0,12 |
2 |
348 |
40 |
0,07 |
0,4 |
7 |
КС182 |
8,2±10% |
0,5 |
6 |
15 |
0,12 |
2 |
348 |
40 |
0,08 |
0,8 |
8 |
КС191 |
9,1±10% |
0,5 |
6 |
14 |
0,125 |
2 |
348 |
40 |
0,09 |
0,5 |
9 |
КС210 |
10±10% |
0,5 |
4 |
13 |
0,125 |
2 |
348 |
40 |
0,09 |
1 |
10 |
КС211 |
11±10% |
0,5 |
4 |
12 |
0,125 |
2 |
348 |
40 |
0,092 |
0,6 |
11 |
КС212 |
12±10% |
0,5 |
4 |
11 |
0,125 |
2 |
348 |
40 |
0,095 |
1,2 |
12 |
КС213 |
13±10% |
0,5 |
4 |
10 |
0,125 |
2 |
348 |
40 |
0,095 |
0,7 |
13 |
КС515 |
15±10% |
1 |
10 |
45 |
0,125 |
1 |
348 |
25 |
0,1 |
1,5 |
14 |
КС518 |
18±10% |
1 |
10 |
42 |
0,125 |
1 |
388 |
27 |
0,1 |
1,5 |
15 |
КС520 |
20±10% |
1 |
10 |
39 |
0,125 |
1 |
348 |
30 |
0,1 |
1,5 |
16 |
КС522 |
22±10% |
1 |
8 |
36 |
0,125 |
1 |
348 |
33 |
0,1 |
1,5 |
17 |
КС524 |
24±10% |
1 |
8 |
33 |
0,125 |
1 |
388 |
36 |
0,1 |
1,5 |
18 |
КС527 |
27±10% |
1 |
8 |
30 |
0,125 |
1 |
348 |
39 |
0,1 |
1,5 |
19 |
КС530 |
30±10% |
1 |
6 |
27 |
0,125 |
1 |
348 |
42 |
0,1 |
1,5 |
20 |
КС536 |
36±10% |
1 |
6 |
24 |
0,125 |
1 |
388 |
45 |
0,1 |
1,5 |
21 |
Д814(А–Д) |
(8 – 13) |
3 |
10 |
30 |
0,125 |
1 |
348 |
6 – 18 |
0,1 |
1,5 |
Стабилитроны прецизионные, симметричные и мощные
22 |
Д818 |
9,0 |
1 |
5 |
10 |
0,1 |
- |
348 |
200 |
0,005 |
0,2 |
23 |
КС108 |
6,4 |
3 |
7,5 |
10 |
0,07 |
- |
348 |
15 |
0,002 |
0,32 |
24 |
КС175* |
7,5 |
3 |
5 |
17 |
0,125 |
1,5 |
348 |
30 |
0,1 |
0,4 |
25 |
КС182* |
8,2 |
3 |
5 |
15 |
0,125 |
1,5 |
348 |
30 |
0,1 |
0,8 |
26 |
КС190 |
9 |
5 |
10 |
15 |
0,15 |
- |
348 |
15 |
0,05 |
0,45 |
27 |
КС210* |
10 |
3 |
5 |
13 |
0,125 |
1,5 |
348 |
30 |
0,1 |
1 |
28 |
КС212* |
12 |
3 |
5 |
11 |
0,125 |
1,5 |
348 |
30 |
0,1 |
1,2 |
29 |
КС515* |
15 |
3 |
10 |
31 |
0,5 |
- |
348 |
25 |
0,005 |
- 1,7 |
30 |
КС108 |
1,08 |
1 |
3 |
29 |
0,1 |
0,7 |
|
50 |
|
|
31 |
КС113 |
1,3 |
1 |
3 |
20 |
0,1 |
0,8 |
|
45 |
|
|
32 |
КС115 |
1.5 |
1 |
3 |
20 |
0,1 |
0,9 |
|
40 |
|
|
33 |
КС119 |
1,9 |
1 |
3 |
20 |
0,1 |
1,0 |
|
35 |
|
|
34 |
Д815(А-Ж) |
5,6–16 |
10 |
100 |
500 |
8 |
1,5 |
388 |
1,6 |
0,045 |
0,6 |
35 |
Д816(А-Д) |
22 – 47 |
10 |
50 |
150 |
8 |
1,5 |
388 |
1,6 |
0,045 |
0,6 |
Светодиоды точечные, цилиндрические (Ø 2,5 – 6 мм) - (мнемонические индикаторы)
№ |
ТИП |
UПР. В |
IПР.НОМ. mА |
IПР.Мах. mА |
PИзл. mВт |
Сила света мкд |
λ (мкм) |
Цвет свечения |
Эквивалент замены |
1 |
АЛ307 |
2,3 |
10 |
20 |
20 |
< 0,4 |
0,7 |
|
АЛ310 |
2 |
АЛ310 |
1,7 |
10 |
20 |
30 |
< 0,6 |
0,7 |
|
АЛ336 |
3 |
АЛ331 - 2Х |
3,0 |
10 |
20 |
30 |
< 0,25 |
0,7 |
|
- |
4 |
АЛ336 |
2,0 |
10 |
20 |
30 |
< 20 |
0,7 |
|
АЛ360 |
5 |
АЛ341 |
2,8 |
10 |
20 |
30 |
< 0,5 |
0,7 |
|
АЛ331 |
6 |
АЛ360 |
1,7 |
10 |
20 |
30 |
< 0,6 |
0,7 |
|
АЛ336 |
7 |
КИПМО |
1,7 |
10 |
20 |
30 |
< 0,6 |
0,7 |
|
АЛ336 |
8 |
АЛ107 |
1,35 |
50 |
100 |
130 |
< 20 |
1,5 |
|
АЛ108 |
9 |
АЛ108 |
1,7 |
10 |
20 |
30 |
< 0,6 |
1,7 |
|
АЛ118 |
10 |
АЛ118 |
1,7 |
10 |
20 |
30 |
< 0,6 |
1,7 |
|
АЛ108 |
РГР № 2. ЗАДАНИЕ ДЛЯ САМОСТОЧТЕЛЬНОГО РЕШЕНИЯ
Решить задачу согласно номера варианта:
1. Пользуясь ВАХ стабилитрона Д818 (из таблицы 2), при T = 27°С, определить:
а) напряжение стабилизации; б) допустимый ток, если РПРЕД = 125 мВт.
Определить RОГР и RН при: источника Е = 20В и номинальном токе IОП = 10 mA.
2. Для диода Д220 при Т1 = 27°С и I0 = 10 мкА прямое смещение U = 0,25В вызывает
определенный прямой ток. На сколько изменится ток, если температура T2 = 67°С?
3. Пользуясь ВАХ диода КД510 (табл. 2), определить: а) rДИФ; б) диапазон φК;
б) R0 при IПР = 1 и 1,5 мА и R0 обратному току IОБР при UОБР.1 = – 30 В;
в) РVD на диоде при IПР = 0,5 мА и РVD для обратного тока при UОБР.2 = – 50 В.

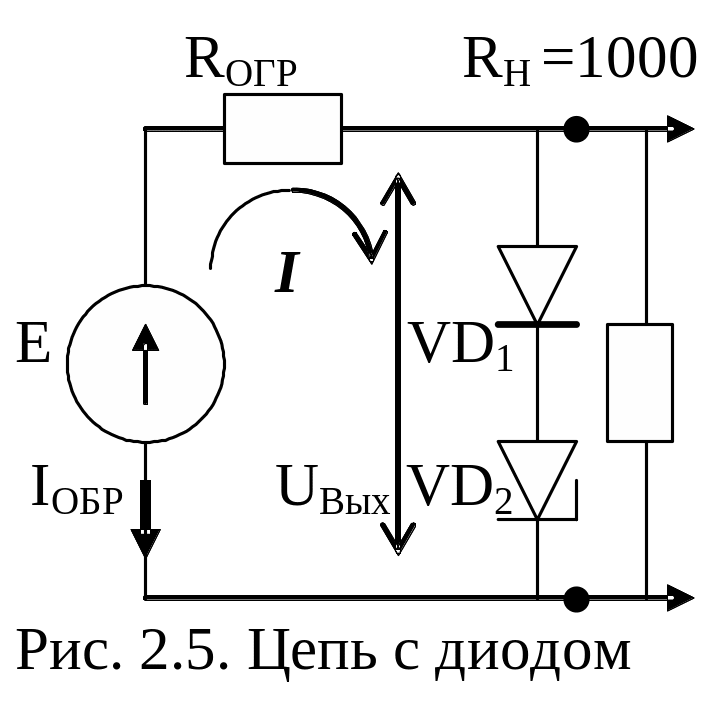

4. В схеме (рис. 2.5) стоит диод Д311 и стабилитрон КС156, работающие при Е = 10В, Т1 = 20°С и Т2 = 50°С.
Определить значения: RОГР, R0 и rДИФ и их изменение при:
изменении T2 = 50°С до T2 = 70°С, если известны параметры:
UПР1,2 = 0,20В, UОБР.1 = 25В и UОП.2 = 5,6В;
5 . На рис. 2.5 два диода ГД507, имеющие тепловой ток IS = 10 мкА, соединен последовательно с источником напряжения Е = 10В и резистором RН = 1 кОм.
6. Определить выходное напряжение в схеме (рис. 2.5), если при T = 300К два диода КД105 включить встречно, тепловой ток составляет IS = 10 мкА, а RН = 1000 (Ом).

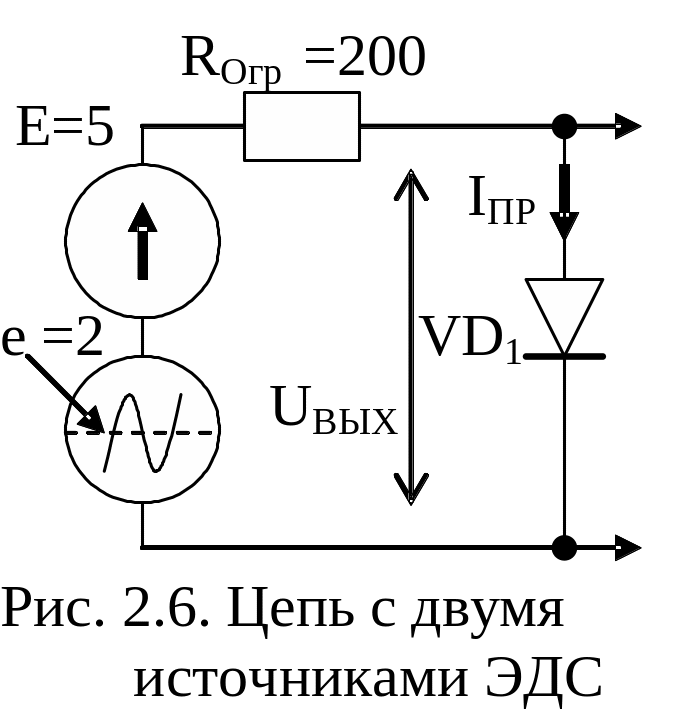

7. Определить величину и форму UВЫХ для схемы (рис. 2.6), содержащей диод КД 510 (при T = 300 К).
9. Диод КД522А включен в схему (рис. 2.6) при Е = 3 В,
е = ±2В, RОГР = 200Ом. Требуется: а) определить ток диода, напряжение на диоде и на нагрузке; б) найти рабочую точку диода, используя ВАХ указанного диода.

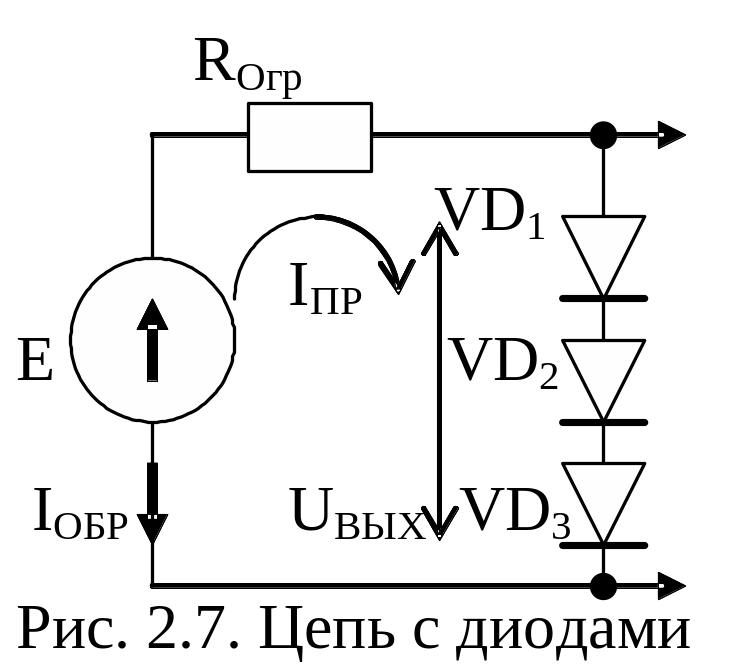

10. На схеме (рис. 2.7) резистор RОГР = 100 Ом соединен последовательно с тремя диодами Д20, где при Т = 27°С тепловой ток IS = 50 мкА.
Определить UВЫХ и начертить суммарную ВАХ этой комбинации в полулогарифмическом масштабе в интервале IПР = 1÷50 мА при прямом смещении.
11. На схеме рис. 2.7 резистор RОГР = 500 Ом соединен последовательно с тремя диодами КД522, где при Т = 27 °С тепловой ток каждого диода составил IS = 10 мкА. Определить UВЫХ и начертить суммарную ВАХ этой комбинации в полулогарифмическом масштабе в интервале IПР = 1÷100 мА при прямом смещении.
12. По справочнику определить, во сколько раз уменьшится допустимое UОБР
диода КД226 при изменении температуры в диапазоне T = 20÷70°С.
13. При UПР = 0,22В предельный ток диода IПР = 50 мА. Если этот диод соединить последовательно с резистором нагрузки RН = 100 Ом, то какова будет наибольшая величина Е источника, при которой диод будет работать в безопасном режиме?

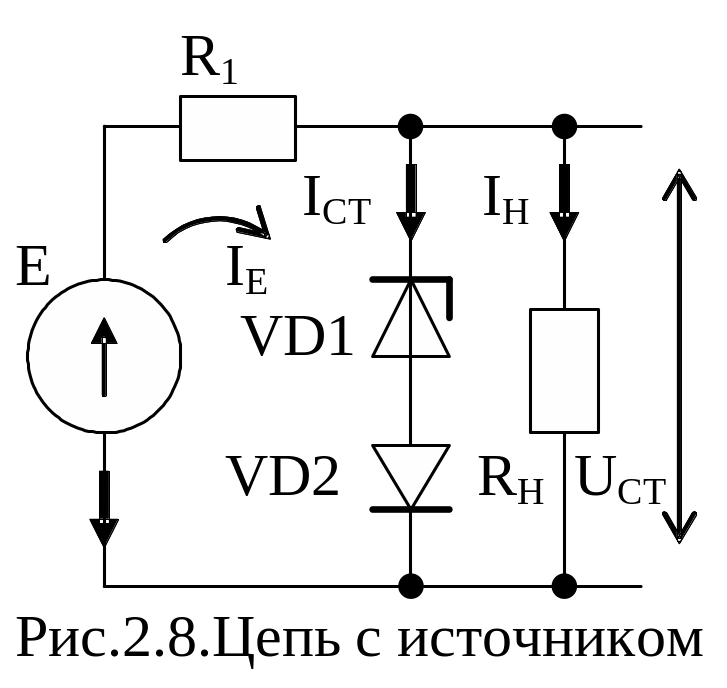

1 5. Для рис.2.8 при RН = 2кОм. UОП =13В, IОП.Мах =20 мА, IОП.Мин =1 мА найти величину UН и R1, если ЕМин =16В, EМАХ = 24В. Определить, будет ли обеспечена стабилизация во всем диапазоне, найти η и Р.
1 6. Для схемы (рис. 2.8). UОП = 5В, IСТ.МАХ = 40мА, IСТ.МИН = 5мА, Е = 10В. Вычислить величины IR1.МАХ и R1, если ток нагрузки меняется в пределах IН = 0 ÷ IН.МАХ.
17. Для схемы (рис. 2.8) UОП = 30В, IСТ.МАХ = 30 мА, IСТ.МИН = 1 мА, Е = 50 В.
Вычислить величины R1, η, Р, и найти возможные пределы изменения Е, если IН = 25мА.
18. Определить величину I0 диода Ge при Т=20°С, если тепловой ток IS = 10 мкА.
19. Имеется Ge диод с NД = 103·NА , причем на каждые 108 атомов Ge приходится один атом акцепторной примеси. Определить φK при T = 300 К.
20. Определить сопротивление диода постоянному току при прямом и обратном смещениях, если при UПР = 0,18В, IПР = 15мА, а при UОБР = - 100В ток IОБР = 0,25мА.
21. Для диода Д310 или Д311 при изменении прямого напряжения от 0,1 до 0,22 В
прямой ток увеличивается от 2,5 до 16 мА.
Определить крутизну характеристики и дифференциальное сопротивление диода.
22. На диод КД512 при UПР = 0,25 В протекает ток I0= 50мкА при Т1 = 270C
Определить изменение тока IПР через диод при повышении Т1 на ΔТ = 30°С.
2 3. Определить, на сколько изменится rДИФ и R0 кремниевого диода при повышении
температуры Т на 30°С, если UПР = 0,13 В и начальная Т = 270C, а ток I0 = 10 мкА.
2 4. В p-n-переходе UПР = 0,31 В вызывает определенный ток при Т = 300К.
Определить UПР, чтобы IПР увеличился в 2 раза? Известно, что I0 = 10мкА.
25. Через Si диод при Т= 300К течет IПР = 5мА. Определить UПР, если I0 = 25 мкА.
2 6. Диод Д310 имеет I0 = 30мкА при Т = 300К и UПР = 0,24В. Определить температурный коэфф. напряжения (ТКН), если при повышении Т на 30°С, ΔU = 0,08В
2 7. Пользуясь ВАХ диода КД522А, взятой из справочника [4], определить:
rДиф, φK, R0, РVD при IПР = 1 мА и 15 мА; R0БР при UОБР1,2 = –30В и –50В при IОБР = 0,1–0,2 мА.
2 8. Диоды КД226 включены в схему (рис. 2.7). Е = 12 В, RОгр = 100 Ом. Требуется:
а) определить IПР, UПР, UН; б) найти рабочую точку диода, используя ВАХ диода [4].
Характеристики диода КД22В при Т = 25°С: UПр.Ср = 0,25В; IОбр = 50мкА.
2 9. На диод Д18, подано UПР = 0,32 В при Т1= 250C и (при токе I0=50 мкА – спр.).
Определить, на сколько изменится ток IПР через диод при повышении Т2 на 35°С.
30. На диод ГД517 при UПР = 0,28 В протекает ток I0= 15мкА при Т1 = 300C
Определить изменение тока IПР через диод при повышении Т1 на ΔТ = 40°С.
