2.4. Описание лабораторной установки
Питание стенда осуществляют от сети (Е ~ 220В), частотой f = 50 Гц.

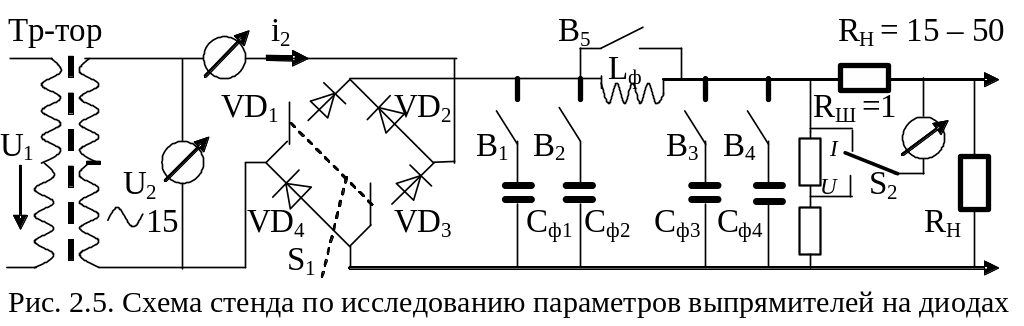

Стенд (рис. 2.5) содержит: понижающий трансформатор, схему выпрямителя на диодах (VD1-VD4), конденсаторы СФ, нагрузку RН, амперметр и вольтметр.
Выключатель S1 устанавливает выбор режима выпрямления схемы: однополупериодная (однотактная) или двухполупериодная (двухтактная или мостовая).
Выключателем S2 выбирают амперметр (IН = 0,1–1A) или вольтметр (UН = 4–15В).
Переключатели В1 – В4 служат для подключения к схеме конденсаторы СФ.
Переключатель В5 служит для подключения к схеме дросселя LФ.
2.5. Порядок выполнения работы
1. Ознакомиться со схемой стенда и записать технич. характеристики приборов.
2. Установить на стенде режим однополупериодного выпрямителя, для чего:
выключатели S1 отключить; В5 – включить; В1 – В4 изначально выключены.
3. Измерить параметры выпрямителя без нагрузки (реж. ХХ) и с нагрузкой, но не подключая емкостные фильтры. Данные записать таблицу №2.1.
4. Снять внешнюю характеристику UВ = f(IВ) выпрямителя, подключив нагрузку,
при U1 = const и при отсутствии сглаживающего фильтра, регистрируя ток IВ.
5. Провести исследования при подключении к выпрямителю фильтров;
6. Записать снятые показания приборов в таблицу 2.1 и зарисовать с экрана осциллографа эпюры напряжений (осциллограммы) при различных фильтрах.
Таблица 2.1. Параметры схемы для одно или 2-х полупериодного выпрямителя
Задано |
Измерено |
Вычислено |
|||||||||||||
№ |
ТИП нагрузки |
Ũ2 (В) |
ŪВ (В) |
ΔŨПОМ (В) |
ĪВ (А) |
RН (Ом) |
Ũm2. Расчет. |
ŪВ.Р Расчет. |
IВ.Р Расчет. |
КВ Выпр. |
qп kПулc |
kП.П |
РН (ВТ) |
SТР (ВА) |
СФакт (мкФ) |
1 |
Хол. Ход |
|
|
|
|
|
|
|
|
- |
|
- |
- |
|
- |
2 |
+ RН – С |
|
|
|
|
|
|
|
|
|
|
- |
|
|
- |
3 |
+ RН + С1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
+ RН + С2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
+ RН + С3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
+ RН + С4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
+ RН + LФ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
RН+LФ+С1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7. Установить на стенде режим двухполупериодного выпрямителя, для чего:
Выключатели: S1 включить; В5 – включить; В1 – В4 изначально выключены.
Повторить пункты: П. 3 – П.6.
8. По измеренным значениям Ũ2, ŪВ, ĪВ и ΔŨПОМ вычислить все параметры схемы.
сравнить их с измеренными (опытными) значениями, учитывая потери UПР.VD.
9. Сравнить результаты параметров при включении различных фильтров.
10. Выполнить краткие выводы по работе.
Контрольные вопросы к лабораторной работе №2:
1. Какие виды диодов используют в выпрямительных устройствах?
2. Назвать основные типы однофазных выпрямительных схем.
3. В чем отличие однополупериодных от двухполупериодных схем?
4. Особенности индуктивных и емкостных схем фильтров?
5. Как определить постоянную составляющую тока в цепи нагрузки?
6. Как оценить коэффициент пульсаций, и в чем его значения?
Рекомендуемая литература
1. Гусев В.Г. Электроника. – М.: Высш. шк., 2003. - 616 с.
2. Кононенко В.В. Электротехника и электроника.– Ростов н/Д.: Феникс, 2004. -740 с.
3. Рекус Г.Г., Чесноков В.Н. Лабораторный практикум по электротехнике
с основами электроники. – М.: Высш. шк., 2001. - 250 с.
