1.2. Исследование электрических параметров полупроводниковых диодов

Прямая ветвь ВАХ (рис. 1.1) описывается уравнением Эберса-Молла:

(1.3)

где U_Б – падение напряжения в аноде;

_Т = (kT/q) = 0,0258 В (при Т = 300 К)

– температурный потенциал.

В диоде сопротивление R₀ постоянному току и сопротивление переменному току r_D – имеет различное значение.

Пусть U_Б = I_ПР∙r_Б, где r_Б – сопротивление базы VD (260 Ом); тогда на основании выражения (1.3) можно определить следующие параметры:

• статическое сопротивление (сопротивление постоянному току)

• дифференциальное сопротивление (сопротивление переменному току)

(1.4) (1.5)

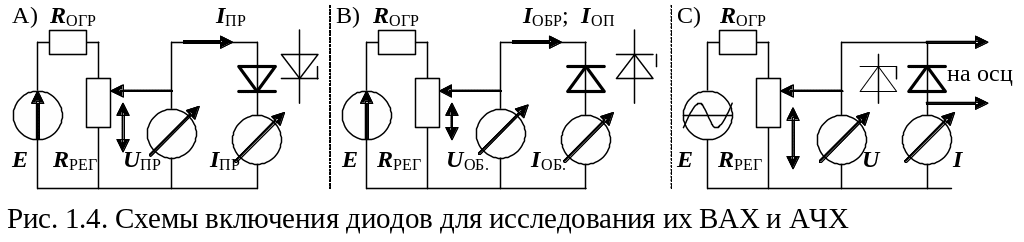

На рис. 1.4 показано: а) прямое включение диода; b) обратное включение диода;

с) схема для исследования режима работы диода на переменном токе.

Таблица №1.1,а – №1.1,с. Параметры исследуемых диодов (для 4-х шт.)

Тип диода - _________. (Справ. параметры):__________________________________
№	1	2	3	4	5	6	7	8	9	10	11	12	13	14
IПР (mА)	0,004	0,008	0,016	0,032	0,064	0,125	0,250	0,500	1,00	2,00	4,00	8,00	16,0	32,0
UПР (mV)
R0 (кОм)
rd (Ом)
I ОБР (μк)							*	*	*	-	-	-	-	-
UОБР (V)	1	3	6	9	12	15	(15)	(15)	(15)	-	-	-	-	-
R0 (кОм)										-	-	-	-	-

*Диапазон U_ПР ≤ 0,3 В, т.к. exp ^U/φТ = exp^0,26/0,026 ≈ 22026, либо exp^0,36/0,026 ≈ 1·10⁶.

* Достроить обратную ветвь ВАХ необходимо при использовании зависимости:

I_ОБР(T2) = f (I_ОБР(T1), ΔT). → I_{ОБР (T2)} = I_{ОБР (T1)} ∙2^ΔT/T*
