3.6.3. Расчет червячных передач Допускаемые напряжения
Допускаемые напряжения [σ]н и [σ]F выбирают по рекомендациям раздела 3.3 и 3.5.
Межосевое расстояние
Условия зацепления и несущая способность червячных передач с архимедовыми, конволютными и эвольвентными червяками приблизительно одинаковы, вследствие чего формулы для расчета червячных передач с архимедовым червяком по ГОСТ19036-81 можно использовать и при расчете передач с другими червяками.
При расчете на контактную прочность определяют межосевое расстояние аw по формуле:
,
где аw – межосевое расстояние, мм;
Кa = 610 для эвольвентных, архимедовых и конволютных червяков;
Т2 – вращающий момент на валу червячного колеса, Н·м;
[σ]н – допускаемое контактное напряжение, МПа, (см раздел 3.3);
КНβ – коэффициент концентрации нагрузки:
КНβ = 1 при постоянном режиме нагружения,
КНβ = 0,5 (КНβо + 1) при переменном режиме нагружения;

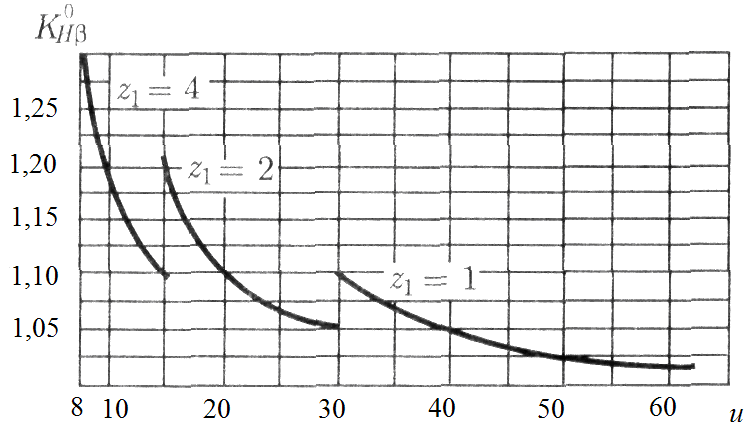

Начальный коэффициент концентрации нагрузки КНβо находят по графику (рис. 6), для этого определяют число витков z1 червяка в зависимости от передаточного числа:
и свыше 8 до 14 свыше 14 до 30 свыше 30
z1 4 2 1
Рис. 6
Полученное значение межосевого расстояния округляют в большую сторону: для стандартной червячной пары до целого числа (мм): 50, 60, 70, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280; для нестандартной до большего числа нормальных линейных размеров.
Основные параметры червячной передачи
Число зубьев колеса z2 = z1·и.
Предварительные значения:
модуля
передачи
;
коэффициента
диаметра червяка
.
В формулу для q подставляют ближайшее к расчетному стандарту значение m:
m, мм |
2,5; 3,15; 4; 5 |
6,3; 8; 10; 12,5 |
16 |
q |
8; 10; 12,5; 16; 20 |
8; 10; 12,5; 14; 16; 20; |
8; 10; 12,5; 16 |
Полученное
значение q
округляют до ближайшего стандартного
значения. Минимально допускаемое
значение q
из условия жесткости червяка
;
Коэффициент смещения:
;
При этом должно выполняться условие -1 ≤ х ≤ 1.
Если
это условие не выполняется, то следует
варьировать значением q
и z2,
при этом
,
а z2
изменяют на 1 – 2 зуба, чтобы не превысить
допускаемое отклонение передаточного
числа ∆и.
Угол подъема линии витка червяка:
На
делительном цилиндре
;
На
начальном цилиндре
.
Фактическое передаточное число:
,
где и – заданное передаточное число.
Фактическое межосевое расстояние:
.
Размеры червяка и колеса

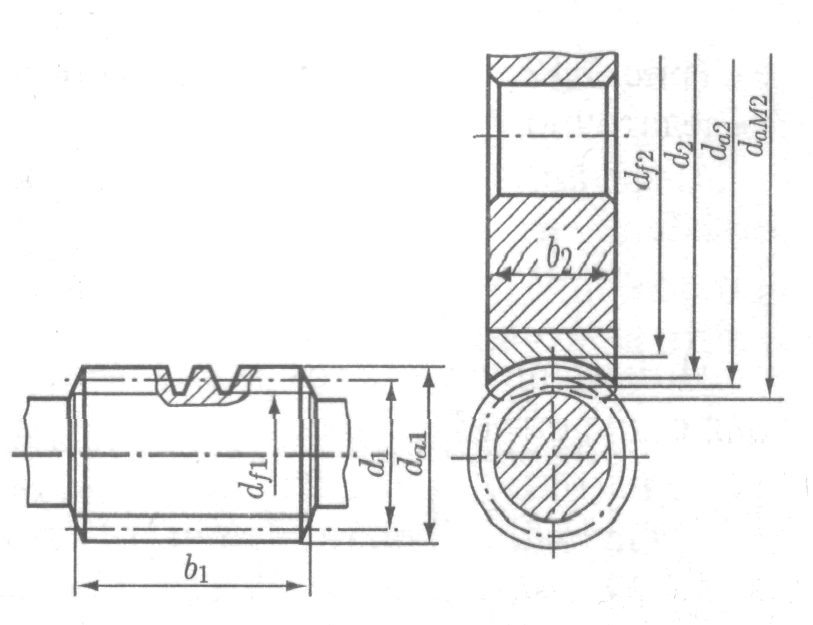

Далее определяют основные геометрические размеры передачи (рис. 7)
Рис. 7 Геометрические параметры червячной передачи.
При коррегировании исполнительные размеры червяка не изменяются; у червячного колеса делительный d2 и начальный dW2 диаметры совпадают, но изменяются диаметры вершинda2 и впадин df2.
Основные диаметры червяка, мм:
делительный
диаметр
;
начальный
диаметр
;
диаметр
вершин витков
;
диаметр
впадин витков
;
длина
нарезной части червяка
,
где х – коэффициент смещения. При х ≤ 0 С = 0; при х >0 С= 100·m/z2. Для шлифуемых и фрезеруемых червяков длину нарезной части b1 увеличивают на 25 мм при m < 10 и на 35 – 40 мм при m = 10 – 16 мм.
Основные размеры колеса, мм:
делительный
диаметр
;
диаметр
вершин зубьев
;
наибольший
диаметр вершин
;
диаметр
впадин зубьев
;
ширина
венца
радиусы
закруглений зубьев
;
Условный
угол обхвата червяка венцом колеса 2δ
определяется точками пересечения дуги
окружности диаметром
с контуром венца колеса, как правило –
это 90о
– 120о
и равен:
.
При
этом должно выполняться условие:
