Фактическое передаточное число
Фактическое передаточное число:
.
Отклонение от заданного передаточного числа не должно быть больше 4%, т.е.
.
Окончательные значения размеров колес

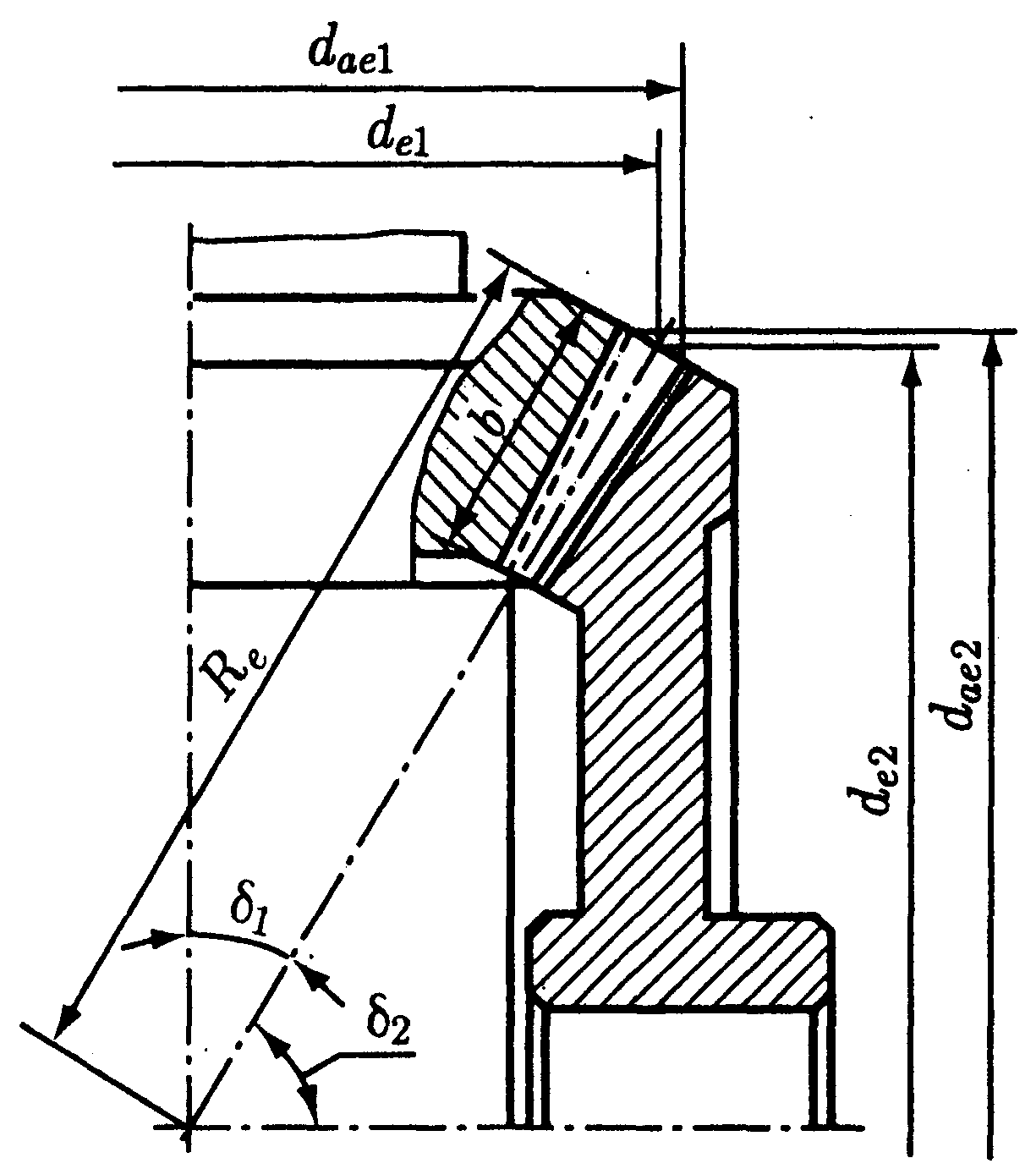

На рис. 4 показаны основные геометрические параметры конической зубчатой передачи.
Рис. 4 Геометрические параметры конической зубчатой передачи
Углы делительных конусов шестерни и колеса:
;
.
Делительные диаметры колес:
прямозубых
;
,
с
круговым зубом
;
.
Внешние диаметры колес:
прямозубых
,
,
с
круговым зубом
,
.
Диаметры впадин зубьев:
прямозубые
,
,
с
круговым зубом
,
,
средние
диаметры
,
.
Коэффициенты смещения хе и хn, для шестерни прямозубой и с круговым зубом принимают по табл. 3.16 и табл. 3.17.
Таблица 3.16
z1 |
xn1 при передаточном числе u |
|||||||
1,0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,15 |
4,0 |
5,0 |
|
12 |
– |
– |
– |
– |
0,50 |
0,53 |
0,56 |
0,57 |
13 |
– |
– |
– |
0,44 |
0,48 |
0,52 |
0,54 |
0,55 |
14 |
– |
– |
0,34 |
0,42 |
0,47 |
0,50 |
0,52 |
0,53 |
15 |
– |
0,18 |
0,31 |
0,40 |
0,45 |
0,48 |
0,50 |
0,51 |
16 |
– |
0,17 |
0,30 |
0,38 |
0,43 |
0,46 |
0,48 |
0,49 |
18 |
0,00 |
0,15 |
0,28 |
0,36 |
0,40 |
0,43 |
0,45 |
0,46 |
20 |
0,00 |
0,14 |
0,26 |
0,34 |
0,37 |
0,40 |
0,42 |
0,43 |
25 |
0,00 |
0,13 |
0,23 |
0,29 |
0,33 |
0,36 |
0,38 |
0,39 |
30 |
0,00 |
0,11 |
0,19 |
0,25 |
0,28 |
0,31 |
0,33 |
0,34 |
40 |
0,00 |
0,09 |
0,15 |
0,20 |
0,22 |
0,24 |
0,20 |
0,27 |
Таблица 3.17
z1 |
xе1 при передаточном числе u |
|||||||
1,0 |
1,25 |
1,6 |
2,0 |
2,5 |
3,15 |
4,0 |
5,0 |
|
12 |
– |
– |
– |
0,32 |
0,37 |
0,39 |
0,41 |
0,42 |
13 |
– |
– |
– |
0,30 |
0,35 |
0,37 |
0,39 |
0,40 |
14 |
– |
– |
0,23 |
0,29 |
0,33 |
0,35 |
0,37 |
0,38 |
15 |
– |
0,12 |
0,22 |
0,27 |
0,31 |
0,33 |
0,35 |
0,36 |
16 |
– |
0,11 |
0,21 |
0,26 |
0,30 |
0,32 |
0,34 |
0,35 |
18 |
0,00 |
0,10 |
0,19 |
0,24 |
0,27 |
0,30 |
0,32 |
0,32 |
20 |
0,00 |
0,09 |
0,17 |
0,22 |
0,26 |
0,28 |
0,29 |
0,29 |
Продолжение таблицы 3.17
25 |
0,00 |
0,08 |
0,15 |
0,19 |
0,21 |
0,24 |
0,25 |
0,25 |
30 |
0,00 |
0,07 |
0,11 |
0,16 |
0,18 |
0,21 |
0,22 |
0,22 |
40 |
0,00 |
0,05 |
0,09 |
0,11 |
0,14 |
0,16 |
0,17 |
0,17 |
Для передач, у которых z1 и u отличаются от указанных в таблицах коэффициенты xе и хn принимают с округлением в большую сторону.
